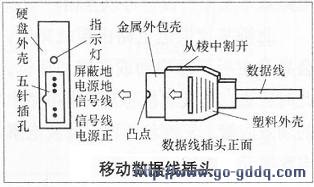

笔者有一块移动硬盘，它是笔记本的“原配”。因其容量太小(4G)，就购买了一块大的硬盘。为了使物有所值，变废为宝，就购买了个硬盘盒，使其变成了一个能移动的硬盘，几年来，使用效果一直不错，拷贝大容量数据方便极了。经过长时间的使用，这块硬盘数据线接头根部出现接触不良的现象，致使数据不能可靠地传输。因在当地市场找不到同样的数据线，只好自己动手修复。修复时，用裁纸刀把数据线母头(六芯平口接头)部分的塑料外壳小心划开，取出金属壳包的数据插头及线，具体部位如下图所示。

用起子把数据线插头处的外包金属壳撬开，用镊子从塑料插头处的空隙中把金属插塞拔出，用钳子把数据线3cm左右处剪断(估计数据线在此处折断的可能性较大)，根据需要去掉数据外包装皮若干厘米，将芯线镀上锡备用。然后把5个金属插塞中的旧线段弄出，根据数据线的颜色再把已拔好、镀上锡的数据线焊接在金属插塞上并固定好。接着根据线序把5个金属插塞插到塑料插孔中，再把金属外包壳套在塑料插头上。这里需要提醒的是金属外包壳有正反之分，如果装反，就会使输入到硬盘盒的极性接反，造成USB接口损坏，严重的还会使硬盘损坏。上述工作完成后就直接插入硬盘接口并接到机上试之，硬盘指示灯怎么也不亮，难道说数据线没有接好，又把数据线两头根部分别折扭等，硬盘及其指示灯还是一点动静都没有，好像电源没有送到移动硬盘上一样。

　　再把刚修好的数据线拆开检查，每个数据线都正常，感到情况有点不妙，难道说笔记本的USB接口有故障，接着又找一U盘测试，一切正常，由此说明笔记本的USB接口输出正常，问题出在移动硬盘上。接着把移动硬盘拆开，检查其转换卡电路，并没有发现元器件异常，用表测移动硬盘接口处有输入电压，但其电压与电路板上滤波电容极性相反，忽然明白可能是金属外包壳装反所致，赶紧把数据线插头处的金属外包壳套童装，再插入硬盘上，但为时已晚，移动硬盘还是没有苏醒过来，看来是电源极性接反，造成硬盘及其接口电路有故障。

　　为了判断是硬盘故障还是其转接卡有故障，就把笔记本上的硬盘拆下，再把原配硬盘装上，原配硬盘一点反应也没有，说明原配硬盘确实损坏了。

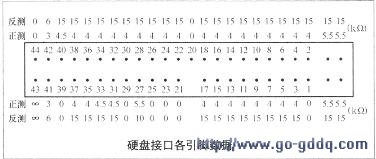

　　接下来的工作，就是想法把硬盘上的数据弄出来，“死马当活马医”，用表测正常硬盘接口的各脚正反向电阻，盘接口各引脚数据如下图所示。

说明：此数据均是用MF386型三用表的lkΩ挡所测。再测已损坏硬盘的各引脚电阻，发现其41、42脚正反向电阻均为无穷大，正常应在3kΩ-6kQ。接着拧下硬盘电路板上 5个螺丝钉，取下电路板，沿其41、42脚检查，发现靠近电路板右侧标号为电感L3的下端两个小白块不通，而其另一踹均有电阻且同正常值相近，从其旁边印有F2判断是保险电阻，因不知道这样的保险电阻规格，就用小细导线直接短接。为了防止烙铁静电，在焊接前拔下电源插头。接着又对其他元器件进行检查，在没有发现异常的情况下，把原配硬盘装人机中试之，此时听到原配硬盘发出欢快的叫声，笔记本能正常启动且运行正常。这里还要告诉大家，移动硬盘上装的98系统没有删除，用它作为备份，要不然是不会启动的。硬盘故障修好后，判断其硬盘盒转接卡肯定也损坏了，硬盘盒转接卡电路主要由集成块U1(CS88136-103)、三端稳压块U2(SEll7T)及其他阻容元器件组成。接着对硬盘盒转接卡上各分立元器件进行静态检查，没有发现异常，判断是集成块U1损坏。笔者没有把转接卡接到硬盘上加电测试检查，主要考虑到硬盘已修好了，转接卡损坏是小事。如果把修好的硬盘接到有可能损坏的转接卡上，硬盘有可能再次损坏，于是又花几十元，购置一新的硬盘盒及转接卡。至此，硬盘故障检修工作全面结束，硬盘又光荣上岗了。
