自己动手制作多功能电源工具
来源:本站整理  作者:佚名  2013-07-23 08:54:57

    我利用修电子管电视机用的电源变压器做成了辅助工具,装在电子管收音机的木壳里,伴我二+几个年头,使用时很方便,愿与大家分享。

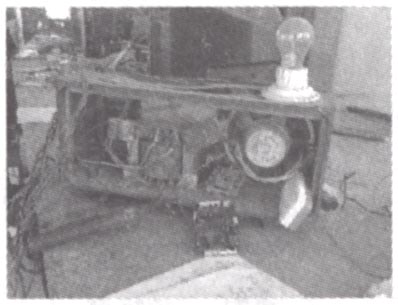

    这款变压器有220V抽头,还有250V,6.8V,8.7V,6.3V/6A,6.3V/3.5A等几组抽头,实物如图1所示。

功用一:用它修热底板彩电,做隔离变压器。

    当入户电压比较低时,220V做输入,250V做输出给电视机;当入户电压较高时,250V做输入,220V做输出给电视机。

    功用二:将6.8V, 8.7V串两个绕组接全桥整流,给摩托车电瓶充电;也可以做修汽车音响的电源。

    功用三:将6.3V/6A,6.3V/3.5A串联做成碳阻焊炬,在电机绕组漆包线接头熔合时使用,效果很好。最大可以将四根(φ0.90mm漆包线接头熔合。需要注意的是做接头熔合时必须首先将线头漆皮刮净;另外凡是铜线头都可用此设备进行熔合。

    器件选择:
    类似功能的变压器,在废品回收站里的废旧电器上很容易找到。例如:电子管收音机的电源变压器,只是功率小了一点但也很好用。

    车床控制变压器,它有380V抽头、36V, 12V等,还可以给电动车充电等等。
    本人晒工具,不想猎奇,只想抛砖引玉,让大家都能变废为宝,那该减少多少碳排放啊!人尽其才,物尽其用罢了。
