自己动手更换iphone3GS手机电池
来源:本站整理  作者:佚名  2015-07-27 09:53:47

    苹果iphone3GS手机是2010年左右大量上市的机型,使用至今,其电池的续航能力已大不如从前。由于该型手机结构较特殊,更换电池的操作软麻烦,故要求到专修此类机的手机店进行更换,但这类店收费较高。其实,了解此机的结构后,自己动手也是能完全更换其电池的。
    拆卸前,需准备一把小十字螺丝力、一个较薄的塑料卡片(如废银行卡)、一块软布,以及便清理灰尘的毛刷、摄子等。
    先用小十字螺丝刀将充电插座旁边的两颗螺丝拧下来,然后用薄塑料卡片伸人手机底端面板下边框的空隙处,轻轻向上撬起,如图1所示。

    值得注意的是,该机的拆机是先揭起面板,不同于其他手机先拆后塑料壳。该机后塑料壳与边框是粘谷在一起的,不可拆分,若强行分离,易导致边框损坏。另外,若有吸盘,可用吸盘吸住面板下半部分,然后轻轻向外拉。

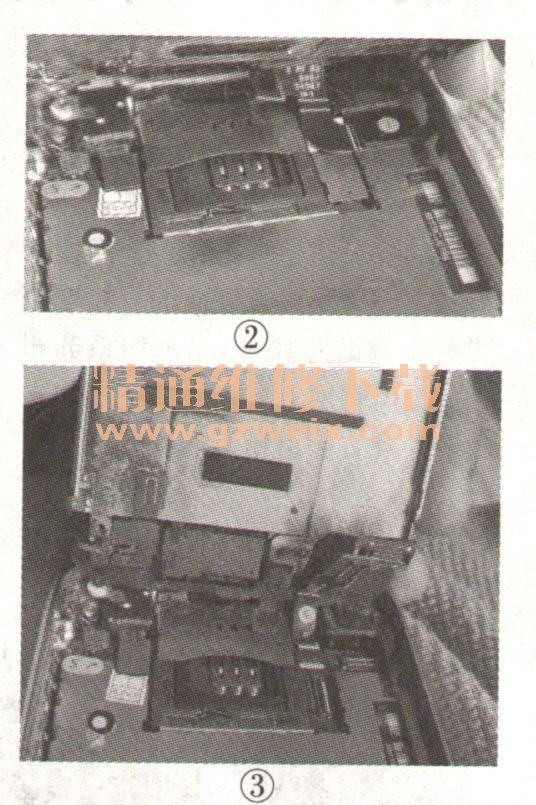

    在揭起面板的上部时要小心,因此处有三条排线与主板相连,如图2所示。连接排线上贴有编号(“1”一“7”)贴纸,该标号也代表着拆机顺序。1、2号线采用扣线方式,用镊子轻轻挑起即可。只有脱开1、2号线后,才能看见3号线,如图3所示。

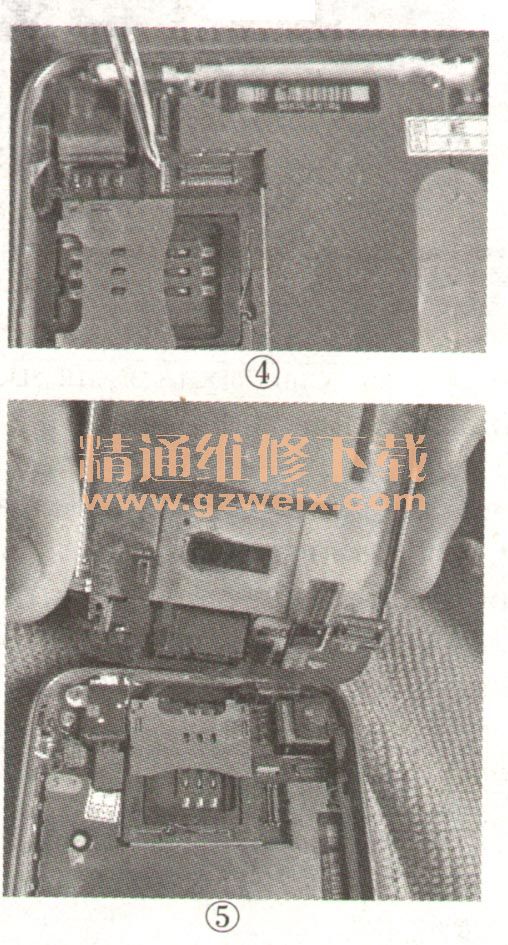

    3号线采用插人方式,在取出该线之前应掀起插座前面的压片,如图4所示。这个压片起锁紧排线的作用,若不掀起此压片而拔出排线,则极易损坏排线或压片。待1~3号线完全取出后,如图5所示,便可移走屏体。

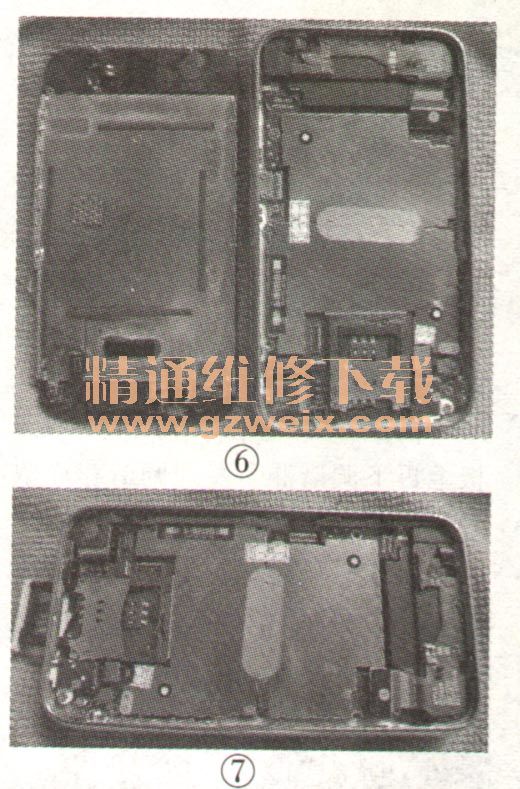

    iPhone3GS手机主要由两块组成,如图6所示,一块是屏体,主要由液晶屏、触摸面板、HOME按键等电路组成;另一块是主体,.主要由主板、摄像头、电池等组成。

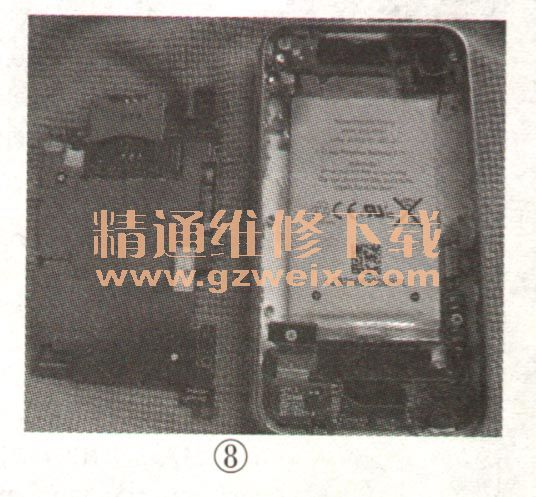

    接下来先取出SIM卡套,如图7所示,再拧下固定主板的螺钉(上边4颗,下边3颗),取下充电排插板的排线接头(编号为“4”)及天线插头(编号为“5”),然后拧下左上角固定摄像头压片的螺钉,并保管好此压片,最后轻轻揭起主板并移走,这时便可看到贴在后壳上的电池,如图8所示。

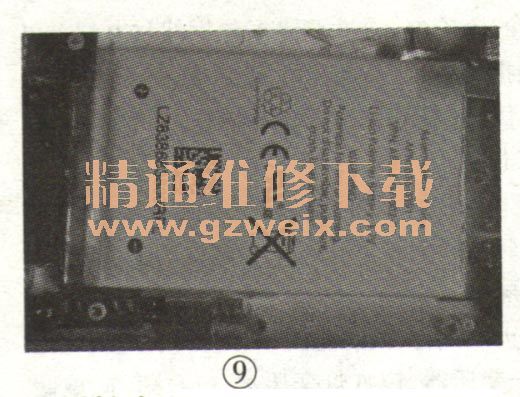

    电池侧边的小塑料板上有四个金属触片,与主板相连;、塑料板的圆孔穿过后壳的一螺钉柱,如图9所示。为便于后面的安装,建议在此螺钉柱上作一记号,以免搞错。

    该机电池是用双面胶贴在外壳上的,用手拿住电池后面的塑料片就可取下电池,如图10所示。该机的电池主要有4个供应商,一分别是三星、素尼、LG乐金、东莞新能源。由子这类电池假冒品较多,在实际选购时,一是看小塑料板上的金属触片,如果触片颜色发白,则是假货;二是看电池芯上方的小电路板上的元件位号标识,如果字迹模糊,则是假货。

    在安装新电池时,先揭去双面胶贴纸,再将上面提到的圆孔套在对应的螺钉柱上,然后将电池放下,不要压住其他排线,放好后轻轻按压电池,最后按照上述逆步骤装机。
    值得一提的是,在连接屏体的1-3,号排线时,先将屏体顶部卡进边框内,再插3号线,插到位后按下塑料压片,接着再扣上1、2号线。在此步操作中,应将屏体尽可能靠近主板,且小心翼翼地拉动排线。

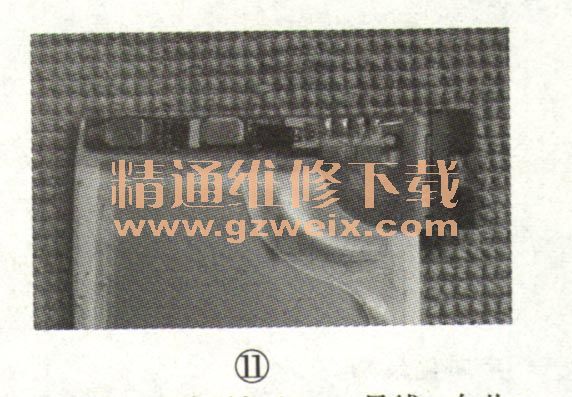

    另外,如果没有原型号的电池,也可只更换原电池的电芯部分。这时需用电烙铁焊下原电池上方的小电路板,如图11所示。该电路板上左侧那两个方形的大触点分别与电芯的正、负极相连,在右侧四个触点中,左、右两个触点分别是电池的正、负极,中间两个触点是电池温度检测端,与热敏电阻(紧贴电池芯外壳安装)相连。
