大家知道，CRT彩电在工作时，电子束到达荧屏中心和边缘的距离是不相等的。如果显像管采用固定聚焦电压的话，就会出现一个问题，即若让荧屏中心光栅聚焦良好，则屏幕边缘的光栅就不能达到完全聚焦（即有散焦现象）。反之，若让屏幕边缘的光栅聚焦良好，则屏幕中心光栅又不能获得良好聚焦，这无疑对显像管重现高清晰度图像产生影响。中小屏幕CRT彩电在无信号时，我们会发现荧屏中心和边缘的噪波点颗粒大小不等，其原因就是该类彩电没有设置动态聚焦电路。为此，大屏幕CRT高清彩电均设置了动态聚焦电路，目的是让聚焦电压随电子束扫描的具体位置而适时变化，也就是说当电子束从荧屏中心开始向边缘运动过程中聚焦电压逐渐增大，从边缘向荧屏中心运动过程中聚焦电压逐渐降低。使电子束在扫描的整个过程中均聚焦良好，从而保证显像管能还原出高清晰度的彩色图像。

    下面以TCL王牌HiD34A81 H型CRT高清彩电动态聚焦电路为例进行介绍。该机动态聚焦电路主要由C406 , C440, R420及T402等元件组成，如图1所示，其工作原理如下。

    来自行偏转电路的部份行频锯齿波电流在流经变压器T402初级的过程中，被T402 , C440等元件转化成符合显像管曲率且与行扫描正程同步的行频抛物波电流，其波形如图2所示。经变压器T402升压后加至行输出变压器T444 13脚（聚焦电压控制端）。当电子束由荧屏左侧向荧屏中间的水平方向运动过程中，其正程扫描电压正好同步降低，即加至T444 13脚的控制电压也同步降低。从T444内部的聚焦电路不难看出，此时聚焦极输出的聚焦电压也将同步降低。在电子束越过荧屏中间位置继续向荧屏右侧运动的过程中，其正程扫描电压正好又同步升高，即加至T444 13脚的控制电压也同步升高，此时从T444聚焦极输出的水平聚焦电压也将同步升高，也就是电子束在荧屏中间位置时聚焦电压较低，愈到荧屏左右边缘（东西方向）电压愈高，以确保光栅在荧屏左右侧聚焦效果与荧屏中间一致。

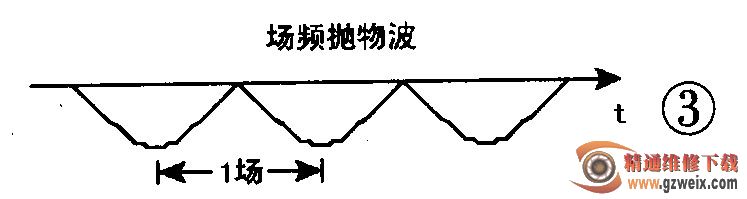

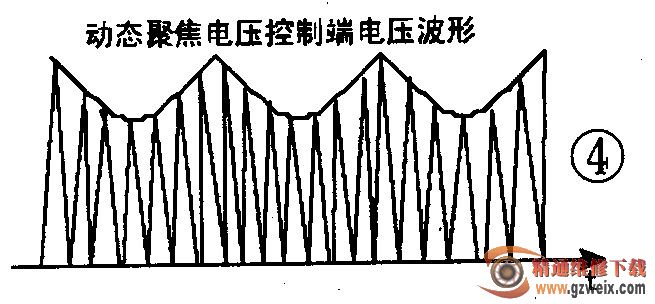

    与此同时，来自水平枕校电路的下凹场频抛物波（其波形如图3所示），经电感L402也送至动态聚焦电路，经T402藕合至次级。升压后的场频抛物波同样被送至T44413脚，用以控制聚焦极垂直方向输出的聚焦电压，使电子束在荧屏中间位置时聚焦电压较低，在向荧屏上下边缘运动过程中（南北方向）电压逐渐升高。以确保光栅在荧屏上、下方位置聚焦效果与荧屏中间一致。不难理解，此时实际加至行输出变压器13脚的电压是两种电压的叠加，其波形如图4所示，综合效果就是使屏上各点的聚焦效果基本相同，从而提高图像的整体清晰度。
