13．散热系统及报警电路
    正常工作时，IGBT管、整流全桥DB、线盘均会产生大量的热量，加之锅底热量有一部分会传到电磁炉内部，这样就会导致电磁炉内部温度较高，因此需采用风扇进行强制散热。

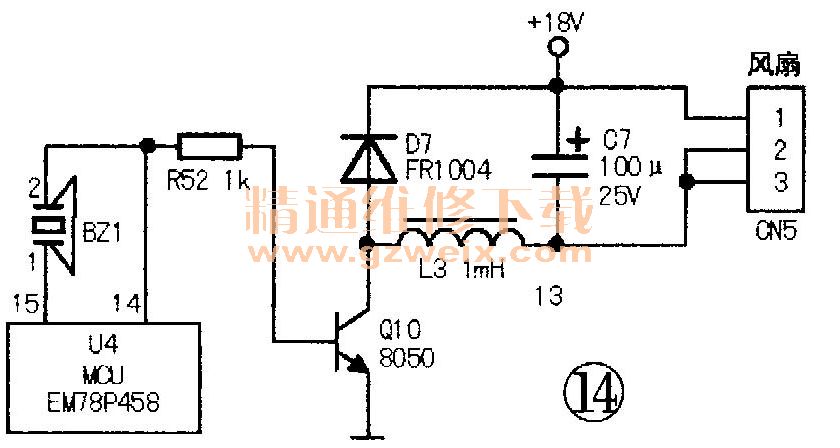

    开机后，U4的14脚输出高电平，该电压通过R52送至Q10基极，如图14所示，Q10饱和导通，风扇得电运转，将机内热量排到电磁炉外。D7、L3、C7为滤波电路，目的是给风扇提供稳定的直流电源。另外，当该电路产生反向电动势时，通过D7吸收，以避免三极管Q10过压损坏。

    当炉内参数出现严重偏差或有异常现象时，MCU的15脚输出脉冲电平，此时BZ1发出报警声响。
    14．主电源电路
    该机主电源电路如图15所示。AC220V电压经D]S1、L2、C2整流滤波后，得到305V左右的直流电压，通过D3隔离，再由R1、C4滤波，然后分为两路：一路经开关变压器T1的初级绕组加到Q2的c极，另一路经启动电阻R4送到Q2的b极，Q2进入饱和状态，T1初级产生电动势，T1的各次级也会产生相应的电动势。T1的次级设有一反馈绕组，其感应电压经R46、C30反馈到Q2的b极，激励Q2使之进入正常的开关状态。

    在Q2截止时，T1的初级绕组产生的反向感应电动势通过D4向C21充电，由于C21的容量较小，则很快给C21充满电，随后C21又通过R67放电，这时T1绕组初级电压降低，其次级各绕组的感应电压也随之下降，Q2又迅速进入饱和状
    T1的初级绕组及C21、R67、D4的参数决定Q2的开关频率（即工作频率）。同时，为了保证输出电压稳定，该电源还设有稳压电路。次级一绕组的感应电压经D6、C6整流滤波后得到约18V电压，并通过ZD1（18V稳压二极管）与Q9的基极相连，当输出电压升高，使Q9的b极电压高于0.7V时，Q9饱和导通，Q2的b极电压约降到0V、Q2截止，随后重新进入下一个工作周期，这样就使次级输出电压降低，达到稳压的目的。如次级输出电压升高，其稳压过程与上述相反。
    Q11、R3、U1、R12、R11等元件组成的5V稳压电路，将18V电压稳定为5V，作为单片机及其他低压电路的工作电源。F1、F2、－V为VFD（真空荧光显示屏）工作时所需的灯丝电压和阴栅极负压。
