三、关键元器件检测
1．IGBT管

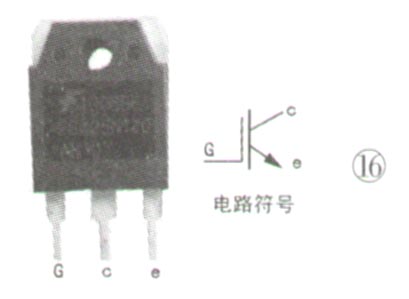

在检测IGBT管前，须先明白其引脚功能，如图16所示。用数字万用表的二极管挡测量IGBT管的三极间的压降：正常时，e极与G极、c极与G极的正反向均不导通，万用表显示应为无穷大；当红笔接e极、黑笔接c极时，有0.4V左右的压降。如果任意两脚间的测量结果均为。，或用电阻挡测得其阻值均为几欧姆，则表明该IGBT管已击穿。
2．比较放大器LM339

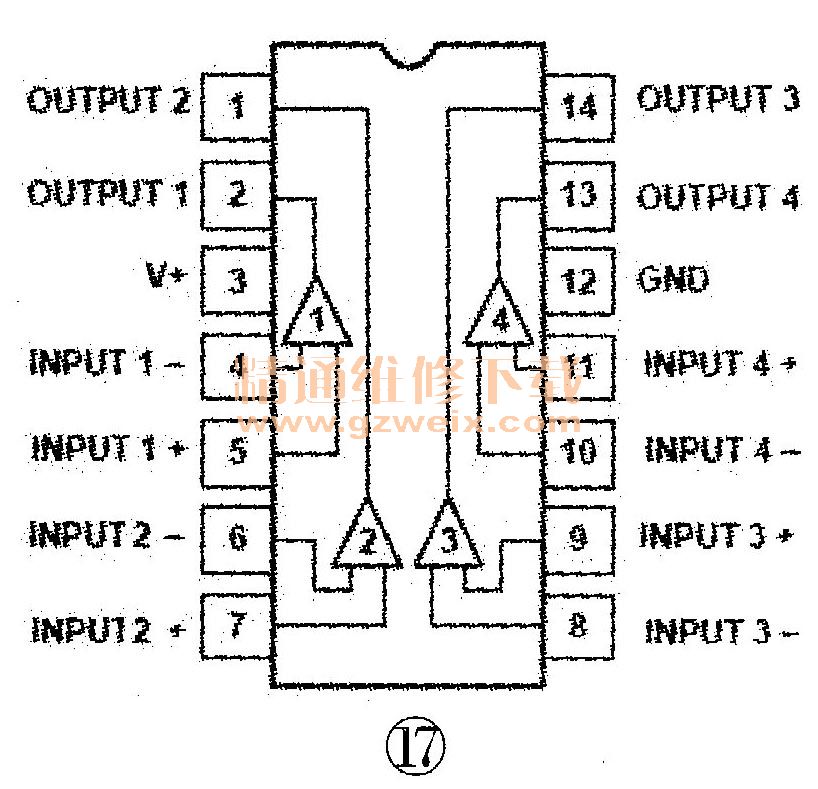

LM339内置四个翻转电压为6mV的电压比较器，如图17所示，每个电压比较器的等效电路如图18所示。当电压比较器输入端电压呈正向状态时（+INPUT电压高于－INPUT电压），LM339输出端（OUTPUT）内部的三极管Q8截止，此时输出端相当于开路；当电压比较器输入端电压呈反向状态时（-INPUT电压高于＋INPUT电压），Q8饱和导通，输出端的电压约降至0V。
LM339的③脚为供电端，12脚为接地端。正常情况下，这两脚间的电阻较大。若该芯片出现短路，在通电情况下，此IC会有一定温升，且18V主电源会被拉低，且③脚与12脚间电阻会很小。若怀疑LM339内部某个比较器开路，可按上述比较器原理，测试其对应的输入、输出端电压进行判断。
3．电流互感器
电流互感器又称电流检测器。正常时，其初级绕组的直流电阻为0Ω，次级绕组的直流电阻约为80Ω。若测得次级绕组电阻为无穷大，表明该互感器次级已开路；若测得初、次级绕组间电阻为数千欧姆，甚至更小，这说明该互感器已高压击穿，不能再使用，否则会损坏其他元件。
4．整流全桥

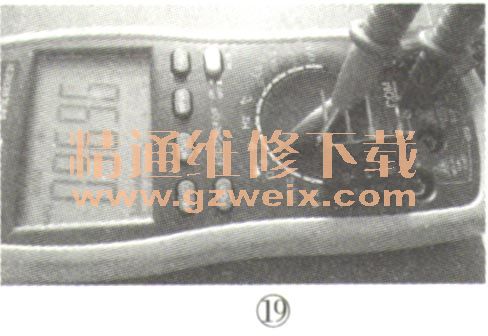

将数字万用表置于二极管挡，正常时：红笔接“－”，黑笔接“＋”有0.9V左右的压降，如图19所示；交换两表笔测试，显示应为无穷大。红笔或黑笔接“－”，黑笔或红笔分别接两个交流输入端，均有0.5V左右的压降；交换两表笔测量，显示应为无穷大。
5．线盘
线盘由多股漆包铜线绞合而成，又常称为加热盘或发热盘。线圈直径与电磁炉功率有关，功率越大，加热线圈直径越大。1800W～2000W电磁炉的加热线圈直径约为18cm、电感量约100μH～120μH 。2200W的电磁炉的加热线圈直径约为20cm，电感量约150μH 。
若线盘上局部烧焦，或出现明显的打火痕迹，或铜线与盘架之间的塑胶件脱落，则应及时更换线盘，以防故障扩大化。
