四、电磁炉故障检修方法
    1．直接观察法
    首先检查电路板，若电路板上有油污，则必须先对电路板进行清洗、清洁；若电路板表面有打火痕迹，则先用洗板水或酒精进行清洗，然后刮净打火痕迹；若滤波电容或振荡电容有鼓包现象，则需换新。
    2．电阻测量法
    在断电状态下，用万用表电阻挡或二极管挡对保险管、IGBT管、整流全桥、电流互感器、IGBT的驱动电路进行测量，如有短路现象，应进一步查找原因，且不可贸然通电试机。
    3．电压测量法
    在不连接线盘的情况下，接通电源，测量开关电源输出的＋18V和＋5V电压，这两组电压误差应不大于0.5V。否则，说明负载（主要是单片机、LM339及驱动电路）有过流现象，或开关电源有问题，这时应作进一步检查。

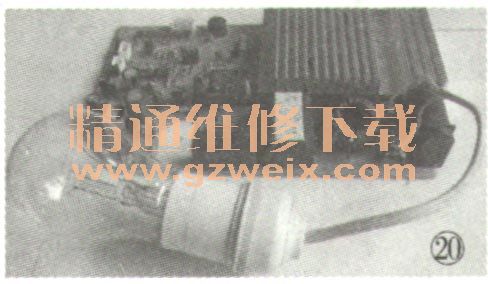

    接下来测量IGBT管G极电压，正常时应为0V，如实测高于0.3V，则说明IGBT管驱动电路异常；若G极电压正常，则用200W/AC220V灯泡代替线盘，如图20所示，开机后灯泡应不亮。如有条件，此时可用示波器测量IGBT管G极的电压波形，正常时该波形为一条水平线，略有闪烁现象。若灯泡发光（包括灯丝发红），或所测波形是明显的脉冲波形，此时千万不能连接线盘，否则会损坏IGBT管，而是应重点检查IGBT管G极所接驱动电路（本机型为R10、Q1、Q5等元件）及LM339。

    4．通电试机
    在上述电压检测无误后，连接好显示板组件，进行各功能键的测试，由于此时未接线盘，在正常情况下应有对应的故障代码显示。若故障代码显示正常，则接上线盘、放上合适的锅具，注水加热，观察其工作过程应该是正常的。
