数字卫星接收机视频电路故障检修

来源：本站整理作者：佚名 2015-08-24 07:18:30

    3．检修实例
    例1：一台天上人间DVB机，开机有声音，无图像。

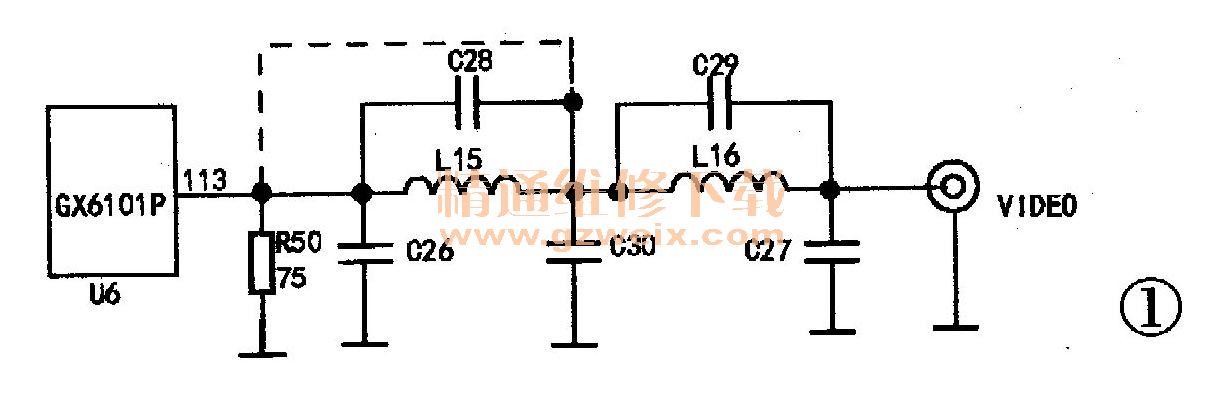

    数字机开机有声音说明信号接收、解复用、解码电路是正常的．无图像故障应发生在视频编码及信号输出电路。该机采用国芯方案，视频解码、编码电路集成在U6 （GX6101 P）内部，由GX6101P①脚输出的复合视频信号经R50阻抗匹配后，再经两组低通滤波电路滤除视频信号中的干扰杂波后输出。图1是该机的视频输出电路原理图。用一段导线跳过L16直接与视频输出端子连接，结果无信号，再直接与GX6101P的①脚连接，图像出现，证明L15已断路。因该机主板较小，主板上电阻、电容等贴片元件也很小，如用热风枪拆卸L15，可能会将L15周围的其他元件吹掉。联想到有的数字机视频信号输出端只有一组低通滤波电路，该机有两组低通滤波电路，去掉一组不会影响正常视频信号的输出，于是增加一段导线（图1中虚线部分），排除了数字机无视频信号输出的故障。
