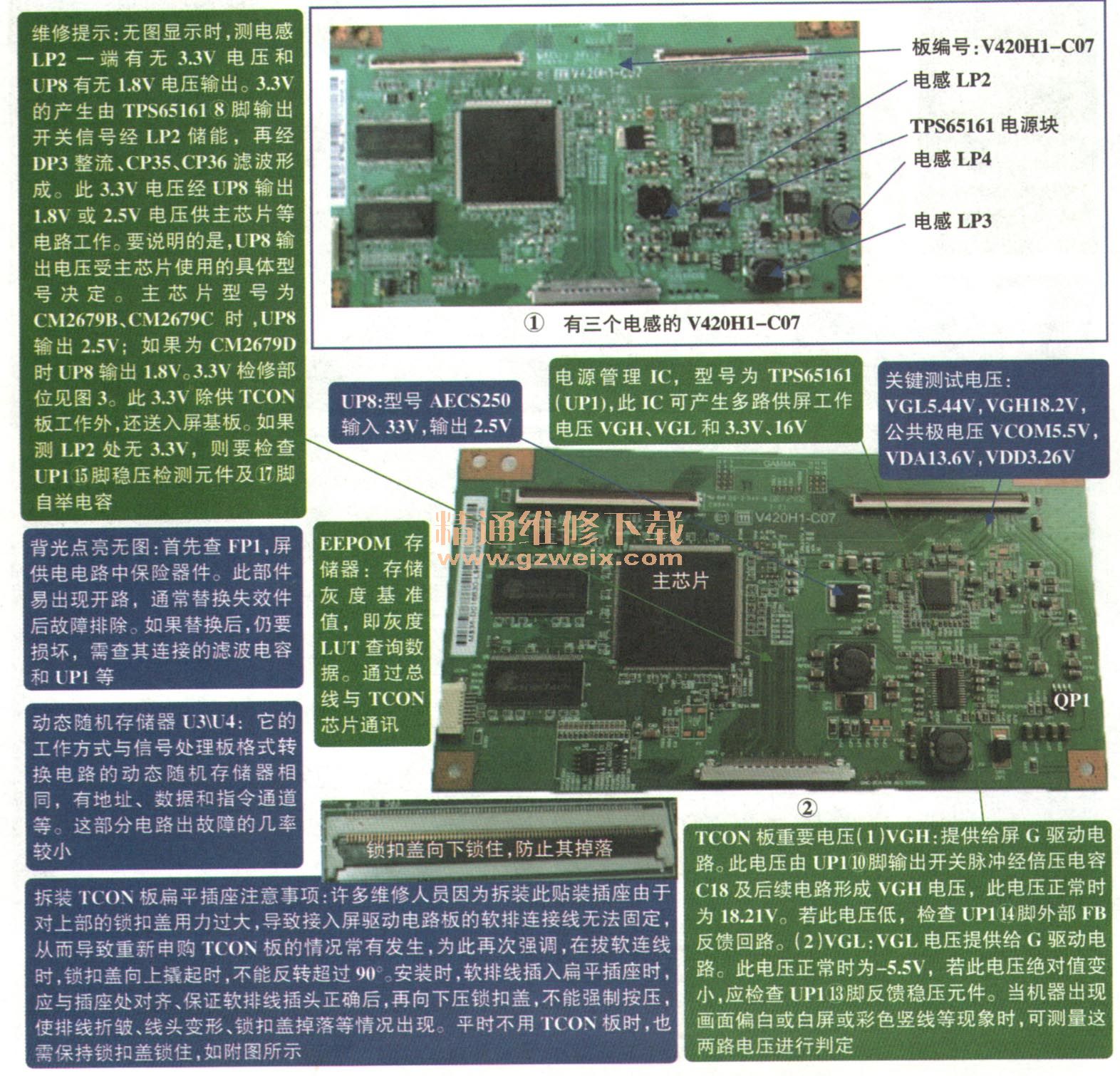

此逻辑板是在CMO奇美V420H1-L11液晶屏上使用的逻辑板。此逻辑板接收双通道LVDS接口界面信号，即LVDS信号分奇、偶差分方式传送，支持1920×1080高清格式信号显示处理，提供显示16.7 MB真彩色（MY色）。要求主板提供12V、工作电流1.35A的电压，12V供电中纹波不得超过350MV0TCON板供电最高不得超过13.2V，不然将导致TCON电路及屏电路永久损坏，但也不得低于10.8V，否则出现灰屏光栅。主板提供给面板的逻辑信号工作电压最高不得超过3.6V，否则也将导致屏工作异常。与V420H1-C07相近的另一板还有V420H1-C12，其电路板组成几乎完全相同．二者完全可相互代换。但V420H1-C07板还有一个同名的改进板，见图1。此TCON板与本文介绍的TCON板最大区别在于：（1）电路板电源芯TPS65161安装方向发生变化，在图2也就是本文介绍的是竖向安装的，而图1中是横向安装的；（2）图1电路板上有三只电感LP2-LP4，而图2上有两只电感LP1、LP2。二者替换时，最好注意屏左边白色标贴上的数字是否相同。这是CMO厂家贴的物料号，相同便可直接替换；反之，不能互换。
