卓异ZY-5518AH型中九卫星接收机开机后前面板数码管无显示,无图像,无伴音
来源:本站整理  作者:佚名  2016-07-16 13:47:58

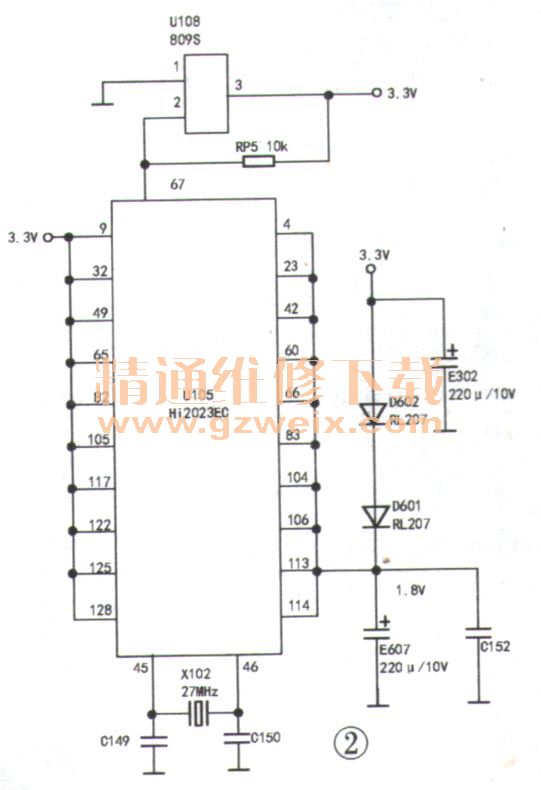

    分析检修:根据故障现象判断,可能是主控电路未工作,具体原因分为硬件和软件故障。主控芯片要正常工作,要求电源电压、复位信号和时钟信号均正常。该机主控芯片供电、复位、时钟电路如图2所示。

    先从电源电路入手,查电源板输出电压正常。该机采用海尔方案,主控芯片U105 (Hi2023EC)需3.3V和1.8V两组供电,3.3V电源由电源板提供,1.8V电源则由电源板输出的3.3V电源经两只串联的二极管D602、D601(RL207)降压后得到,3.3V和1.8V两组电源分别通过10个引脚与MODE内部相应功能电路连接。此时触摸MODE表面有温升,初步判断MODE供电正常,接下来对复位信号和时钟信号产生电路进行检查。该机复位电路由U108(809S)和RP5组成。查资料得知809S实际型号为NIAX809S,是一款专用复位集成电路。在接通电源瞬间测得Hi2023EC复位端0脚电压升至3.7V,然后回落并稳定在3.3V,这表明该机复位电路正常。该机时钟信号产生电路由Hi2023E外接晶振X102 (27MHz)和谐振电容C149、C150构成,测X102两脚电压,一脚电压为3.3V,另一脚电压为0V,说明时钟振荡电路未起振,更换X102后通电试机,故障排除。
    小结:在数字电路中,因电源电压直接影响复位信号和时钟信号的产生,因此要先检查电源,在确认电源电压正常后,再对复位信号和时钟信号产生电路进行检查。在检查时钟信号电路时,可用示波器测量有无时钟信号波形,频率是否正常。如无示波器,可通过测量晶振两端电压进行初步判断,或者通过代换晶振、谐振电容断。
