例1：开机，前面板数码管无显示，无图像，无伴音。
    根据故障现象判断，可能是主控电路未工作所致；其原因有硬件和软件两方面。在硬件原因中电源因素占很大比重，应先检查主控电路供电是否正常。由于频繁的升级，写入错误升级文件等软件原因使接收机不开机的情况时有发生，故也不排除软件原因造成的故障。
    查电源板输出的3.3V、15V、19V电压均正常，电源板与主板连接的排线也无松动现象，表明电源板输出电压能正常传输到主板。在确认电源板供电正常的情况下，决定先本着“先软后硬”的原则进行检修，如不能奏效，再仔细对主板电路进行检修。该机采用小海尔方案，配置为：Hi2023E+ AVL1108EGA+5810两晶振十线面板，从网上下载最新同品牌同配置BIN文件备用。把该机通过刷机小板与电脑连接，运行海尔刷机工具软件AB_SFlasher_V1.7，接通接收机电源，ABS_Flasher_V1.7始终显示“等待从机连接”，不能正常联机，这表明接收机处于死机状态，必须先执行复位操作。
    面对卓异5518AG后面板，升级端口有五根插针，从左到右分别为：插针1为地端；插针2、3为升级端；插针4为3.3V电源端；插针5为复位端。用导线将插针4、5短接，运行刷机软件ABS_Flasher _V1.7，再接通接收机电源，然后拆下插针4、5上的短接线，点击刷机软件右上角的“复位”按钮，此时刷机软件左下角“等待从机连接”提示变为“就绪”，表明复位成功。接下来把正确的BIN文件写入接收机，关闭电源后拆下升级线，与天馈系统连接准备试收。接通接收机电源后，接收机即进入自动搜索状态，顺利收到37套电视节目。
    例2：开机，前面板数码管无显示，无图像，无伴音。
    查电源板输出的3.3V、15V、19V电压均正常，重新写入正确的BIN文件，故障依旧，判断故障应是主板硬件故障引起。
    通常主板上大部分芯片在正常工作时，都会产生或多或少的温升，触摸感知主板上各芯片温升情况，感觉主控芯片U105 （Hi2023E）无温升，初步判断可能Hi2023E未工作。主控芯片要正常工作必须满足三个条件：供电、晶振、复位电路正常，缺一不可，因此决定逐项进行检查。先从供电电路入手，对电源板输出电压进行检查，电源板无故障，但这并不意味着主控芯片的供电正常，因为主控芯片Hi2023E需3.3V和1.8V两组电源供电，3.3V电源由电源板提供，1.8V电源则由电源板输出的3.3V电源经两只串联的二极管D602、D601（1 N4007）降压后得到（见图1），故应查一下1.8V电压是否正常。经测D602正极有3.3V电压，负极电压为0V，显然D602已断路，更换D602后测D601负极电压为1.7V，此时接收机已恢复正常。

    例3：开机，数码管显示“000”，随后消失，显示器屏幕跳动两次后黑屏，无伴音。
    接收机在正常开机情况下，数码管依次显示“000” 、 “On”后显示频道号码，同时显示器屏幕出现开机画面，接着显示接收到的节目图像，但该机开机后数码管显示“000”，随后消失，似乎因某种原因未完成启动过程，判断此类故障可能与软件有关，也可能是主控电路工作不良所致，如：主控电路元件不稳定，供电电压跳变等。
    直观检查主控芯片周围元件，未发现异常。主控芯片Hi2023E需3.3V和1.8V两组电源供电，3.3V电源由电源板提供，主板上铜箔线路通过Hi2023E多个引脚与其内部各功能电路连接，主板在静态状态下，铜箔线路发生突变的可能很小，唯一可疑的是1.8V电源电路有无元件变质导致输出电压不稳压，但在开机时监测1.8V电压并无跳变的情况。正当一筹莫展准备扩大检查范围时，无意中手指触及信道解调芯片U405（AVL1108EGA）表面，感觉无温升变化，于是重点对该芯片1.2V供电电路进行检查。该芯片1.2V供电电路是由两只并联的二极管＿D9、D10 （RL207）降压，再经U2（SE8117TA ）稳压后提供（见图2）。测SE8117TA输入端③脚电压为2.5V，输出端②脚电压为0V，切断电源测SE8117TA输出端②脚对地电阻接近0Ω，断定1.2V电源或后续关联电路有短路故障。拆下SE8117TA ，测量短路故障依然存在。观察电路走向，SE8117TA输出端附近与地端并联一只贴片电容C408，而后线路经金属化孔转到主板背面，在主板背面将线路切断，复测线路对地电阻阻值仍为0Ω，而在这段线路中只有贴片电容C408，由此断定C408已短路。因不知C408容值，该电容在1.2V电源滤波电路中，不会对信道解调芯片AVL1108EGA工作产生大的影响，接将C408拆除并将切断的线路复原，通电试机，故障排除。

    虽然故障已排除，却始终不明白信道解调芯片供电不正常会影响主控电路的启动过程，这个问题只好留待以后慢慢研究了。
    例4：开机；前面板数码管显示正常，有图像，无伴音。

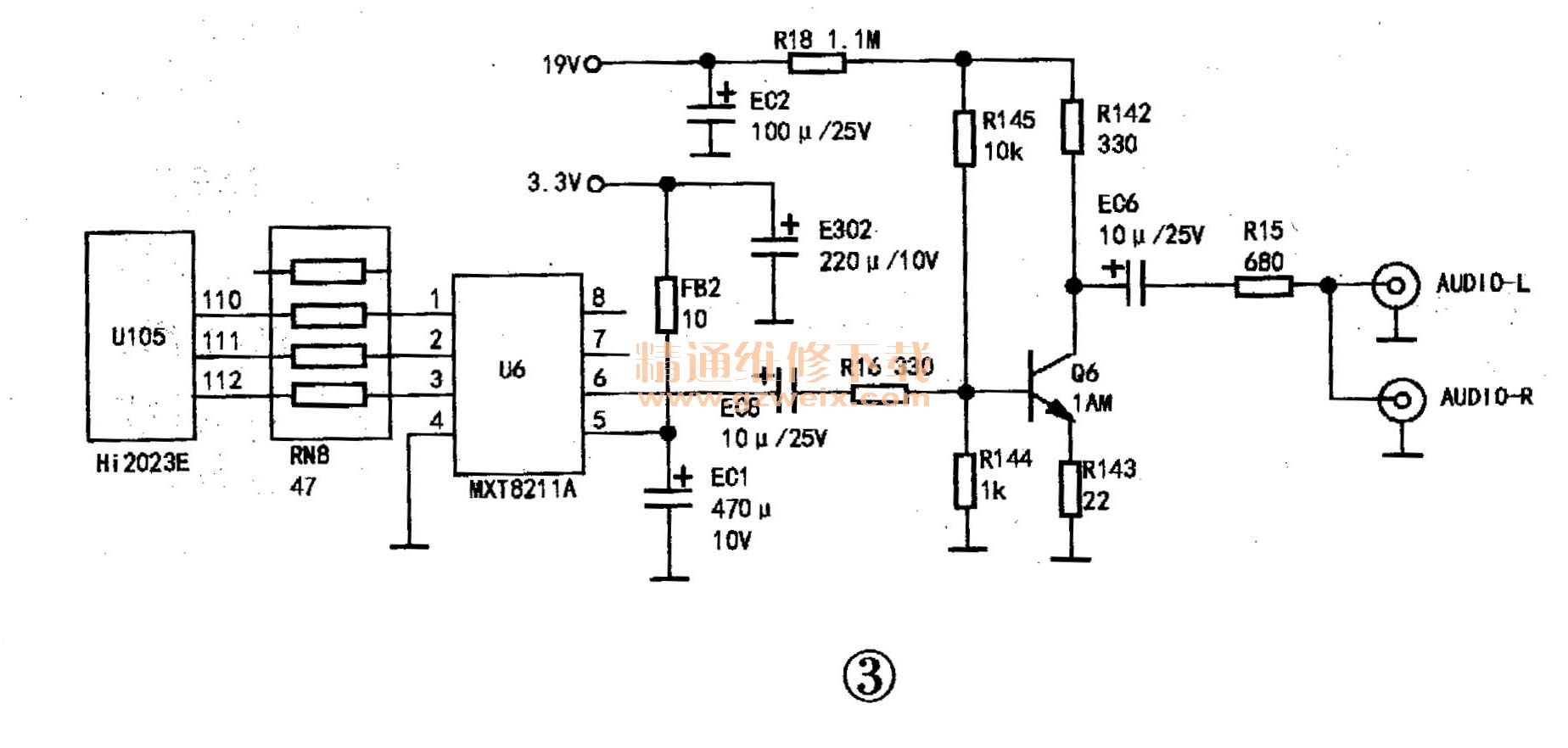

    根据故障现象初步判断该机音频电路有故障。该机音频解码电路集成在主芯片U105 （Hi 2023E）内部，Hi2023E输出的音频数据信号经D/A转换芯片U6（M×T8211A）转换为模拟音频信号，音频信号再经Q6（1AM）等组成的一级放大后输出。由于音频电路相关元件大部分在莲花插座的下面，为了方便检修需把莲花插座拆下。图3为卓异ZY－5518AG中九卫星接收机音频电路原理图。检修时，直接将音频信号从D/A转换芯片M×T8211A输出端⑥脚与输出插座连接，可听到谈音，但声音较小，说明故障发生在音频放大电路。查音频放大电路发现R145表面颜色发白，拆下R145测量已断路，更换R145后通电试机，伴音恢复正常，把莲花插座装回原位，完成修机。

    事后分析：R145是Q6的上偏置电阻，R145断路后使Q6基极得不到工作电压而截止，从而导致音频放大电路失效而无伴音。
    例5;开机，伴音正常，AV输出端无视频信号输出。
    该卓异ZY－5518AG型中九接收机采用小海尔方案，视频解码电路集成在主控芯片Hi2023E内部，外接视频处理电路较简单，仅包括阻抗匹配、钳位等电路。解出的复合视频信号（CVBS ）经Hi2023E芯片126脚输出，先由R113进行阻抗匹配，再经D201、D202钳位后输出。无复合视频信号输出，应先对主控芯片Hi2023E外连的视频处理电路进行检查，如果外连视频处理电路无异常，则应是Hi2023E内部视频解码电路损坏。经查Hi2023E外连的视频处理电路未见异常，测Hi2023E复合视频信号输出端126脚电压为0V，断定Hi2023E内部视频解码电路已损坏。

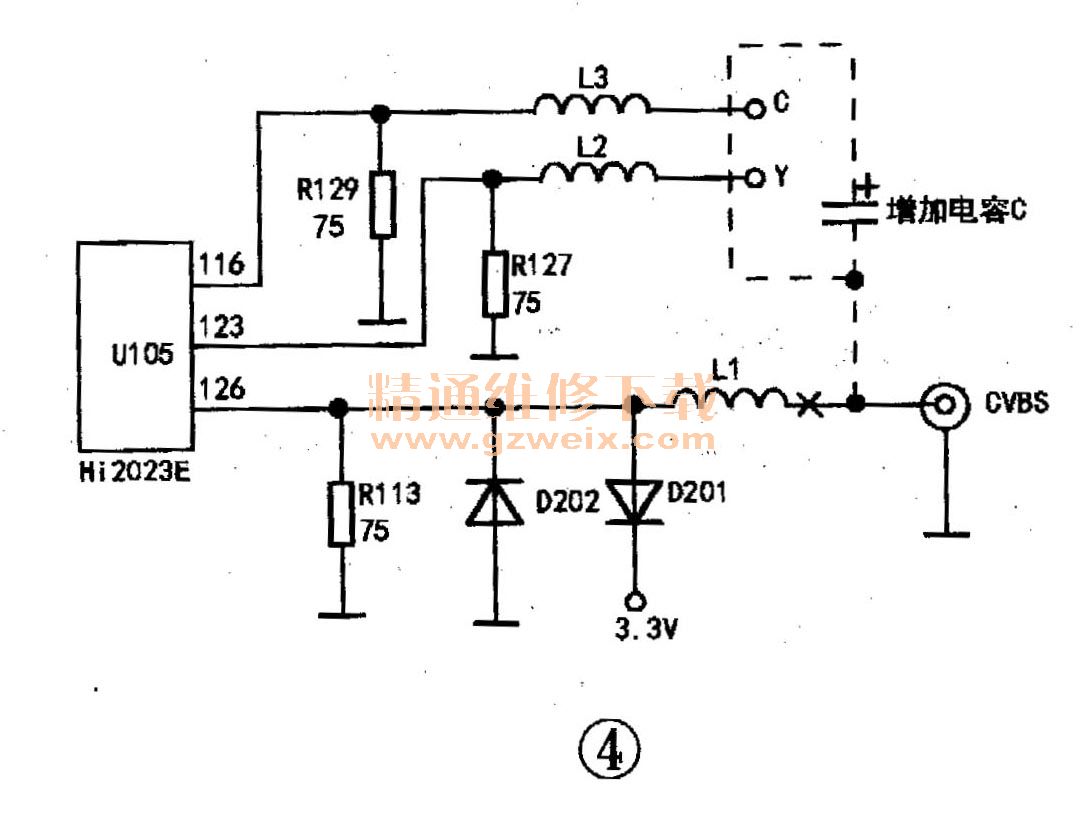

    通常视频解码集成于主控芯片内部的一类芯片，其内部视频解码电路无信号输出也只是输出端损坏，解码电路并未损坏一，而这类芯片的视频信号输出端不止一个，有的还有色度信号（C）、亮度信号（Y）输出，在维修时，可以将主控芯片外连的视频处理电路与另一个视频信号输出端连接，这样可以不必更换主控芯片，既简化维修过程，又可降低维修成本，以前修过一些这类故障的数字机，效果还是不错的。本次还想如法炮制，但查阅Hi2023E资料得知，Hi2023E只有126脚输出复合视频信号，看来这个方法无法实现。Hi2023E的123、116脚分别输出亮度信号（Y）和色度信号（C），且接收机后面板有S端子输出插座，完全可以改用S端子线与电视机驳接。但用户告知所用电视机无S端子信号输入功能，只好用一只电解电容C（10μF/25V）把亮度信号与色度信号祸合在一起作为复合视频输出（见图4），使问题得到解决。
