卓异ZY-2250F型卫星接收机电源检修
来源:本站整理  作者:佚名  2015-08-01 08:47:25

    一台卓异ZY-2250F型数字卫星接收机,开机后无任何显示,无图像无声音。
    开机后无任何显示,首先应检查电源是否工作正常。该机电源由两部分组成:一部分为独立的电源板,是以DH321为核心元件构成的开关电源,输出一组18V直流电源;另一部分电源电路设计制作在主板上,由双极性DC-DC转换集成电路34063和外围元件构成降压电路,将18V电压转化为3.3V、3.3V电源再经D7、D6、R77降压得到1.8V电源。3.3V和1.8V电源为主板各单元电路提供工作电压。

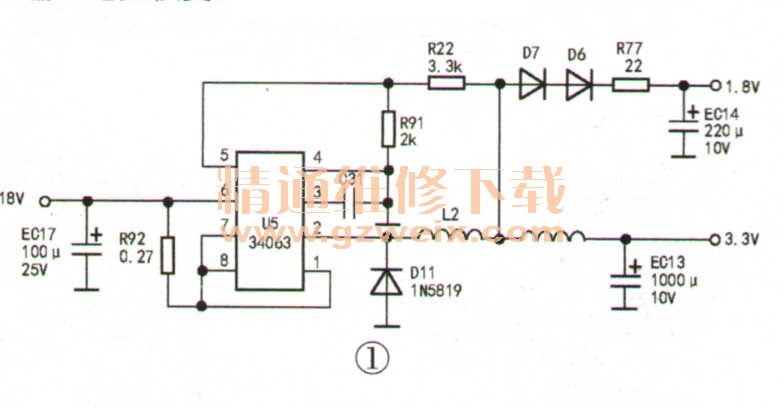

    经查电源板输出有18V电压,U5(34063)⑥脚也有18V电压,说明以34063为核心元件构成的DC-DC转换电路输入电压正常。测34063②脚有输出电压,但电压偏低,仅为2.1V,判断故障应发生在34063本身或其外围电路。图1为卓异ZY-2250F型数字卫星接收机DC-DC转换电源原理图。对照其原理图分析,假如34063未损坏,连接在其⑥、⑦脚之间的R92损坏会引起输出电压异常,⑤脚外接的取样电阻R22 、R91变质也会影响输出电压。由34063构成的DC-DC转换电路输出电压(V)计算公式为:V=1.25X(1+R22/R91),按R22 、R91表面标注的阻值计算,输出电压约为3.3V。基于上述分析判断,首先在路测A取样电阻R22、R91阻值,发现标有202的贴片电阻R91阻值明显偏大,约为2.8kΩ。因电阻阻值是在路测It,受被测电阻关联电路影响,所测阻值并不是电阻的真实阻值,无法根据故障机电源实测输出电压,依计算公式推算R91阻值并与在路测量值进行对比,因而也就无法确定R91的真实阻值。但通常在路测量电阻时,其阻值应小于标称值,而R91阻值大于标称值,说明已变质。
    拆下R91,用同规格贴片电阻更换,通电后测电源输出电压恢复正常,故障排除。
