例1：图像正常，无伴音。
    分析检修：图1为海信DB625S-CA02型二代中九卫视接收机音频电路原理图。该机音频解码电路集成于主芯片U1（D61214F1）内，从U1输出的音频数据信号经过U9（PT8211-S）转换为模拟音频信号，再由双运放U24（UTC4558E）放大后输出。由于音频解码电路集成于U1内，损坏的可能性很小，重点对数模转换和音频放大电路进行检查。首先将接收机音量输出设置为最大，用镊子触碰U24的信号输入端②、⑥脚，此时扬声器发出响亮的“嘟嘟”声，这说明音频放大电路工作正常，故障应在音频放大电路之前。分别将U9输出端⑥、⑧脚飞线到U24的信号输入端②、⑥脚，扬声器无声，说明U9无模拟音频信号输出。查U9引脚无虚焊，5V供电也正常，判断U9损坏。换新后试机，故障排除。

    例2：图像正常，伴音音量小。
    分析检修：根据故障现象分析，故障部位在音频放大电路。测U24供电端⑧脚有正常的12V电压，查U24外围电路元件未见异常，判断U24已损坏。用JRC4558代换U24后通电试机，故障依旧。对U24后面的音频输出电路进行检查，发现两个声道输出端对地电阻不同。检查发现Q47的c-e结短路。Q47、Q48为静噪管，b极接的静音控制信号（MUT创，在开机或关机时，MUTE信号电压升至0.6V，Q47、Q48导通，将两个声道音频信号旁路到地，从而起到开／关机静噪的作用。这种音频解码＋数模转换十音频放大模式的音频处理电路在早期的DVB机中很常见，但并未见加装静噪电路，于是拆除Q47试机，故障排除。

    例3：伴音正常，无图像。

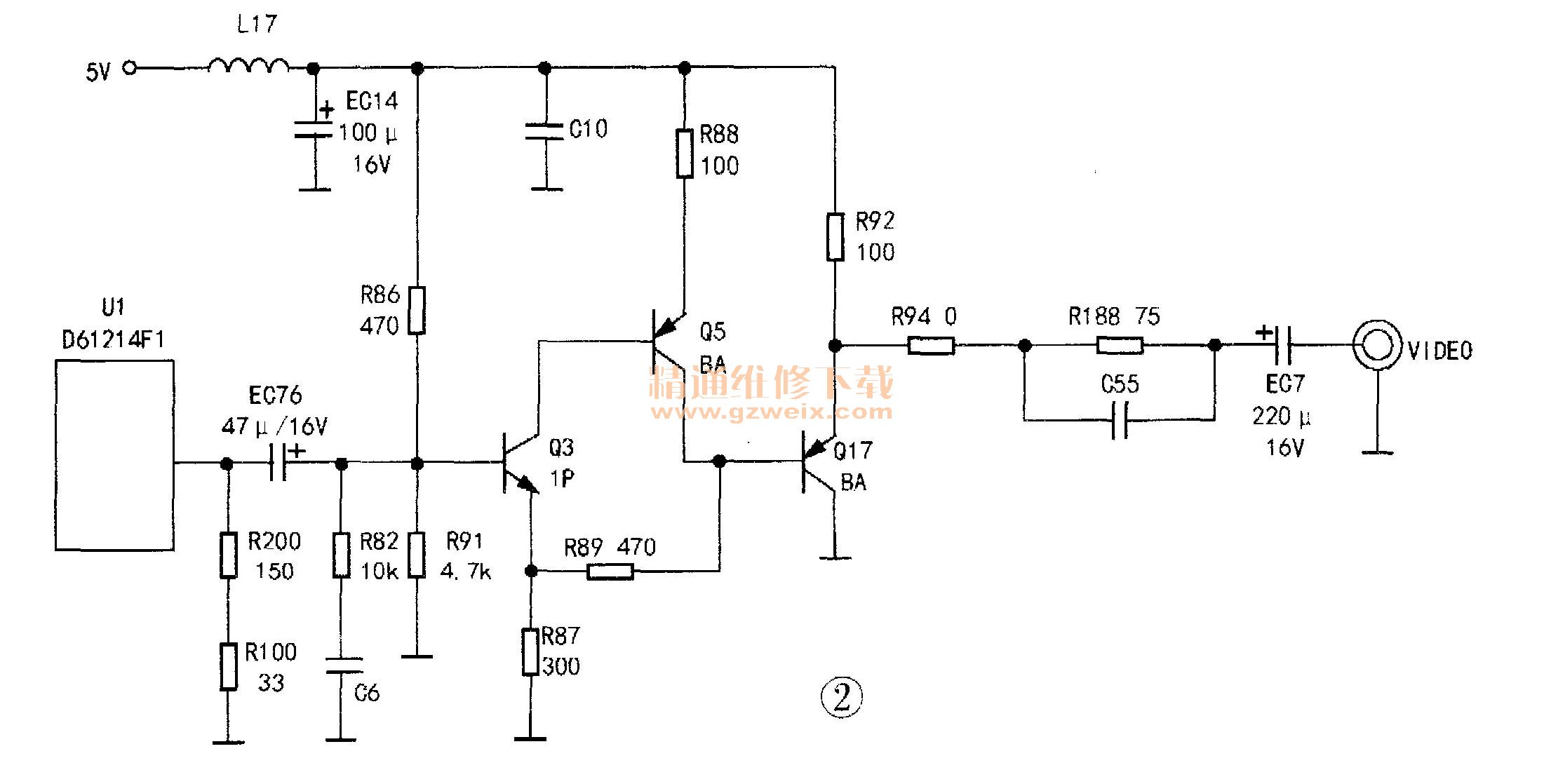

    分析检修：该机视频解码电路集成于主芯片U1（D61214F日内，Q3、Q5、Q17对视频信号进行放大，如图2所示。将视频信号传输线直接接Q3 b极，图像正常；用视频信号传输线接Q17 b极，无图像，这说明故障部位在Q3与Q17之间，经查Q3已损坏，更换Q3后，故障排除。

    例4：刚开机时伴音正常，无图像，一段时间后图像恢复正常。
    分析检修：根据故障现象分析，应是视频输出电路中某元件性能变差。在出现故障时，用视频信号传输线从前向后依次触碰相关元件引脚，当触碰耦合电容EC76负极时图像出现，但触碰EC76正极时无图像，这说明E C716开路，换新后故障排除。
