一台海信DB625S-CA19二代村村通，机主描述的故障现象是52套节目收不全。接手后接上室外机通电试机，发现只能收到28个右旋节目，恢复出厂设置重新搜台，故障依旧。将机器处于自动搜索状态时，用万用表测量LNB供电发现其输出的电压始终为13.2V左右，看来是极化电压异常造成收台少故障。

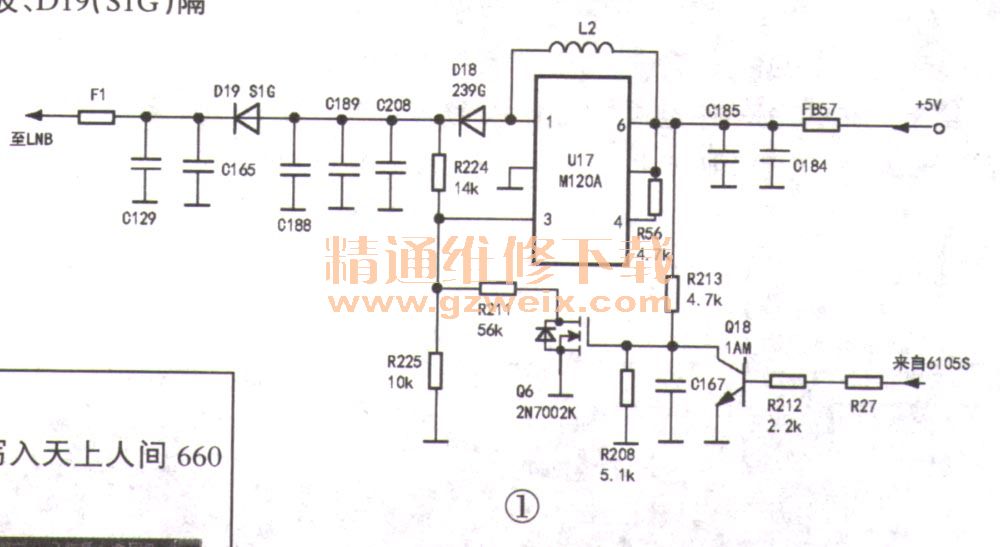

    拆开机器发现该机电源供电比较特殊，它不像一般机器极化电压由电源板输出22V经LM317降压控制后取得，本机电源板仅输出一组5V供电，看来极化电压是由5V升压后获得，如图1所示电路以DC/DC升压型开关电源芯片U17（M120A）为核心组成，5V经保险电阻FB57、C184和C185滤波后送至M120A的⑤、⑥脚，在储能电感L2和续流二极管D18（239G）配合下将5V升到13V或18V，经C188、C189滤波、D19（S1G）隔离，最后经过流保险F1送至室外LNB单元。电源芯片M120A的③脚电压决定输出电压的高低。当机器接收左旋节目时，主芯片GK6105S相应引脚输出低电平，Q18截止，5V电压经8213和8208分压后使N沟道场管Q6（2N7002K，丝印H702K）栅极电压约为2.6V、Q6导通，8211与8225并联，M120A的③脚电压为0.59V、这时输出的极化电压为18.12V左右；当机器接收右旋节目时，主芯片GK6105S相应引脚输出高电平，Q18导通，从而拉低Q6栅极电压使其处于截止状态，M120A的③脚电压为0.60V，这时输出的极化电压为13.2V左右。

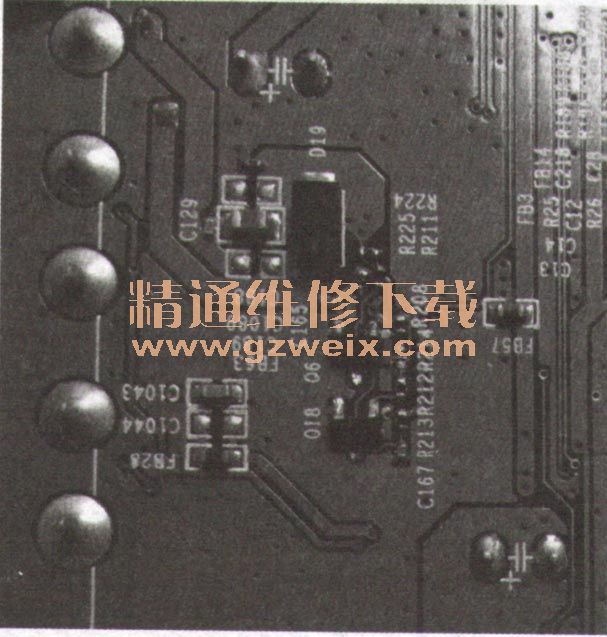

    检查发现无论机器接收何种极化节目，Q6栅极均为低电平，而R212一端电平有变化，这说明主芯片GK6105S已送来了极化控制信号，进一步检查R213和R208阻值正常，怀疑Q18的c、e极间漏电，如图2所示，更换Q18后通电，再次执行自动搜索操作，能收到52套节目，故障排除。
