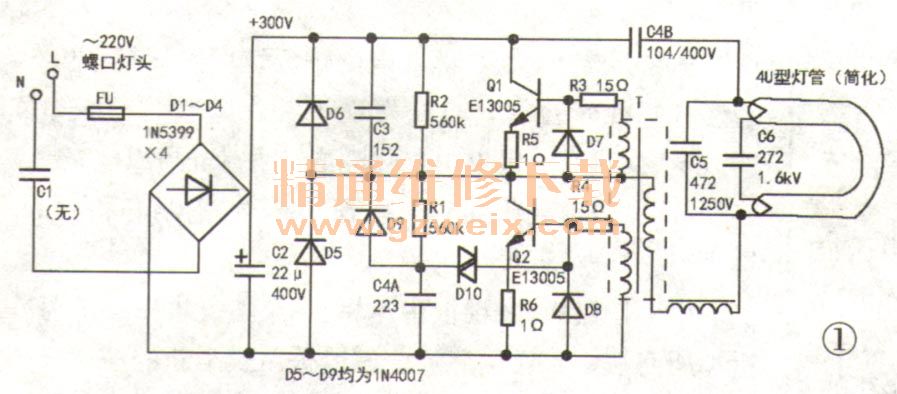

荧光灯管节能灯十分普及且品牌款式繁多，但原理相同，电路相近，图1为“品浪YPZ220/85PL85W0.65A”大功率节能灯的测绘图。一般中小功率节能灯电路简化，去掉了D7、D8、C5，有的连发射极电阻（如图1中的R5、R6）也省了。节能灯能修的就是其内置的紧凑型电子镇流器（俗称小电路板），如灯管破损或发黑、烧断丝，那是修不了的。

    小电路板电源部分是一个简单的市电整流一滤波电路，为故障高发区，但比较好修。对于保险丝FU而言，有的节能灯用1Ω～10Ω小电阻代（有的串联在交流L导线中间）；还有的将细铜箔直接做在印刷板上代替FU。整流二极管多用1N4007，其击穿短路甚至烧断较常见。滤波电解电容规格为400V、105℃，容量按节能灯功率（3W～40W）从1.5μF、2.2μF、3.3μF、6.8μF、10μF递增。此电容易出现容量减小、鼓包或短路。检测该电容时应先放电，确认损坏后在板上做上正负极标记，以免更换时焊错极性。笔者曾见5例麦尔40W节能灯1 0μF/400V电容失容连带击穿Q2（13005），更换这两个元件后修好。
    电源一个隐秘且易忽视的故障点在螺口灯头N处，即金属螺圈与导线的压接处，用久了有的会氧化接触不良，造成灯管不亮或灯光闪烁。这种故障不必拆开，只需用平口改锥在灯头螺圈下沿压紧密就可排除，能用锡焊牢当然更好。
    小电路板的主要部分为振荡一谐振输出电路，易损件除Q1、Q2及其外置电阻外，就是谐振电容C6和启动电阻R2，但这两个元件检测和更换都不难。谐振电容耐压630V～1.6kV，容量2.2nF、3.3nF、4.7nF或5nF，该电容易击穿短路，更换时尽量选用耐压更高的电容。启动电阻阻值用330kΩ、470kΩ或510kΩ，若电阻开路，电路就不起振。
    对于高反压功率管（有的小功率节能灯用13001、13003）烧爆、电路板进水或主板烧焦炭化的，依笔者经验，不必费劲去修理，直接换一块功率相当、尺寸合适的好板即可。

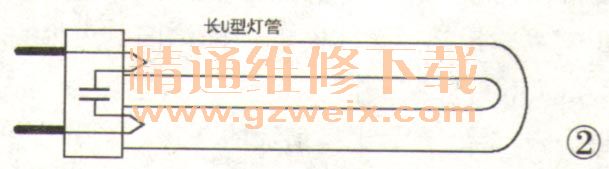

    对于常用的11W节能台灯电路，检修方法同上，不同的是长U型灯管安插在上方的反光灯罩内，而电路板在底座里，谐振电容则藏在灯管端头的铝皮内部，如图2所示，用数字表电容20nF挡测两管脚可测出电容量。若无容量，一般为灯丝断了；若短路，则是谐振电容击穿，可拆开铝皮更换。管脚与灯丝引线压接处有的也会接触不良，焊牢即可。电路板烧毁难修的，可直接用11W～13W的节能灯小电路板代换。

    在实修中发现，小电路板和灯管同时损坏的极少，且灯管损坏远多于小电路板。富余的小电路板除了移花接木修节能灯外，可拆零件，可作AC整流，还可另配脉冲变压器改装成稳压电源。
