谈整车电源分配设计要点
来源:汽车电器  作者:佚名  2014-05-13 08:12:39

    1 整车电源分配的几种方式
    1.1第1种方式

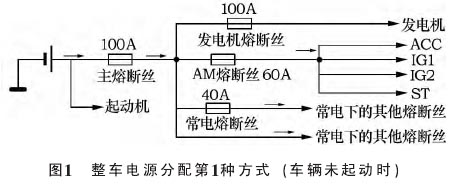

    在车辆未起动时,由蓄电池供电,电流流向如图1所示:主熔断丝→AM熔断丝/常电熔断丝→用电器熔断丝。

    在车辆起动后,发电机供电,电流流向如图2所示:发电机熔断丝→AM熔断丝/常电熔断丝→用电器熔断丝。

    1.2第2种方式
    在车辆未起动时,由蓄电池供电,电流流向如图3所示:主熔断丝→AM熔断丝/常电熔断丝→用电器熔断丝。

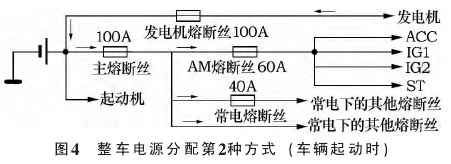

    在车辆起动后,发电机供电,电流流向如图4所示:发电机熔断丝→主熔断丝→AM熔断丝/常电熔断丝→用电器熔断丝。

    1.3第3种方式
    在车辆未起动时,由蓄电池供电,电流流向如如图5所示:电流自AM熔断丝/常电熔断丝→用电器熔断丝。

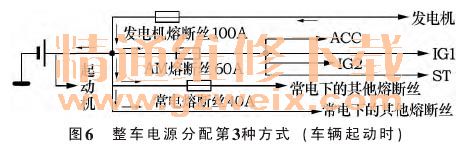

    在车辆起动后,发电机供电,电流流向如图6所示:发电机熔断丝→AM熔断丝/常电熔断丝→用电器熔断丝。

    1.4第4种方式
    在车辆未起动时,由蓄电池供电,电流流向如图7所示。此时的电流分4路:①主熔断丝→AM熔断丝→用电器熔断丝;②主熔断丝→常电下的熔断丝1;③常电熔断丝→常电下的熔断丝2;④常电下的熔断丝3。
在车辆起动后,发电机供电,电流流向如图8所示。电流也分4路:①AM熔断丝/常电熔断丝1→用电器熔断丝;②常电下的熔断丝1;③主熔断丝→常电熔断丝→常电下的熔断丝2;④主熔断丝→常电下的熔断丝3。


    1.5分析
    第1种方案设计相对最为合理、安全。第2种方案在车辆起动后,电流不仅通过了发电机熔断丝,还经过了主熔断丝。熔断丝设计冗余。第3种方案少一个主熔断丝,但考虑车辆绝大部分工况都为起动状态,所以也是可行的。第4种方案在车辆未起动和车辆起动的状态下,均存在用电器熔断丝为一级熔断丝的情况,安全性不可靠。

[1] [2]  下一页
