1.       冷凝器的作用

冷凝器在制冷系统中起着热交换作用。使用久了，管路工作表面会受到污染，热量交换的有效面积和管内容积将减少，使热交换效率降低，同时也会增加流动阻力。因传热不良也会引起冷凝压力升高，因此，需要经常对冷凝器进行排除污垢工作，提高制冷效率和延长使用寿命。

冷凝器的任务是：将压缩机排出的高温，过热蒸汽冷却成为液态制冷剂，冷却过程一般可分为3个过程：

（1)过热蒸气冷却成为干饱和蒸气。由排气温度下的过热蒸气冷却为冷凝温度的干饱和蒸气。

（2）干饱和蒸气冷却为饱和液体。干饱和蒸气在冷凝温度 tk 下冷凝成饱和液体，这一过程，就是蒸气凝结为液体的过程。

（3)饱和液体进一步被冷却为过冷液体。由于冷却介质(水或空气)的温度总是低于冷凝温度，故在冷凝器的末端，饱和液体一般还可进一步被冷却，使其成为过冷液体。

2. 冷凝器有哪几种主要型式

冷凝器按其冷却方式可分为 3 大类型：

(1)水冷式。在这类冷凝器中，制冷剂放出的热量被冷却水带走。冷却水可以一次流过，也可循环使用。当使用循环水时，需建有冷却水塔或冷水池。水冷式冷凝器有壳管式、套管式、沉浸式等结构型式。

(2)空气冷却式(或称风冷式)。在这类冷凝器中，制冷剂放出的热量被空气带走。它的结构型式主要为好几组蛇型盘管所组成。由于空气的传热性能很差，故通常都在蛇型盘管外加肋片，以增加空气侧的传热面积，同时采用通风机来加速空气流动，以增加空气侧的传热效果。

(3)蒸发式及淋水式。这类冷凝器中，制冷剂是在管内冷凝，管外是同时受到水及空气的冷却。

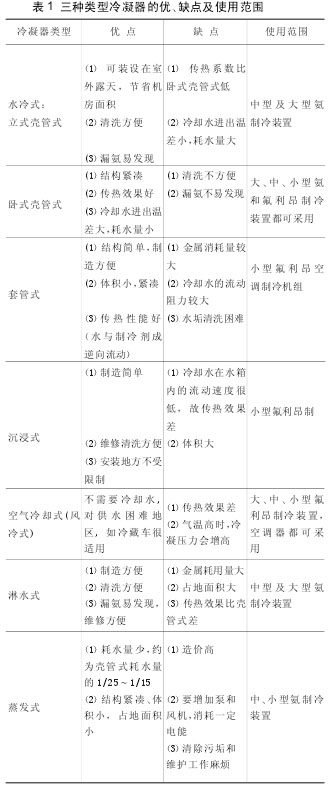

以上 3 种类型冷凝器的优、缺点及使用范围，如表1 所示。

冷凝器型式选择原则：冷凝器的选择取决于水温、水质、水量及气候等条件，还与制冷剂的种类，机房的布置要求等有关系。通常可根据下列情况来选择：

①立式冷凝器适用于水质较差，而水源丰富的地区，一般布置在机房外面。

②卧式冷凝器适用于水温较低、水质较好的条件。氨和氟利昂制冷剂都可用，一般布置在室内。

③淋水式冷凝器适用于空气相对湿度较低，水源不足或水质较差的条件。一般都布置在室外通风良好的地方。

④蒸发式冷凝器由于消耗的水量很小，故特别适用于水源缺乏的地区。当空气中的相对湿度较低时，效果比较好。蒸发式冷凝器一般布置在厂房的屋顶，或室外通风良好的地方。

⑤空气冷却冷凝器，主要适用于小型氟利昂制冷装置

(国外也有用于较大制冷装置)。氨制冷装置中不采用。

3. 冷凝器的维护

( 1) 空冷式( 风冷式) 冷凝器的结尘与清除

①冷凝器的结尘。空冷式冷凝器是以空气作为冷却介质，而环境中的空气里总混杂有一些灰尘，空气流动时与冷凝器外表面接触，灰尘就粘结在上面，肋片间隙就被灰尘堵塞，空气不能顺利地从间隙中通过，造成肋片和散热管不能与外界空气进行正常的热交换。因此，必须定期检查冷凝器的结尘情况，并及时清除灰尘。

②空冷式冷凝器的除尘方法：用细钢丝平刷，将冷凝器前后的外表面灰尘刷净，对肋片里面深处的灰尘，可用压缩空气吹净。

( 2) 蒸发式冷凝器的维护

蒸发式冷凝器四周侧板所有接缝处不应有明显漏风、漏水现象；喷嘴孔要根据水垢情况，定期进行清洗和除垢。

( 3) 水冷式冷凝器的维护

1)水冷式冷凝器的结垢。水冷式冷凝器所用的冷却水在冷却管壁流动时，水里的杂质一部分就沉积在冷却管上，同时经与温度较高的制冷剂蒸汽换热后，水温升高，则溶解于水中的盐类就分解并析出沉淀在冷却管上，粘结成水垢。时间长了，污垢越结越厚，使冷却管直径越来越小，阻碍了冷却水流动。

此外，污垢本身还具有较大的热阻，就造成冷凝器热量不能及时排出，冷凝温度升高，影响制冷机的制冷量。因此要定期清除水垢。
