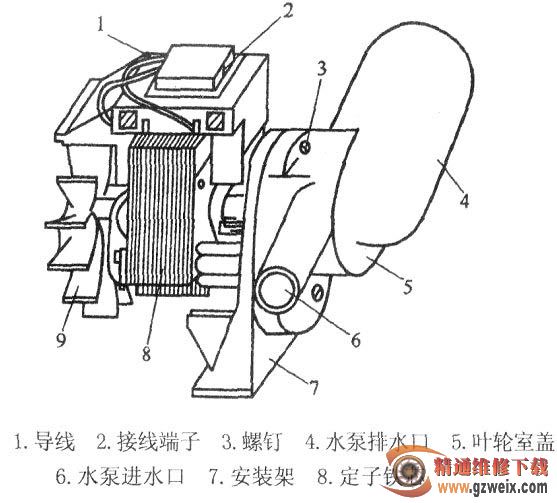

滚筒式洗衣机采用排水泵排水，排水泵结构如下图所示。排水泵由开启式单相罩极电机和叶轮组成，功率为90W。排水泵电机装有过热保护器，当排水泵堵转、温升过高或出现异常时，过热保护器会动作，电路自动切断，停止对电机供电。待温度下降后，过热保护器又自动接通。排水泵安装在洗衣机箱体的左后部，其扬程为1.5m，排水量为25L/min。
　　
　　滚筒式洗衣机不排水，故障原因是排水泵不运转。若两接线正常，测其两接线端：若没有220V电压，则是排水泵供电电路有故障，应排除电路故障；若有220V电压，可判定为排水泵有故障，这时就需要检修排水泵。
　　
　　检查排水泵故障时，将洗衣机置于排水状态，仔细听排水泵是否发出“嗡嗡”声（因排水时滚筒也转动，故需要仔细判断）。若有“嗡嗡”声，则电机绕组是正常的；若无“嗡嗡”声，则是电机绕组已烧毁或断路。

检查时需要注意，若电机定子铁芯温度很高，过热保护器会动作，此时无“嗡嗡”声。可待电机定子铁芯温度降低（约70℃）时，再通电检查有无，嗡嗡”声。
　　
　　1．排水泵有“嗡嗡”声
　　
　　检查排水泵风扇是否被异物缠绕，或风扇扇叶变形碰到定子铁芯上。对于后者，可对变形的扇叶用电吹风加热，使之变软，加以矫正。
　　
　　检查排水泵泵体内，是否是硬币、钮扣等物卡住了叶轮，使之不能排水。如有异物，需打开排水泵叶轮室盖，取出异物。
　　
　　若用手拨动风扇，拨不动或有些费力，则是排水泵受潮生锈，造成转子不能转动，致使排水泵不能排水。
　　
　　排除方法是：将排水泵拆下并拆开，消除锈斑，添加润滑油，即可排除故障。
　　
　　若用手拨动风扇，可正常转动，或可慢慢转动起来，转动方向同拨动方向，则故障原因是罩极电机的短路铜环断裂了。找出短路铜环的断裂处，重新焊好，排水泵就能正常转动。
　　
　　2．排水泵无“嗡嗡”声
　　

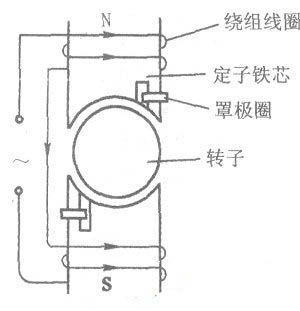

　　检查时先看排水泵外观，若定子绕组的塑料密封层变形，则说明定子绕组已烧毁。若密封层完好，则用万用表R×10Q档测电机两接线端的电阻：若阻值为无穷大，则是电机绕组开路；若阻值为零，则是电机绕组短路。单相罩极式排水泵正常阻值为28Q左右，永磁式排水泵为200Q左右。单相罩极式排水泵电机为凸极式，每个凸极上套有一个线圈（见下图），两个线圈的线径和匝数完全相同，电阻值相等。对有断路或短路的定子绕组，分别测量两个线圈的电阻值，就可以知道哪个线圈有断路或短路故障，对有故障的线圈进行更换，必要时可更换整个排水泵。
　　
　　若两线圈的电阻值都正常，而定子绕组断路，若是在低温情况下测量，则是热保护器发生了故障。对于有故障的热保护器，可更换。热保护器的热保护动作点约120℃，复位点约70℃，迫不得已时可暂时不用。
