故障现象
    据用户介绍，该全自动洗衣机接通电源后，指示灯均不亮，功能按钮开关全部失效，不能进行工作。
    故障分析
    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电电路、微处理器控制电路有关。检修时，可先对这两部分电路进行检查。
故障检修
1．判断故障的大概部位
      （1）接通电源以后，检查由VD18-VD21整流、C14滤波后＋14 V左右的直流电压基本正常，三端固定稳压集成电路7805的③脚输出15V电压也无问题，且该电压也加到了微处理器控制电路中ZILOG-ICL9619集成电路的①脚上。

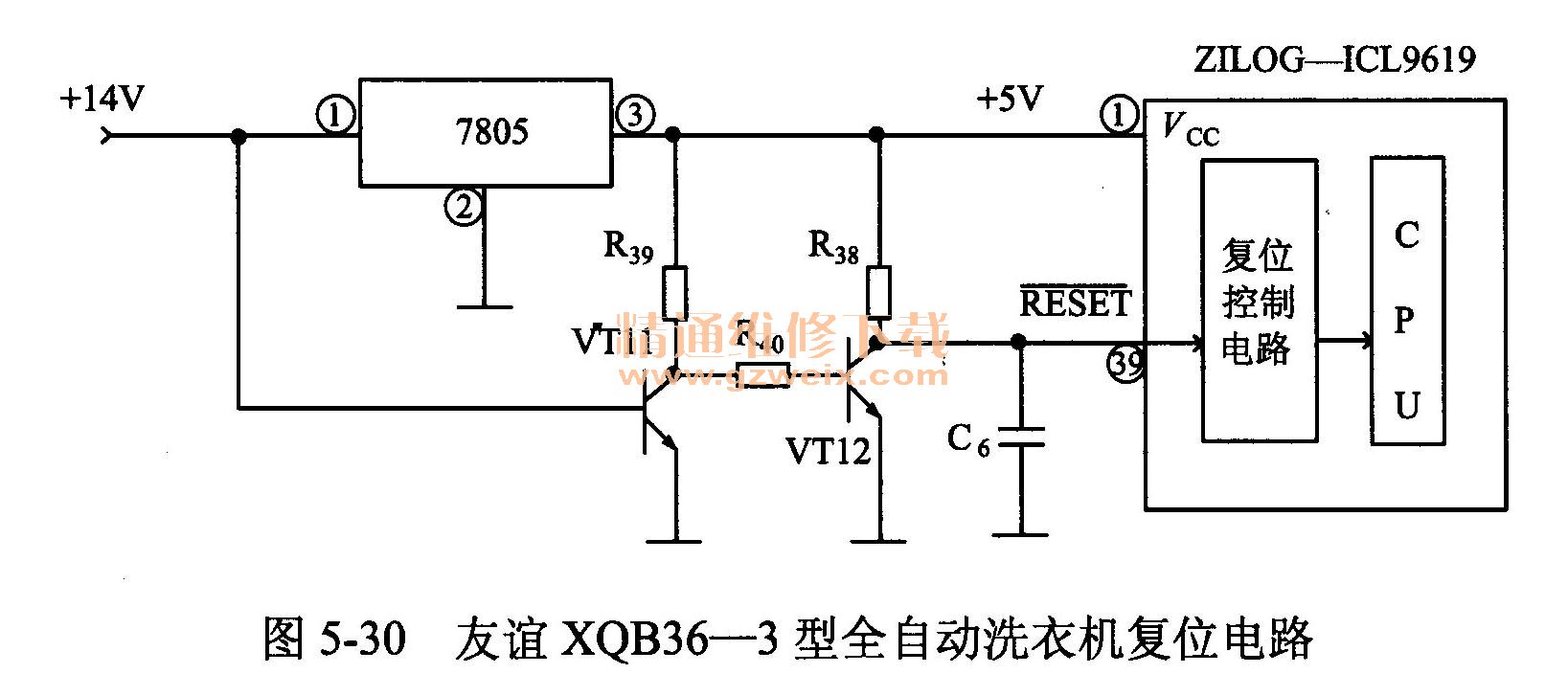

    （2）采用示波器检查ZILOG-ICL9619微处理器的②与③脚组成的时钟振荡电路上的振荡波形也正常，但检查C6电容器上的复位电压始终处于低电平，正常情况下复位后的电压应上升为4.5 V左右。相关电路如图5-30所示。

      （3）对复位电路中的Rag, VT12、VT11、C6等进行检查，结果发现VT12管的集电极与发射极之间的正、反向电阻值近于0Ω，将其拆下来进行检查，发现其己经击穿短路。
    2．故障处理
    更换一只新的、同规格的9016型晶体管装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
    提示
    当每次洗衣机接通电源后，+5V电压一路加到微处理器ZILOG-ICL9619集成电路的①脚供电电压输入端；另一路经R3：电阻器加到微处理器ZILOG-ICL9619的RESET（低电平有效）端口39脚上，但由于电容器上的电压不会突变，故该电压先对C6电容器进充电，所以RESET接口端39脚有一段时间为低电平，接口端RESET电压达到4.5 V的时间要比微处理器Vcc接口①脚得到的+5V电压要延迟一段时间，以使微处理器复位。故当VT12管击穿短路以后，就会使微处理器ZILOG-ICL9619的复位接口39脚端RESET始终为低电平处于复位状态，从而造成了上述故障。
