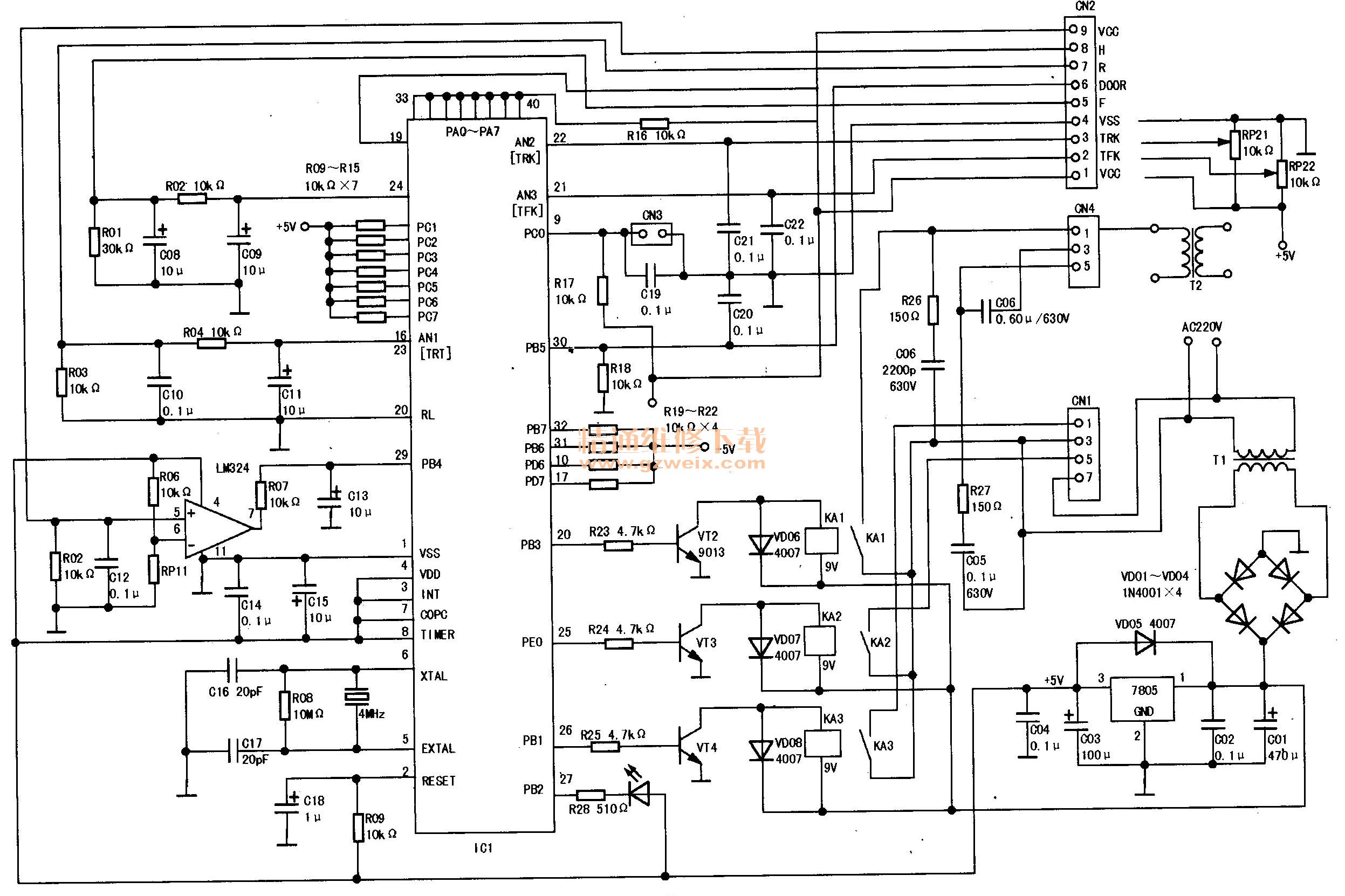

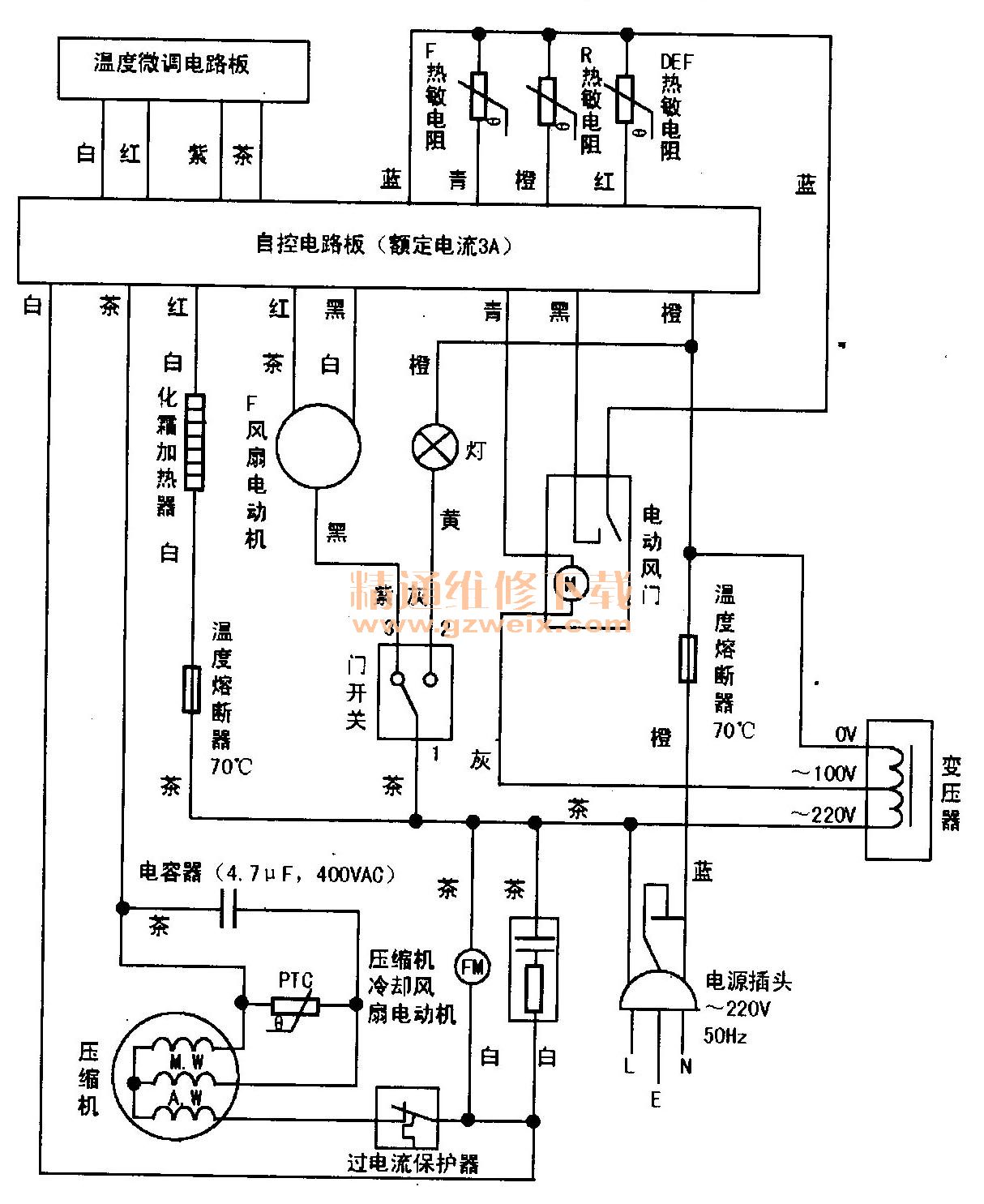

华菱BCD-320型冰箱为间冷式电脑控温，微电脑化霜、四温区设置，冷冻、果蔬抽屉为拉手隐形设计，正常情况下作为门体，使用时作为拉手将抽屉拉出。具有冷藏存放、冰温微冻、冷冻储藏、果蔬保鲜等功能。该冰箱接线图见图1，控制电路图见图2。

一、结构特点
    冰箱上部为138L容积冷藏室，内置23L容积可在－2℃～3℃之间调节的冰温室；中部两抽屉总有效容积为86L的冷冻室，其中设有制冰和储冰间，紧急情况下也可使用速冻功能使其温度快速下降。下部为76L的果蔬室，同为抽屉式门体，调节果蔬室内的温控风门可进行冷藏与冷却转换，温度可调范围在5℃～14℃之间。

二、风道循环
    制冷蒸发器置于冷冻室后背，前有ABS塑料板遮挡，隐蔽其上的风扇电机将蒸发器产生的冷气通过风道输送至各温室。在ABS塑料板下沿有回风道口，整个冷气可在各温室内有效循环。

三、电路控制
      1．降压整流：市电220V经变压器T降为9V电压，经VD1～VD4桥式整流，C01～C04电容滤波，其中一路经7805三端稳压块形成恒定平稳的＋5V直流电，供给单片机IC1和LM324运算放大器，VT2-VT4提供工作电流。
      2．温度检测：该冰箱共有三只电子传感器，即CN2上8、7、5所对应的H、R、F，分别代表冷冻、冷藏和蒸发器的工作温度。冰箱工作时，随着时间的延长、温度的逐步降低，传感器阻值也会发生相应的变化，并通过单片机IC1转换成电平信号传递给执行元器件。R01～R04,C08～C 11就是减少杂波，排除干扰，增强信号的重要元件。

    3．开停控制：可变电阻RP21, RP22是控制冷藏和冷冻温度的，当其信号输入到⑧、⑩脚时，单片机IC1对冷藏、冷冻室温度感温信号输入脚⑩、⑩的信号进行比较，以决定冰箱开停或控制风门的开闭。当冷冻调节旋钮指示标记对应“弱、中、强”时，冷冻温度分别为－20℃～－18℃、－22℃～－20℃、－24℃～－22℃；冷藏温度调节旋钮对应“弱、中、强”时，冷藏温度值分别为7℃～9℃；5℃～7℃、3～5℃，单片机IC1据此对应温度信号传递的数据作出开停的指令。

    4.继电器功用：前面交代过，冷藏温度是由冷冻蒸发器产生的冷量通过风道传递完成的，KA1继电器就是控制冷藏温度风门的。当冷藏室内温度控制在设定范围内（±1℃）时，冷藏风门是关闭的，也就是说KA1继电器是静止的，而当冷藏温度上升到开机点时，单片机IC1会依据RT信号处理程序接通KA1, KA2继电器，KA1继电器接通后，风门电机开始运转，风门由此徐徐打开，直至风门开启到设计位置时，风门位置开关接通，单片机IC1接此信号后，切断KA1继电器控制电路，KA 1继电器断电释放，风门电机停止转动。此时只能说明冷藏‘’温度已达到设定要求，但KA2继电器是控制压缩机开停的，所以KA1继电器和KA2继电器同时吸合，却不一定会同时释放，因为冷冻室还需要制冷，直至冷冻室达到设定温度时KA2继电器才会释放、压缩机停止运转。

    5．微电脑除霜：压缩机任何时候的工作运行，都被单片机IC1内置计算计时器掌控，当压缩机累计运行时间达12h时，单片机IC1会发出停机指令，切断KA2工作信号，与此同时KA3继电器接通，化藉加热器得电工作，进入化IR程序，当蒸发器感应到5℃时，置于蒸发器出口端的DEF热敏电阻将此温度信号传递至LM324运算放大器，运算放大器将此信号传递至单片机IC1,单片机IC1接收到此信号后切断KA3继电器控制信号，KA3断电释放，化霜加热程序终止。

    感想：该冰箱有四温区，以适应存放不同温度的各种食品，但它却没有作为转换制冷剂流向的电磁阀，这是彰显个性的一大特点，减少了元器件，温区设置一个不少，相对于维修和消费者使用而言，两者均获得了方便与实用，这是写作该文的立足点，也是出发点。
