威力XQB30-1型微洗衣机显示正常但蜂鸣器不响且整机不工作
来源:本站整理  作者:佚名  2013-10-02 16:07:30

    一台威力XQB30-1型微电脑控制式全自动洗衣机,据用户介绍,该全自动洗衣机接通电源后,操作功能按钮时,显示正常,但蜂鸣器不响,整机也不能进入正常的工作状态。
  故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的系统控制微处理器电路有关。检修时,可先对这部分电路进行检查。
  故障检修
    1.判断故障的大概部位      (1)检查提供给微处理器IC1(WEILI-001)的+5V工作电压在正常值范围内,且
稳定。
      (2)测量提供给微处理器IC1(WEILI-001)的④脚上的复位电压也无明显的异常现象。

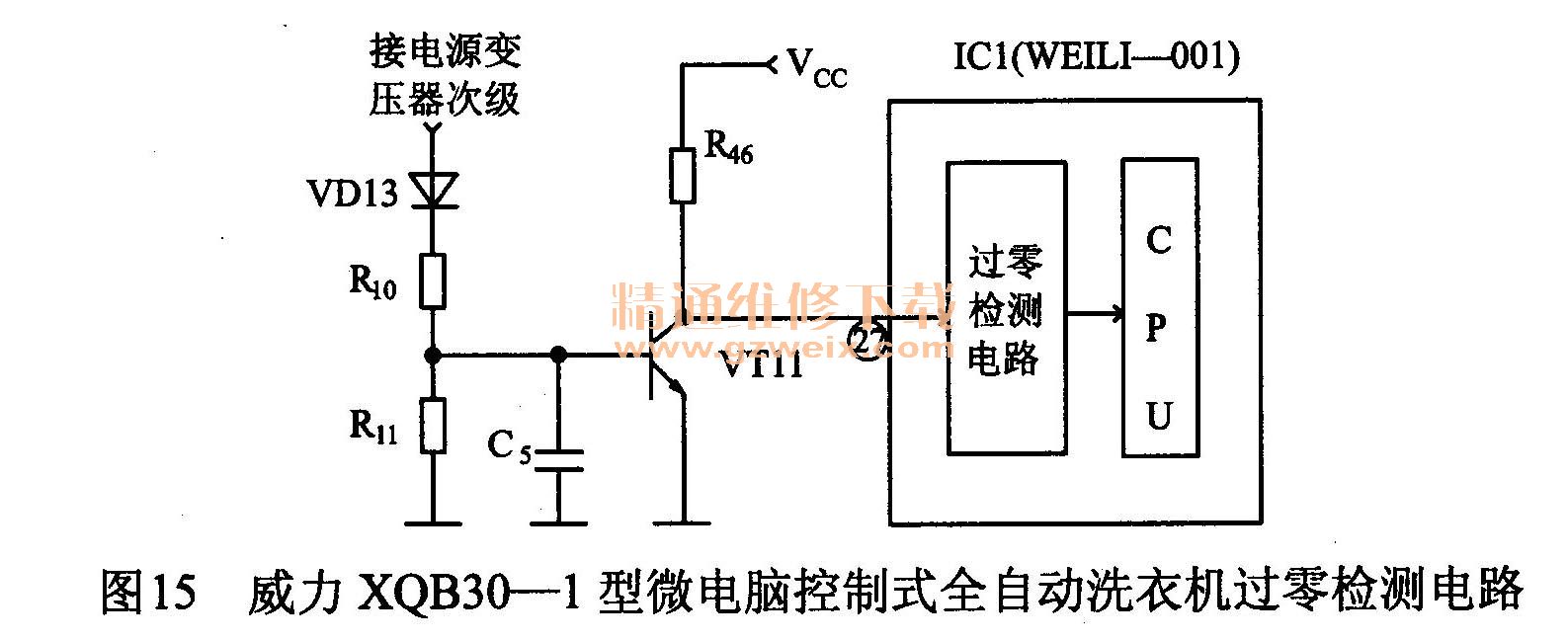

    (3)用示波器检查微处理器控制芯片ICI (WEILI-001)的时钟振荡引脚②与③脚电路上的振荡波形正常。怀疑IC1(WEILI-001)的过零检测电路有问题,相关电路如图15所示。
威力XQB30-1型微电脑控制式全自动洗衣机过零检测电路

    (4)对IC 1的27脚外接的过零检测电路中的有关元器件进行检查,结果发现C5电容器严重漏电。
    2.故障处理
    更换一只新的、同规格的4700pF电容器装上后,接通电源试机,洗衣机的进水可以自动停止,故障排除。
