一台威力XQB30-1型微电脑控制式全自动洗衣机，据用户介绍，该洗衣机插上电源插头进行功能操作时，洗衣机面板上的指示灯不亮，整机也不能工作。
    故障分析
    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时，可先对这两方面电路进行检查。
    故障检修
    1．判断故障的大概部位
      （1）接通电源后，测量加到电源变压器T初级上的220 V交流市电基本正常，次级输出12V与24V左右的两组交流低压也无问题。
      （2）测量0.5A/50的整流桥堆整流、C6电容器滤波后的约＋14V直流电压正常，三端固定稳压集成电路IC2 （LM7805）输出的＋5 V电压正常，且该电压也加到了微处理器集成电路IC 1 （WEILI-001）的工作电压输入端①脚上。

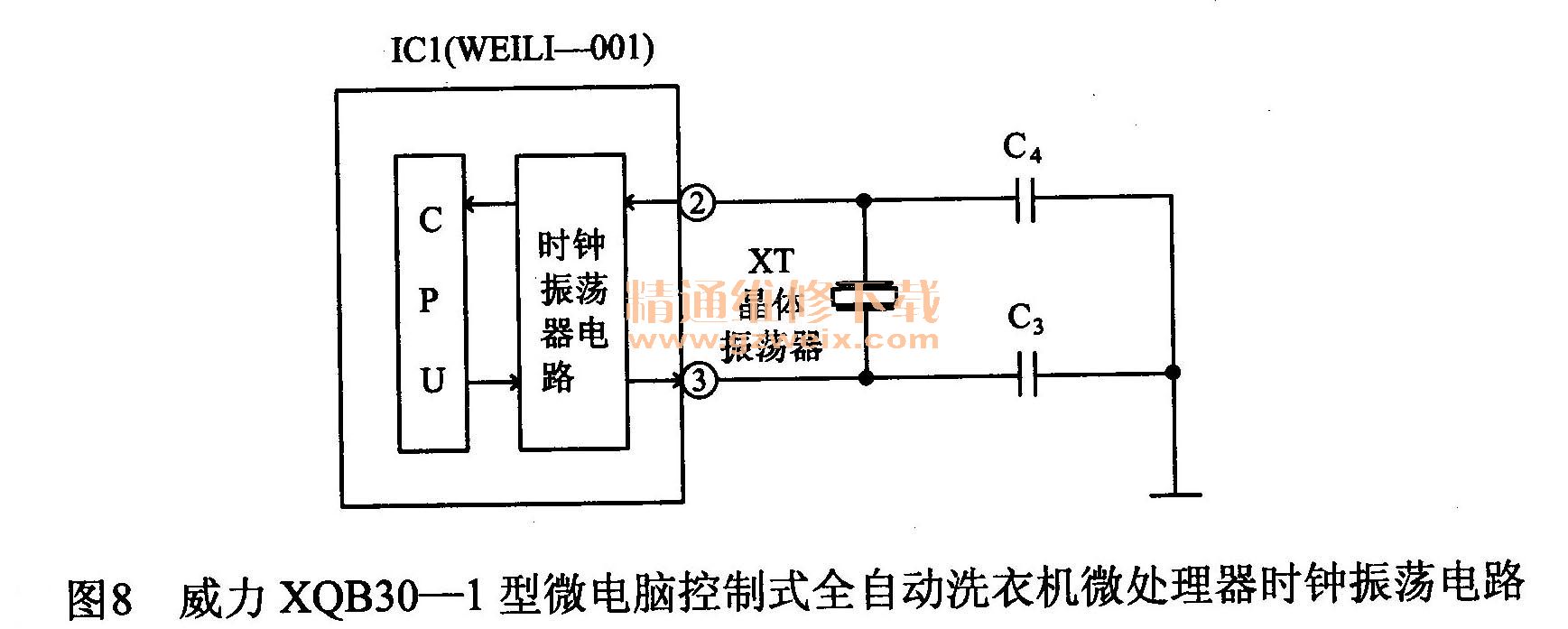

      （3）检查系统控制微处理器IC1（WEILI-001）的复位信号输入端④脚上的复位信号无问题，但用示波器检查时钟振荡电路②与③脚上无时钟振荡波形。相关电路如图8所示。

    （4）示WEILI-001）的②与③脚及其两引脚之间连接的石英晶体振荡器XT（2 MHz）,C4与C3电容器进行检查，结果发现IC1（WEILI-001）的③脚脱焊。
    2．故障处理
    加锡将IC 1 （WEILI-001）脱焊的③脚重焊牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
