威力XQB30-1型洗衣机不工作且全部指示灯都不亮
来源:本站整理  作者:佚名  2013-10-11 09:57:33

    一台威力XQB30-1型微电脑控制式全自动洗衣机,该全自动洗衣机接通电源后,指示灯均不亮,功能按钮开关全部失效,不能进行工作。
  故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的供电电路、微处理器控制电路有关。检修时,可先对这两部分电路进行检查。
  故障检修
    1.判断故障的大概部位
      (1)接通电源后,测量加到电源变压器T初级上的220 V交流市电基本正常,次级输出12V与24 V左右的两组交流低压也无问题。
      (2)测量0.5A/50的整流桥堆整流、C6电容器滤波后的约+14 V直流电压正常,三端固定稳压集成电路IC2 (LM7805 )输出的+5 V电压正常,且该电压也加到了微处理器集成电路IC 1 (WEILI-001)的工作电压输入端①脚上。
      (3)采用示波器检查微处理器控制芯片IC1 (WEILI-001)的时钟振荡引脚②与③脚电路上的振荡波形也正常,但检查IC1(WEILI-001)的④脚复位端的C14电容器上的复位电压始终处于低电平,正常情况下复位后的电压应上升为3.8 V左右。相关电路如图9所示。

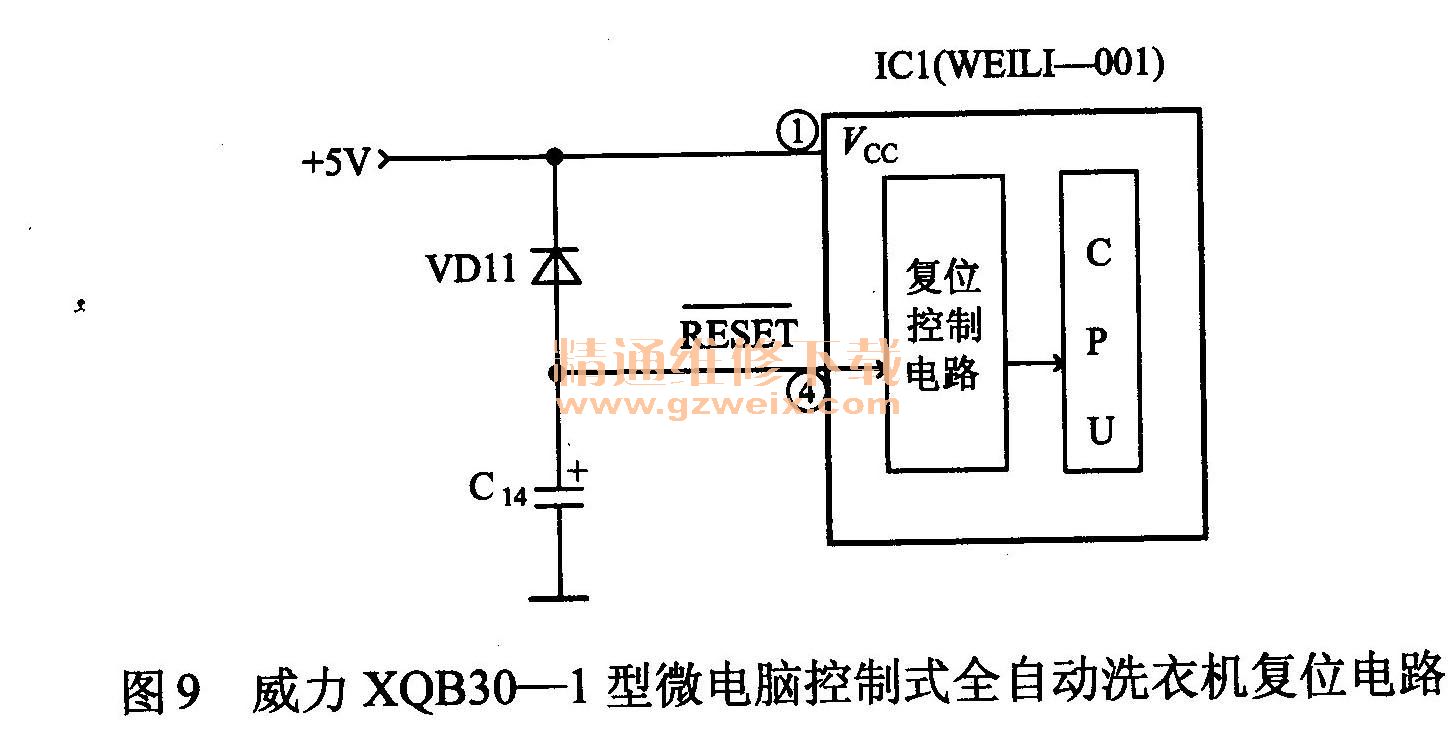

威力XQB30-1型微电脑控制式全自动洗衣机复位电路

      (4)对ICI (WEILI-001)的④脚复位端的C14电容器、VD11二极管进行检查,结果发现C14电容器无充放电能力,显然己经开路。
2.故障处理
      更换一只新的、同规格的1μF/16 V装上后,接通电源试机,洗衣机的工作恢复了正常,
  故障排除。
