威力XPB55-553S型洗衣机脱水电动机不能工作
来源:本站整理  作者:佚名  2013-10-10 09:09:11

    一台威力XPB55-553S型微电脑控制式洗衣机,据用户介绍,该洗衣机插上电源插头进行功能操作时,洗涤工作基本正常,但脱水电动机不能工作。
  故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与微处理器控制的脱水电动机控制电路或脱水电动机本身有关。该洗衣机的脱水电动机的控制电路主要由微处理器IC1(TMP47400RN-GD87)的③脚与晶体管VT4、双向晶闸管VS3、脱水电动机M2等组成,相关电路如图6所示。检修时,可先对这部分电路进行检查。不过,当MK安全开关异常接触不良时,也会引起上述故障,对此也不容忽视。

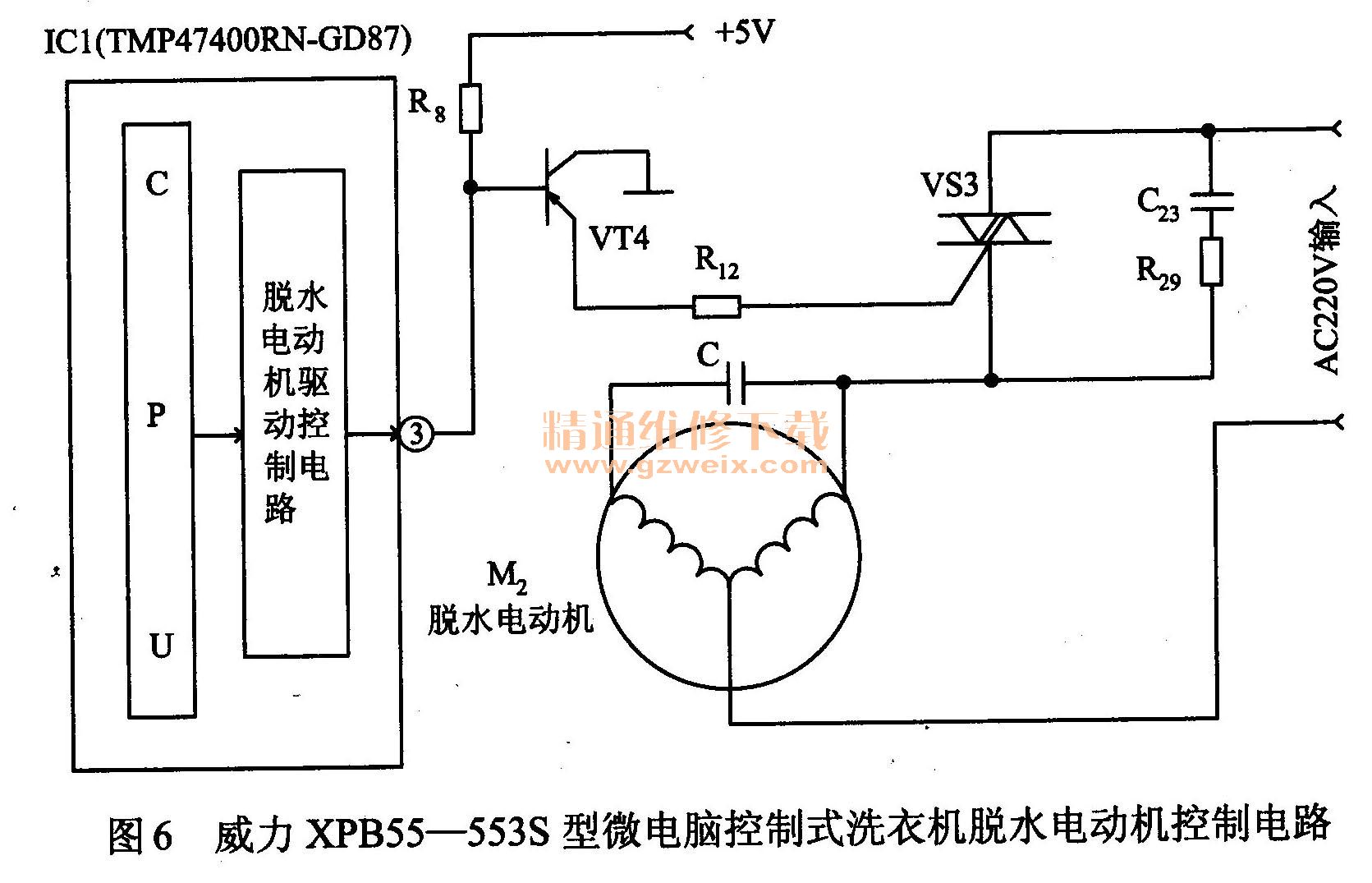

威力XPB55-553S型微电脑控制式洗衣机脱水电动机控制电路

故障检修
    1.判断故障的大概部位
    (1)首先采用万用表对脱水安全开关MK的接触情况进行检查,发现其通断良好,为防止误判,采用短导线将安全开关MK的两端短接,然后接通电源进行脱水试验,故障依然存在。由此排除了安全开关出问题的可能性。
    (2)测量微处理器IC1(TMP47400RN-GD87)的③脚输出的高、低变化的电平基本正常,说明微处理器输出的控制信号基本正常。
      (3)测量加到双向晶闸管VS3控制栅极上的控制电平,结果发现加在VS3栅极上的电平基本正常,怀疑双向晶闸管VS3本身不良或脱水电动机M2及其启动电容器有可能损坏的问题。
      (4)断电后,本着先易后难的原则,先对双向晶闸管VS3、脱水电动机M:启动电容器C进行检查,结果发现启动电容器C炸裂,引脚已经断开。
    2.故障处理
    更换一只新的、同规格的交流启动电容器装上后,接通电源试机,洗衣机的脱水工作恢复了正常,故障排除。
