一台威力XPB55-553S型微电脑控制式洗衣机，据用户介绍，该洗衣机插上电源插头进行功能操作时，按压按键进行洗涤工作时，洗涤电动机只能做一个方向运转。
  故障分析

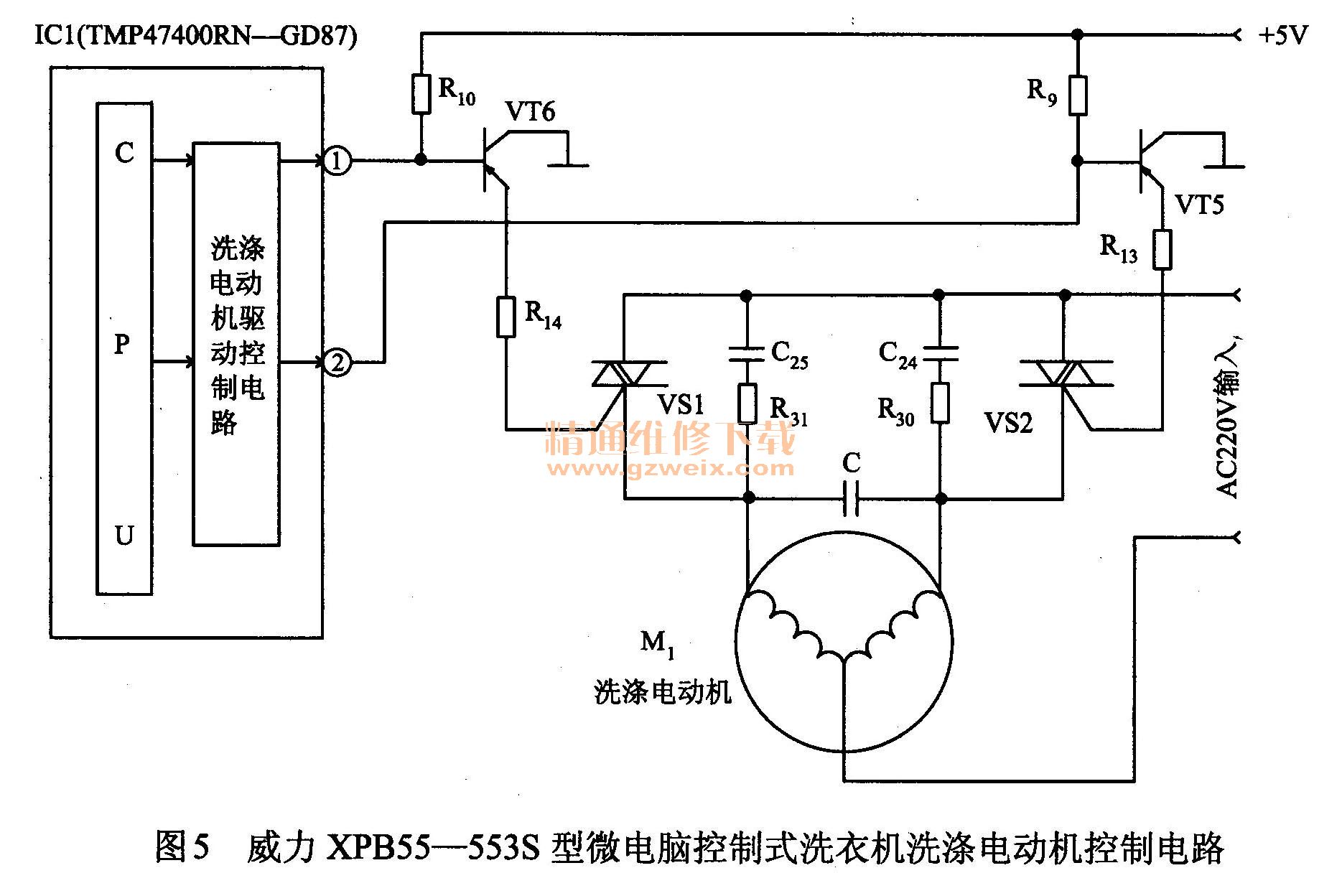

    根据用户介绍的情况来看，出现这种故障的部位通常与微处理器控制的洗涤电动机控制电路有关。该洗衣机的洗涤电动机的控制电路主要由微处理器IC1（TMP47400RN-GD87）的①、②脚与VT6、VT5、双向晶闸管VS2、VS 1、洗涤电动机M1等组成，相关电路如图5所示。检修时，可先对这部分电路进行检查。

故障检修
1．判断故障的大概部位
    （1）接通电源后，在按压操作按键进行正、反向洗涤工作时，测量微处理器IC1（TMP47400RN=GD87）的①与②脚输出的高、低变化的电平基本正常，说明微处理器输出的控制信号基本正常。
    （2）测量加到两只双向晶闸管VS2、VS 1控制栅极上的控制电平，结果发现加在VS1栅极上的电平基本正常，但VS2栅极上始终没有控制电平信号。
      （3）断电后，对VS2栅极与IC1（TMP47400RN-GD87 ）的②脚之间的电路元器件进行检查，结果发现VS2的栅极锈蚀齐根部断裂，显然已经损坏。

    2．故障处理
    更换一只新的、同规格的双向晶闸管装上后，接通电源试机，洗衣机的洗涤工作恢复了正常，故障排除。
    提示
    洗涤电动机M1的正、反向的工作受微处理器IC1（TMP47400RN-GD87 ）的①与②脚输出的高、低电平的控制。当微处理器DSD8731的①脚输出的低电平使VT6管导通后，就会使VS1也导通，使洗涤电动机M1的左端绕组得电进行一个方向的运转；当微处理器ICI1（TMP47400RN-GD87）的②脚输出的低电平使VT5管导通后，就会使VS2也导通，使洗涤电动机M1的右端绕组得电进行另一个方向的运转，从而实现了洗涤电动机M1的正、反向运转控制。故当VS2的栅极锈蚀齐根部断裂以后，就会使洗涤电动机M1的右端绕组一直无法得电，从而导致了上述故障。
