威力XPB55-553S型洗衣机指示灯不亮且整机无任何反应
来源:本站整理  作者:佚名  2013-10-08 15:42:22

    一台威力XPB55-553S型微电脑控制式洗衣机,据用户介绍,该洗衣机插上电源插头进行功能操作时,洗衣机面板上的指示灯不亮,整机无任何反应。
  故障分析
    根据用户介绍的情况来看,出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时,可先对这两方面电路进行检查。
  故障检修
    1.判断故障的大概部位
      (1)接通电源后,测量加到电源变压器T1初级上的220 V交流市电基本正常,次级输出12V左右的交流低压也无问题。

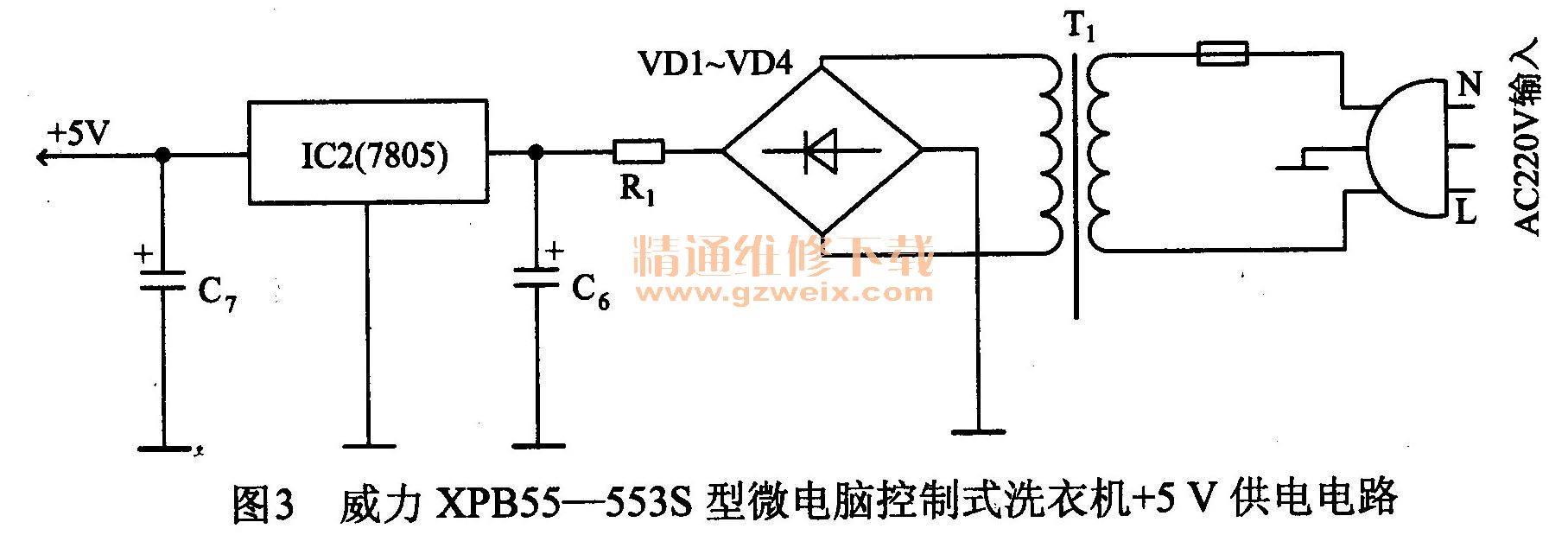

    (2)测量VD 1~VD4组成的整流桥路整流、R1电阻器限流、C6电容器滤波后的电压为0V。相关电路如图3所示。
威力XPB55-553S型微电脑控制式洗衣机+5V供电电路

    (3)断电后,对整流、滤波电路中的有关元器件进行检查,发现限流电阻器R1的电阻值为∞,显然已经开路,C6电容器漏电。

2.故障处理
    更换新的、同规格的限流电阻器与滤波电容器装上后,接通电源试机,洗衣机的工作恢复了正常,故障排除。
