4.传动部分
    传动部分主要由电动机、皮带轮及传动皮带等组成。
    滚筒洗衣机的内筒不仅要以低速、高速转动，而且还要频繁地正反转，由于内筒的质量大，所以要求转动扭矩也要大，这些均要由电动机承担，因此滚筒式洗衣机中对电动机的要求也较高。
    洗衣机广泛采用电容运转式电动机，因为这种电动机具有运行性能和启动性能好，过载能力强的优点。在滚筒式洗衣机中，采用的是电容运转式双速电动机。它由两组线圈装在同一定子上，使之有不同的转速，相当于两个不同转速的电动机合为一体。与双速电机配套使用的电容器串接在启动绕组回路中，由于电容器的容抗作用，可使流入启动绕组的电流在相位上超前于主绕组电流一个电角度，从而形成旋转磁场，致使电动机启动运转。
    在电动机上安装的小皮带轮是用铸钢制成的，传动皮带所带动的大皮带轮一般为铝合金制成，如图7所示。大皮带轮与内筒骨架转轴固定在一起，从而实现内筒的转动。

    5．给排水部分
    （1）给水系统

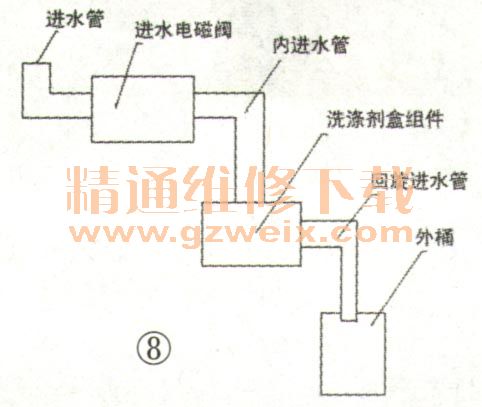

    给水系统主要由进水管、进水电磁阀、内进水管、洗涤剂盒、回旋进水管组成，其示意图如图8所示。

    进水管是由两端带有紧固螺纹管接头的橡胶管制成，耐腐蚀、耐老化、耐高水压。一端与洗衣机上的进水电磁阀连接；另一端与自来水笼头连接。内进水管，是连接电磁阀与洗涤剂盒的进水通道，用普通橡胶制成。回旋进水管，是连接洗涤剂盒出水口与盛水桶（外筒）进水口的橡胶管，用耐酸碱橡胶制成，自来水由该管进入盛水桶内。

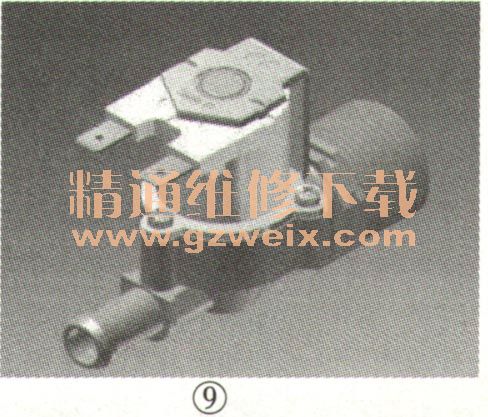

    进水电磁阀起着控制水源开关的作用，外形如图9所示。电磁阀内置一电磁线圈，线圈内有一圆柱形可磁化的防锈金属芯。在没有通电时，钢芯被上端的弹簧压住，密封住阀中的气体，阀门是关闭的。接通电源后，由于电磁力的作用，阀芯被吸引，阀中的气孔被打开，自来水通过自身的压力，将阀门打开，水从阀中流过。断电后，阀芯又被弹簧压下封住气孔，阀门紧闭。

    提示：若要打开进水电磁间，必须具备两个条件：一是要给电磁间线圈加上相应的工作电压，二是自来水要有一定的压力。
    内进水管是连接电磁阀与洗涤剂盒的进水管道，用普通橡胶制成。

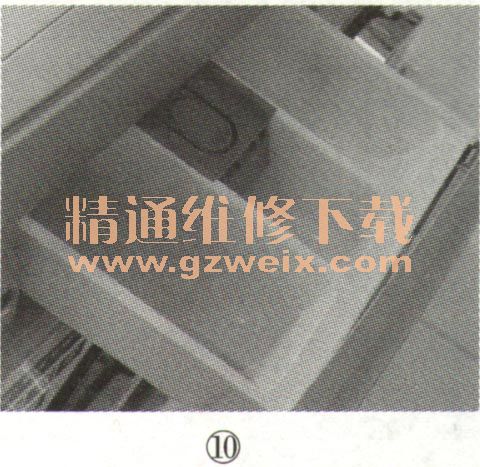

    洗涤剂盒组件由洗涤剂盒上盖、分水联动机构、洗涤剂盒骨架和洗涤剂盒抽屉组成。洗涤剂盒上盖内由分水槽和喷嘴组成，如图10所示。当自来水进入洗涤剂盒上盖内时，由喷嘴根据程序指令将水喷到指定的水槽内，水从该水槽中的小孔流出，流到洗涤剂盒抽屉中，再进入洗衣机盛水桶内。

    分水联动机构，是洗涤剂盒与程序控制器之间的连接机构，由小扇齿轮、大扇齿轮、摩擦垫、杠杆臂、控制杆、喷嘴和弹簧组成，安装在洗涤剂盒上盖和程控器之间，它的一端与洗涤剂盒上盖喷嘴柄连接，另一端与程序控制器分水凸轮接触。当程序控制器工作时，凸轮控制分水联动机构，将自来水按照程序要求，自动分配进水。

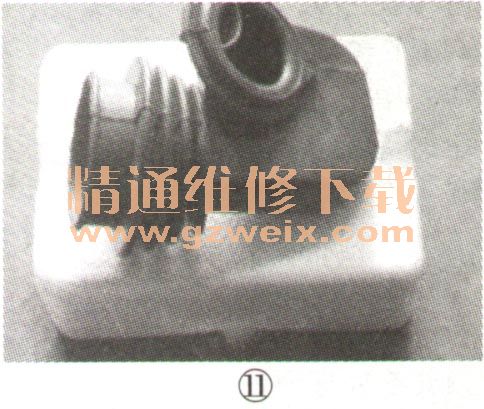

    回旋进水管是连接洗涤剂盒出水口与盛水桶（外桶）进水口的橡胶管，如图11所示。回旋进水管由耐酸碱橡胶制成，自来水由该管进入盛水桶内。
