（2）排水系统
   排水系统主要由排水波纹管、过滤器、排水泵连接管、排水泵、排水管组成。

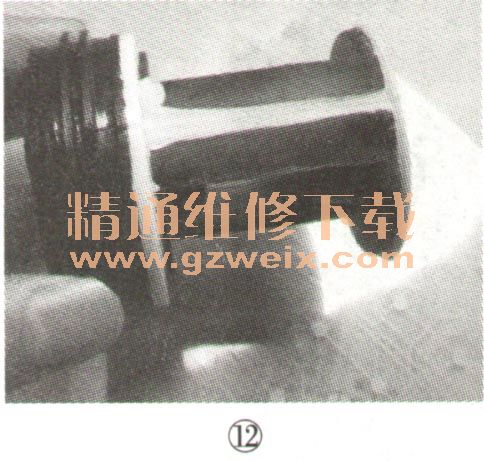

    过滤器由过滤器体、过滤器网、过滤器塞子和过滤器密封圈这四种零件组成，如图12所示。其中，过滤器体和过滤器网是由聚丙烯加40%的滑石粉注塑成型。过滤器塞子由ABS注塑成型。过滤器密封圈采用耐酸碱橡胶制成，它们固定在箱体下方，需定期打开过滤网清洗杂物，保证排水畅通。

    过滤器体有四个孔，最大的孔通过排水管与排水泵连接；最细的孔是气孔，通过一根气管与鼓风室相连；其余两个孔，一个通过排水波纹管与外筒相连，另一个是通过以橡胶管与冷凝室相连。它的作用是过滤洗涤液中绒毛、钮扣、硬币等杂物，以免堵塞管道和损坏排水泵。

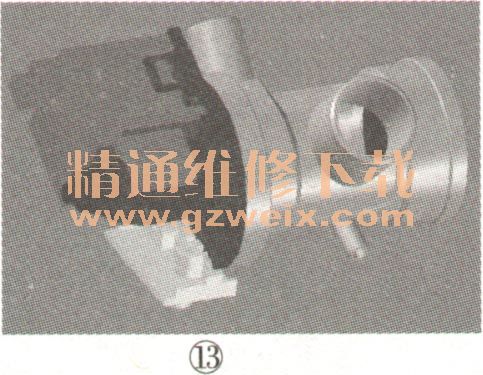

    滚筒式全自动洗衣机一般采用上排水方式，且不设排水阀门，而是由排水泵进行排水。排水泵体由塑料注塑成型，如图13所示，其扬程一般在1.5米左右，排水量约为25L/min，安装在洗衣机的下方。

    排水泵是由电机、泵体、叶轮、风叶等组成。在电机带动下，高速旋转的叶轮将水加压上排。排水泵的动力源多采用开启式单相罩极电动机驱动，功率约为94W。排水泵电动机有过热保护器，当排水泵堵塞、温度过高或出现异常时，过热保护器动作，停止对排水泵线圈供电。待温度下降后，过热保护器又自动接通，排水泵继续工作。
    排水泵连接管用耐酸碱橡胶制成，是过滤器和排水泵之间的连接管，其两端的卡环分别卡在过滤器和排水泵的进水口上，如图14所示。

    排水管是一种用橡胶和塑料复合而成的塑料橡胶管，耐酸碱，耐老化，耐高温，抗弯折。它的一端用卡环卡在排水泵的出水口处，另一端有一弯钩，可直接挂在水池边沿，洗衣机里的废液通过排水泵及排水管排到机外。
    二、滚筒洗衣机的工作原理
    滚筒式洗衣机的洗涤原理与波轮式和搅拌式洗衣机不同，它是将洗涤衣物放在滚筒内，注入少量含有洗涤剂的水，然后按照洗涤程序进行加热洗涤。滚筒通过低速正、反转对衣物进行洗涤、漂洗，最后采用离心甩干脱水。滚筒洗衣机能将衣物洗净，主要依靠以下三个方面的作用：
    （1）机械作用。
    滚筒洗衣机内的外筒不能漏水，内筒壁上有无数个小孔，外筒中的洗涤液可流入、流出内筒。当洗涤的水位约在内筒半径的五分之二时，内筒中的衣物处于半浸泡状态。洗涤时，内筒在电机的带动下有规律地正、反旋转，衣物便在筒内翻滚揉搓。
      内筒内壁沿轴向设置有举升筋。在洗涤过程中，将洗涤衣物举升到高出洗涤液面，当将织物举升到高出洗涤液面的某一高度时（最好能在最高点），洗涤衣物在自身重力作用下，自由跌落在洗涤液中。同时，依靠举升筋的作用，衣物在洗涤液、滚筒内壁之间相互摩擦，产生“揉搓”作用，以增强洗衣机的洗涤效果，随着滚筒不断地正、反方向运转，衣物也就不断地被反复托起和落下，并不断地与洗涤液发生撞击。另外，举升筋一次不可能把衣物全部带动，只能带动靠近筒壁的衣物，于是各层织物之间、织物与筒壁之间不断地发生相对运动而产生摩擦，从而使衣物充分变形，这些作用类似于揉搓、刷洗等，从而达到去污、洗净的目的。
    （2）化学作用
    现代洗涤剂（一般为洗衣粉）化学成分较为复杂，它一方面起保护衣物、减少洗涤时衣物磨损的作用，还起着溶解衣物的污垢、产生膨润的现象，使洗涤衣物中的污垢脱落并使其悬浮于碱性溶液中。
      （3）热作用
    为了提高洗净度，滚筒洗衣机还具有加热功能，可以对洗涤液自动加热，温度可自动调节（一般控制在40℃～95℃之间），洗涤液温度的提高又加快了分子的运动速度，加速了洗涤剂的化学作用。
