海尔86、866系列滚筒洗衣机电路图与故障代码分析
来源:家电维修  作者:佚名  2017-02-03 10:30:56



    3.显示屏显示“Err3”代码
    故障代码信息:温度传感器没有连接好或损坏,在程序结束时显示此代码。
    故障检修:(1)检查温度传感器(NTC)的插线是否接触不良。
   (2)用万用表检测温度传感器冷态的电阻是否大于1.5MΩ,是则为温度传感器开路。
   (3)检查温度传感器与电脑板的连线,若接触不良重新插好即可。
    通过以上检查、调试仍有故障则为电控板损坏,需更换。
    4.显示屏显示“Err4”代码
    故障代码信息:加热管可能损坏或放入过多的衣物,在设定的时间内没有达到预定的温度。
    故障检修:(1)检查洗涤的衣物是否已经超过规定的容量。

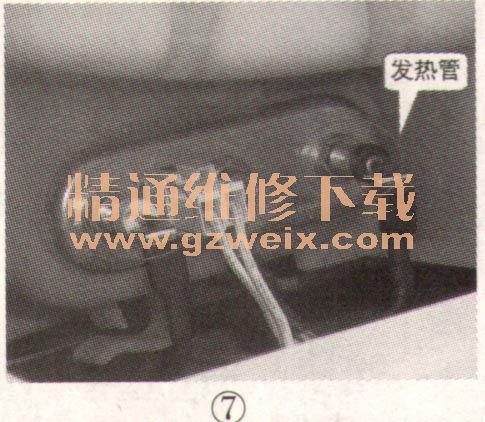

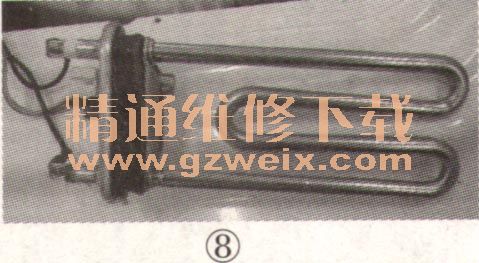

   (2)在未通电状态下,用万用表检查加热管(如图7、8所示)两插片间阻值是否为28Ω~35Ω之间。



    5.显示屏显示“Err5”代码
    故障代码信息:8分钟内进水未到洗涤水位。

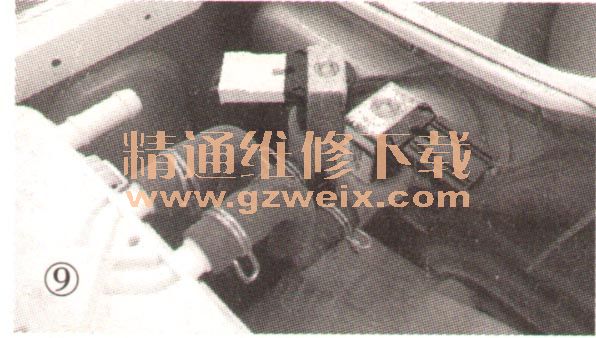

    故障检修:拉出分配器盒,观察储水槽是否进水。如果有水,观察洗衣机排水管是否已挂起,高度是否够80cm?若没有挂起或高度不够,则进行调整。观察进水的水流速度、水流量是否正常。水流量比较小,则排查自来水供水流量是否不足,或者是否本身的进水电磁阀入水口过滤网堵塞;如果没水,则用万用表检查电磁阀(如图9所示)接线柱两端是否有AC220V电压,有,则说明电磁阀损坏;无,则说明线路或电控板损坏。

    6.显示屏显示“Err6、Err7”代码
    故障代码信息:电机停转报警。电机过热保护开路损坏,连续4次测速器无速度反馈;电机出现堵转。

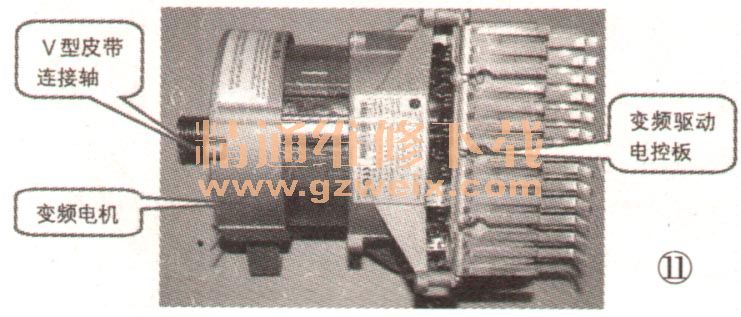

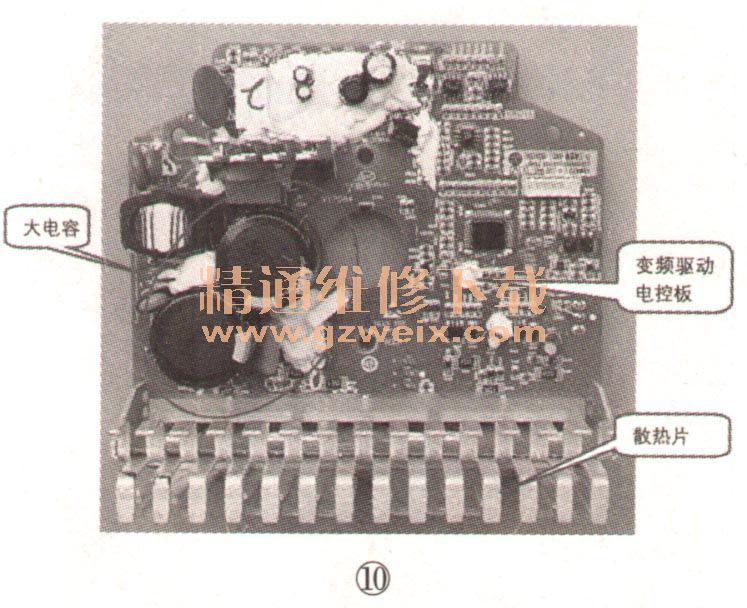

    故障检修:(1)检查电机插线、电感插线是否未插好,是否有端子脱落;(2)关机,断电至少一分钟后(避免板上的大电容卸放电荷给人带来伤害,如图10所示)拆下电机皮带,但保持插线连接,再通电试运行,观察变频电机驱动电控板(如图10所示)上的指示灯是否为0.5s亮/0.5s灭(慢闪)。如果是,更换或维修电控板;否,则为电机(如图11所示)损坏,需更换或维修电机。
