滚桶洗衣机拆卸与检测图解(上)
来源:家电维修 作者:佚名 2017-07-17 08:46:00
第三步:用一字改锥顶开编码器的卡扣,如图7所示。
第四步:从控制面板上拔出编码器卡扣,如图8所示。

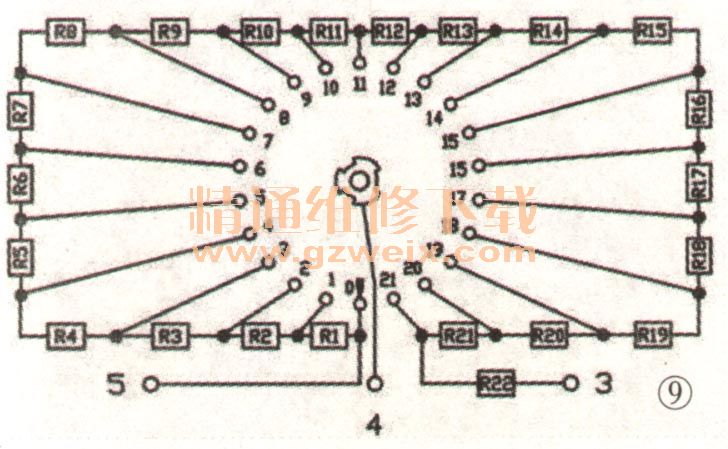

编码器的检测:编码器的内部电路如图9所示。检测时,将万用表置于电阻挡,在旋转其调节旋钮的同时,测量④、⑤脚之间的阻值,如图10所示,其正常阻值应等于该挡位所对应电阻的阻值之和,如在“3”挡时,其正常阻值等于R1 +R2+R3,依次类推。
3.拆电脑板

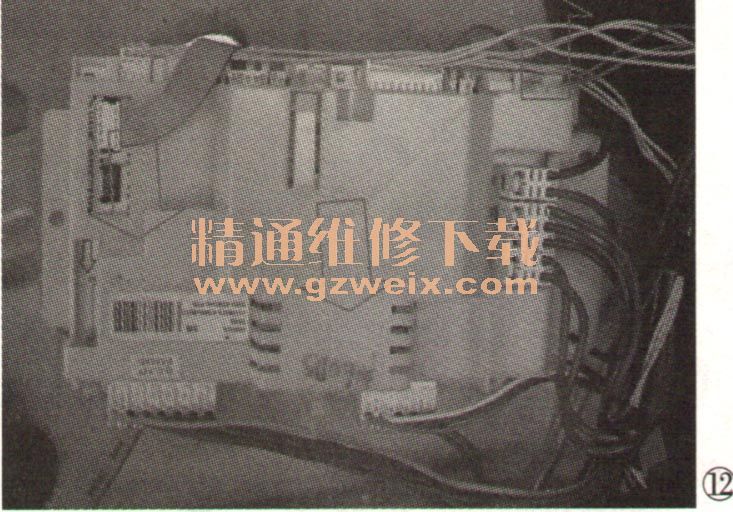

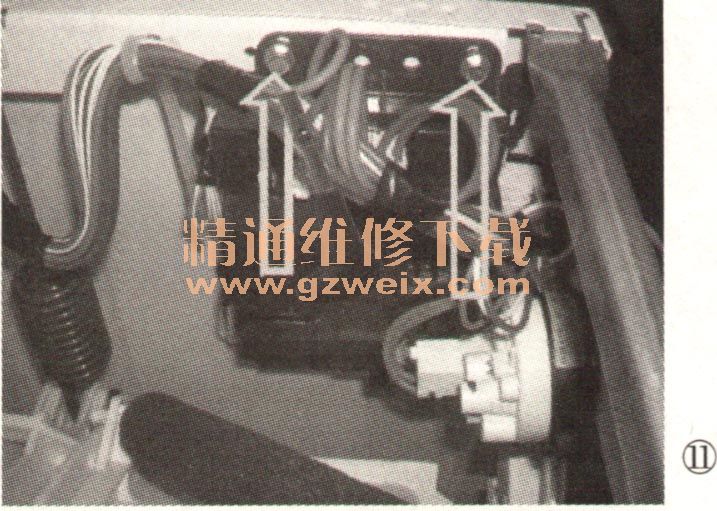

先用7mm套筒拆下电脑板的固定螺钉,再拔出电脑板引线,如图11、图12所示。
