4．拆水位开关
    用十字改锥拆下水位开关，拆下引线，如图13所示。

    水位开关的检测：该水位开关的接线柱如图14所示，其内部触点如图15所示，“11”为开关公共端触点，“14”为正常水位触点，“16”为溢出水位触点。在断电状态下，“11”与“14”、“16”触点间均为水常开状态；开机进水，当桶内水位达到设定正常水位时，“11”与“14”触点接通；当桶内水位达到设定溢出水位时，"11”与“16”触点接通。



    5．拆进水阀
    第一步：用钳子拆下进水小管上的弹簧夹及进水小管。
    第二步：拔下进水阀引线。

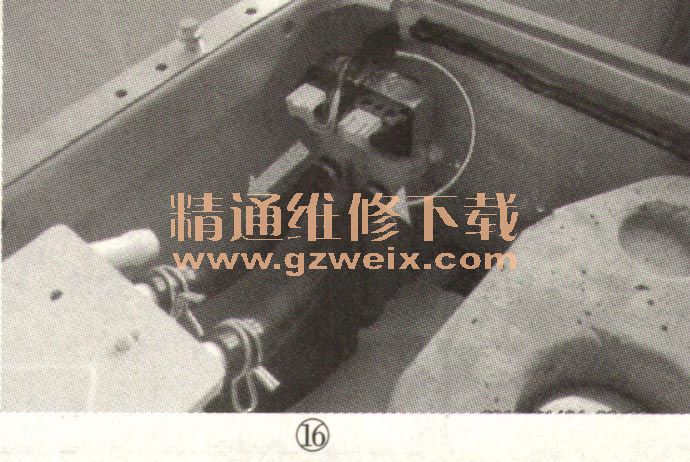

    第三步：用手抓住进水阀并扭动，同时用改锥顶开进水阀两侧的卡扣，拆下进水阀。如图16、图17所示。
