（3）有显示自动搜台就是收不到音故障：仔细观察 FM 收音模块是否装反或错位。

（4）硬件错误：FM 模块损坏或安装错误。

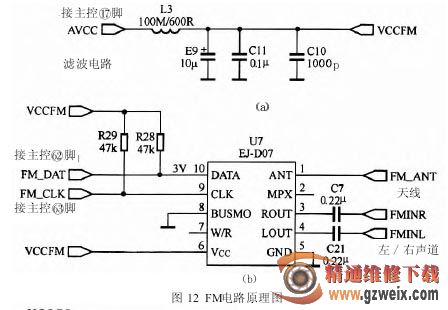

FM 收音模块电路如图 12 所示。

8. 晶振电路

晶振在电路中起着重 要 的 作用，如图 13所示。晶振两脚直接连接 主 控 芯片，晶振起振后，提供系统时钟。晶振很容易被击穿，晶振损坏的故障最典形的表现就是无法开机。

有时可能还会表现出 MP3 工作不稳定，容易“死机”等问题。

（1）MP3晶振损坏的维修方法

①代换法：就是用一个好的同频率晶振直接代换上去(平时维修时可以准备几个引脚比较长的晶振专门用来替换用)。

②电压法：测晶振两个引脚的电压，如果一个为 0 V，另一个为 1.3 V左右，就说明电路没有起振。

③电流法：在电路上串联一个毫安电流表，如果整机电流为 O mA，按一下“开机”键电流跳一下，然后归位，再按一下再跳动，再归位，说明电路没有起振。

④排除法：就是通过眼观、测量，排除电路上其他元器件损坏的可能。

⑤询问法：晶振怕受到大的振动，所以维修时事先询问客户机子是否被摔过，也可帮助快速确定故障。

（2）MP3 晶振损坏维修实例

故障现象：一台小贝贝 MP3 机，无法开机，无法连接电脑。

检修过程(用电压法)：

①拆机测试电池 3.6 V 电压正常，USB 的 5 V 电压正常，ATJ2085 主控③脚 VCC的 3 V 电压正常。

②测试 24.576 晶振的两脚电压，一边为 0 V，另一边为 1.3 V 左右，说明电路没有起振（正常两脚都应该为 0.9 V 左右）。

③换一同频率晶振后，故障排除。
