2. 判断与检查高压逆变电路故障的方法

检修技巧：对于高压板(逆变电路)的检修，可采用以下方法进行分析和判断。

( 1) 保险电阻检查法

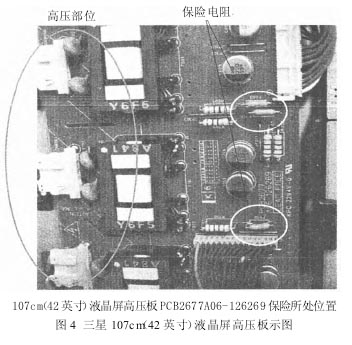

下面以三星 81、107 cm（32、42 英寸） 液晶屏中使用的高压板为例进行介绍，这两款高压板在很多 81、107 cm(32、42 英寸)液晶屏中都有使用。81 cm（32英寸）液晶屏高压板(见图3)的编号为PCB2675 A06—126267；107 cm（42 英寸）液晶屏高压板(见图 4)的编号为 PCB2677 A06—126269。这两款高压板在包括三星、索尼等众多型号的液晶彩电中都有应用 (索尼KDL26S2000/26S2010、KDL32S2000/32S2010/32S2400/32S20L1、KDL40S2000/40V2500/40S2010/40S2400/40S20L1、KDL46S2000/46V2500/46V25L1 系列液晶彩电)。

一般来说，高压板电路上会设置若干个保险电阻(黄色)。因此，检查高压板时，应首先对板上的所有保险电阻进行检查，若哪支保险电阻熔断，则说明这路电路有故障；然后重点检查此路的输出管、高压变压器等。有关高压板的保险电阻，请参见图 3 和图 4。

( 2) 感应电压测试法

由于高压板的输出电路 (高压变压器的次级端及CCFL 背光灯插座)为高压电路，因此，当测试电压时，一般需要使用专门的交流电子管电压表，这给维修带来了很多不便。在检查高压输出电路时，可使用“感应法”大致检查高压输出电路及高压变压器是否正常。

检查时，可将数字万用表置于交流电压档，黑表笔接地，红表笔放在高压输出变压器上(注意表笔的尖头不要用力接触变压器，以防把变压器的绝缘层损坏)，如果高压输出电路和高压变压器正常，万用表上的读数为 1～2.5 V；如果没有输出，则万用表的读数为 0.5 V 左右(数据可能因高压板不同而不同，应积累经验)。

检修注意事项：开机后，高压板的输出电路有高压(空载时 1000 V 以上，正常工作时 700 V 左右)。检查电路时，应注意安全，且尽量不要直接测试高压。

( 3)高压测试棒触碰法

对于开机后，闪一下即“黑屏”的故障，可采用如下的方法。方法是：开机后，马上用高压测试棒(也可用单支万用表)触碰高压输出插头焊脚，看是否有微弱蓝色火花出现，如果有火花出现，灯管不亮的故障在灯管本身或者是接插件的问题（注意多灯管的要逐一进行试验）。这里强调：开机后，马上进行测试主要是为避免保护电路启动后造成误判。根据实际经验，“冷机”即使灯管损坏，保护电路启动也需要几秒以上，而“热机”或者刚断开电源不久又重新通电，保护电路启动仅需1～2 s 了，因此要掌握好检测时机。

( 4) 代换法

因为冷阴极荧光灯（CCFL）没有灯丝，其损坏与否不能凭简单的用“电阻测量法”进行判断，只有将其接于正常的逆变电路上，通过观察其发光状况才能确认其好坏。

( 5) 观察法

灯管是否老化，可通过“观察法”进行判断。一般来说，在老化的灯管顶端，可以见到类似普通荧光灯老化后的发黑现象。这时说明该灯管已经不能用了，需要进行代换。

( 6) 假负载法

如果确认故障在逆变电路上，不连接灯管检修会因为保护电路启动而影响判断，连接灯管检修又因为灯管脆弱、长度长而比较麻烦，此时就可以应用“假负载法”进行检修。其方法如图 5 所示。即在逆变电路的高压输出端用一个 150 kΩ/10 W 的水泥电阻来代替灯管，这样就方便多了。不过，要注意高压正常时该假负载发热量比较大，不要烫坏其他元件，同时电源也可以采用“通用维修电源法”。
