接修一幼儿园用A-611型有源音箱，副音箱接线柱松动造成副音箱时响时不响，经电工固定结实后，再接上副音箱时却不响，主音箱放音正常。

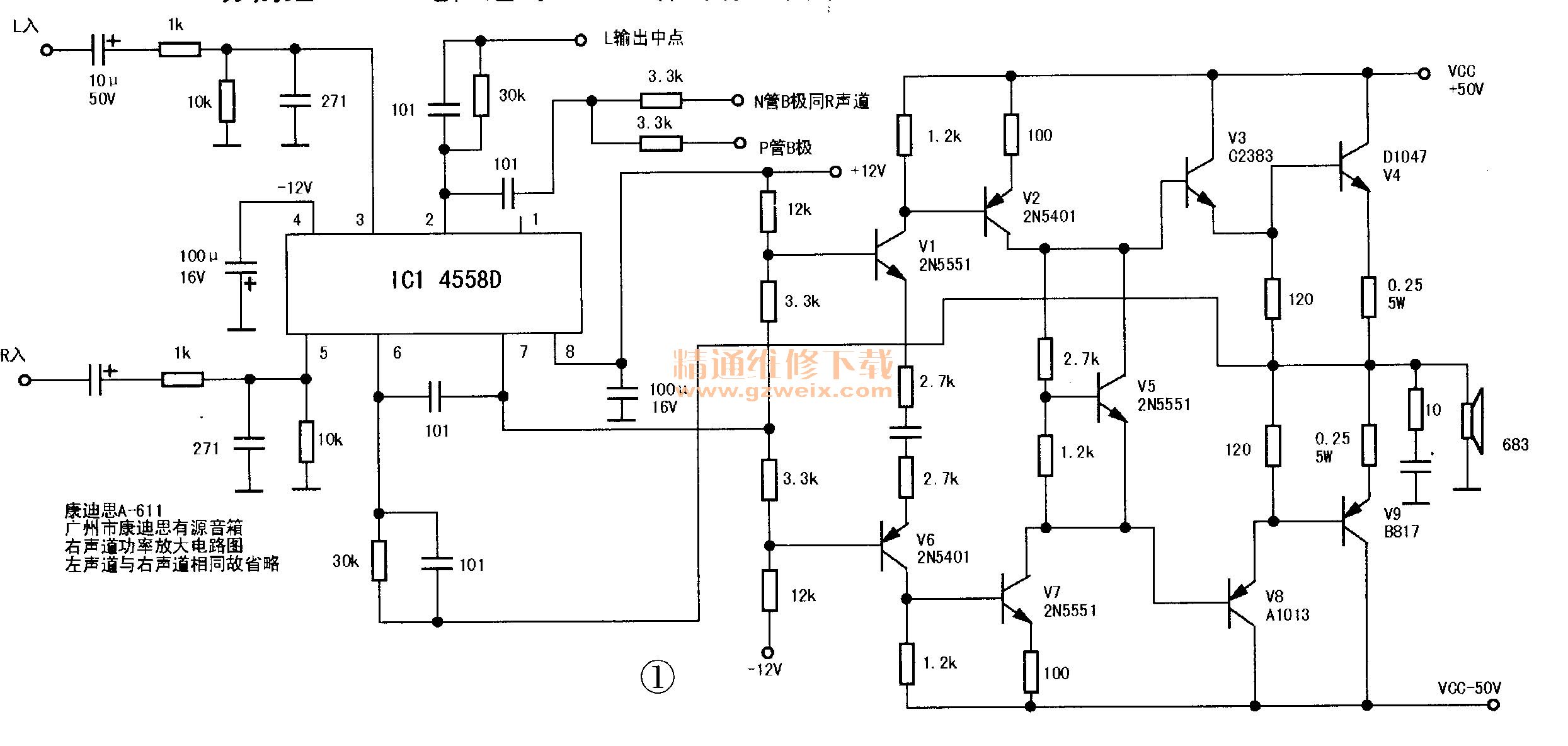

先把副音箱接入TDA2003小功放试验，结果副音箱放音正常，说明主音箱内功放板的R声道电路有问题。拆开后盖板，取出功放板观察，发现V2周围的1.2kΩ,100Ω电阻发黑。该功放板并没有采用经典OCL电路的单差分式双差分输入，而采用双运放4558D作输入，整体电路结构相对经典OCL电路有些生疏，故画出相关电路见图1。

从图1中可知，经过音量电位器各自控制陈的左、右声道音频信号进入功放板，R输入送4558D的⑤脚经过内部放大后从⑦脚输出，分别经3.3 kΩ电阻送到V1,-V6作对称正负半周放大，再经V2～V4及V7～V9作对称推动、功率放大，最终在扬声器上得到放大的音频信号，驱动扬声器发出洪亮的声音。以V5和2.7 kΩ,1.2kΩ电阻组成恒压偏置电路，利用V5导通后集电极和发射极间电压高度稳定这一特点，为V3,V4,V8,V9提供静态偏置电压克服晶体管交越失真。负反馈信号从输出中点经30 M电阻和100pF电容引入直流和高频反馈加到4558D的⑥脚。

    搞清电路结构后测量各管子好坏，发现V2击穿、C2383严重漏电，更换V2, V3,1.2kΩ和100Ω电阻，通电再试仍无声，测中点电压为0V,测4558D⑥脚有5V正电压，对此测②脚电压为0V，怀疑4558D⑥脚有问题。代换4558D后放音正常，测⑥脚电压为0V。大音量试验两小时工作正常，故障排除。
