图解海信RSAG7.820.1032电源板维修
来源:本站整理  作者:佚名  2013-07-18 09:44:56

    海信液晶彩电采用的RSAG7.820.1032型电源板,应用于海信TLM3233H, TLM3233N, TLM32V67D,TLM32V67K,TLM32E29,TLM32V68,TLM26P69D、TLM3207等液晶彩电中。

一、电源板维修图解

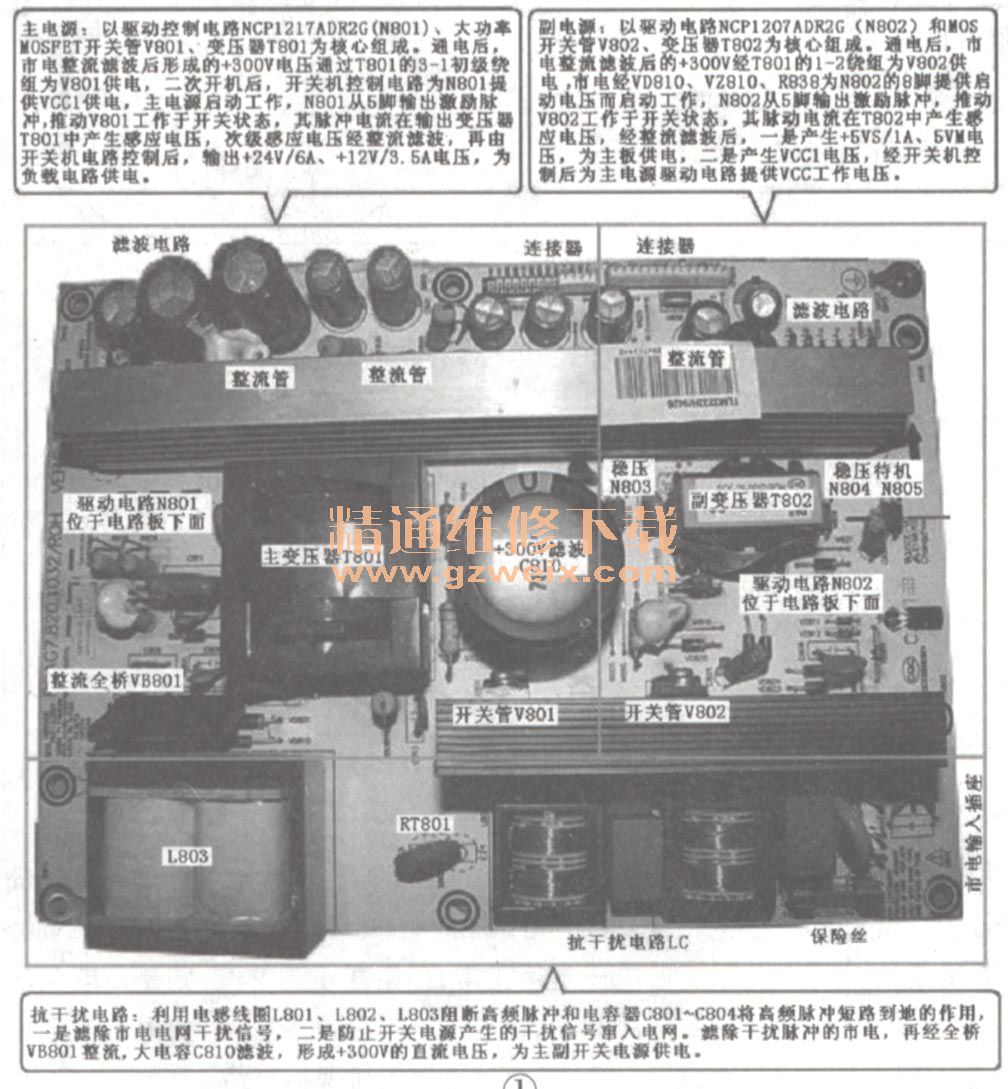

    海信RSAG7.820.1032电源板实物图解见图1所示,电源板电路组成框图见图2所示,电源板原理和维修图解见图3所示,集成电路采用NCP1207ADR2G(N802)+NCP1217ADR2G(N801)组合方案。


    该电源板由两部分组成:一是由驱动控制电路NCP1207ADR2G (N802)和MOSFET开关管V802组成的副电源,产生+5V-S/1A电压,为主电路板控制系统供电;二是NCP1217ADR2G(N801)和MOSFET开关管V801组成的主电源,产生+12V/3.5A和24V/6A电压,为主电路板和逆变器电路供电。

    待机采用控制主开关电源N801驱动电路VCC-1供电的方式。接通市电电源后副电源首先工作,产生VCC-OUT电压和+5V-S/1A电压,其中+5V-S/1A为控制系统提供电源,二次开机后待机控制电路将VCC-OUT电压稳压为VCC -1电压送到驱动电路NCP1217ADR2G(N801)的⑥脚,主电源启动工作,为整机提供+12V/3.5A和24V/6A电压,进入开机状态。

    海信TLM3233H等液晶彩电用1032电源板,依托待机控制电路设有以模拟晶闸管V809, V810为核心的过压、失压保护电路,当开关电源发生过压故障或负载电路发生短路故障时,保护电路启动、进入待机保护状态。

二、电源板维修提示

    海信RSAG7.820.1032电源板电路发生故障,主要引发开机黑屏幕故障,可通过观察待机指示灯是否点亮,测量关键的电压,解除保护的方法进行维修。

    1.待机指示灯不亮
    测量保险丝F801是否熔断,如果已经熔断,说明开关电源存在严重短路故障,主要检测抗干扰电路C801,C802, C803, C804及整流滤波VB801, C805, C806, C807, C810、副电源开关管V802、主电源开关管V801是否击穿,如果V802, V801击穿,还需注意检测尖峰吸收元件VD805,R829, C827和VD802, C812, R804~R807,检测S极的过流取样电阻R830, R809是否连带烧断。如果测量保险丝F801未断,主要是副开关电源电路未工作,首先测量市电整流滤波后输出的300V是否正常,无300V电压检查市电整流滤波电路;有300V电压输出,测量副电源N802的⑧脚有无启动电压,N802的⑥脚有无+13V直流电压,⑧脚无启动电压检查⑧脚外部的R838 , VZ801, VD801;⑥脚无VCC电压检查⑥脚外部的二次供电电路C825、VD806, C832, C833。测量N802的①脚电压是否正常,如果高于正常值,则是市电欠压保护电路启动,检查市电电压是否正常,如果正常则检查以V805为核心的市电欠压保护电路。

    2.待机指示灯亮
    电源板无+12V/3.5A和24V/6A电压输出,故障在主电源。按遥控“POWER',键,测V813基极有无STB高电平,无STB高电平查主电路板微处理器控制电路;有高电平测量N801的⑥脚有无VCC供电。无VCC供电查V803,N805,V813待机控制电路和以V804为核心的市电欠压保护电路等;有VCC供电,测N801的⑤脚有无PWM驱动脉冲。如果有PWM驱动脉冲,查N801的⑤脚外接R811、开关管V801源极电阻R809;查N801的②脚电压反馈环。

    3.自动关机
    开机的瞬间有+24V和+12V电压输出,说明主电源保护电路启动。在开机的瞬间,测量保护电路的模拟晶闸管V810的基极电压由正常时为低电平0V变为高电平0.7V以上,则是以模拟晶闸管为核心的保护电路启动。

    由于V810的基极电压外接三路过压保护和三路过流保护两种保护检测电路,为了确定是哪路检测电路引起的保护,可在自动关机前的瞬间通过测量V811的发射结e-b电压,该电压正常时为0V,如果为0.7V,则是过流欠压保护电路启动,否则是过压保护电路启动。

    确定保护之后,可采取解除保护的方法判断故障范围。全部解除保护:将模拟晶闸管V810的基极对地短路;逐路解除保护:+24V过压保护电路断开VZ808;+14V过压保护电路断开VZ809; +12V过压保护电路断开VZ810o +24V过流保护电路断开VD814;+14V过流保护电路断开VD815; +12V过流保护电路断开VD816。每解除一路保护检测电路,进行一次开机实验,如果断开哪路保护检测电路后,开机不再保护,则是该电压过高引起的保护。

    注意:断开二极管后不可长时间通电,以免引起元件损坏。

三、电源板维修资料

    该电源板的集成电路引脚功能和维修数据见表1,表2所示。
