我国在实施广播电视“西新工程”中，国家给广大农牧村配备了HRZ850/50W型固定频率调频收扩音机，其外形如图1所示。该机可外接两只25W/ 16Ω高音喇叭，其接收频率选在VHF段（80MHz158MHz）中的某一固定频率点上，不可调谐，只能与之频率相符的调频发射机配套使用。

    该机虽在农牧村较为实用，但在使用中也存在以下不足：因为该机不可调谐，若离开了与之配套的调频发射机，就不能起到收扩音作用。另外，若机器出现故障，检修时维修人员手中又不一定有与之频率相符合的调频发射机，这给维修带来了极大的不便。

一、工作原理分析
    该机接收电路以大规模集成电路CXA1619BS （IC1，可与CX-A1619S互换）为核心，如图2所示。CXA1619BS具有以下特点：1．耗电低，其静态电流只有10mA； 2．内部设有调谐指示的LED驱动电路，能方便地实现自动接收方式；3采用了电子音量控制；4．所需供电电源电压范围宽，2V～8.5V； 5．输出功率大，在Vcc=6V， RL=8Ω时，音频输出功率为500mW。

      1.接收电路
    由天线收到的调频信号经C1、L1、C2滤波后，通过C3及IC1的13脚送到IC1内部的高频放大电路中。D1、D2组成防静电保护电路，以保护IC1不被静电损坏。放大后的高频信号先送到IC1的⑩脚，由电容C6、电感L2组成的选频网络进行选频，然后经⑨脚送入IC1内部的混频器进行混频。

    本振电路由Q1、JZ1、R1、R2、C8、R3、C6、C7等元件组成，产生的本振信号加在IC1的⑧脚参与混频。混频后得到10.7MHz（即本振频率高于或低于信号频率10.7MHz）中频信号从15脚输出，经陶瓷滤波器J1（10.7MHz）滤波后送入IC1的18脚，进行中频放大。放大后的中频信号在IC1内部进入鉴频器，检波所得信号从IC1的24脚输出，通过电容C14送入IC1的25脚，在IC1内部进行低频放大，最后从IC1的28脚输出，驱动后面的功放电路。

    2．激励与功放电路
    该机功放部分采用分立元件，输入级采用差分放大电路，由两只PNP型三极管Q2 ， Q3组成，两管配对容易，且一致性好，噪声较低。第二级为主电压放大电路，由Q4完成，C21为相位补偿电容。

    功放电路为简洁的单差分O-CL功放电路，功率输出管采用高耐压、大电流功放对管Q7 （KTD718）和Q8 （KTB688），使用元件和可调整元件少，输出峰值电流达10A。

    3．保护电路
    该机具有负载过流保护电路，由IC2、R17、D5、R21、C23、Q9和继电器JD组成。若输出过流时，流过电阻R16、R18的电流增大，即加在光耦IC2的①、②脚间的电压增大，其内部发光二极管导通，则③、④脚的光敏三极管导通，Q9导通，继电器JD动作，切断喇叭的电流通路，从而起到过流保护的作用。

二、电路改动与调试

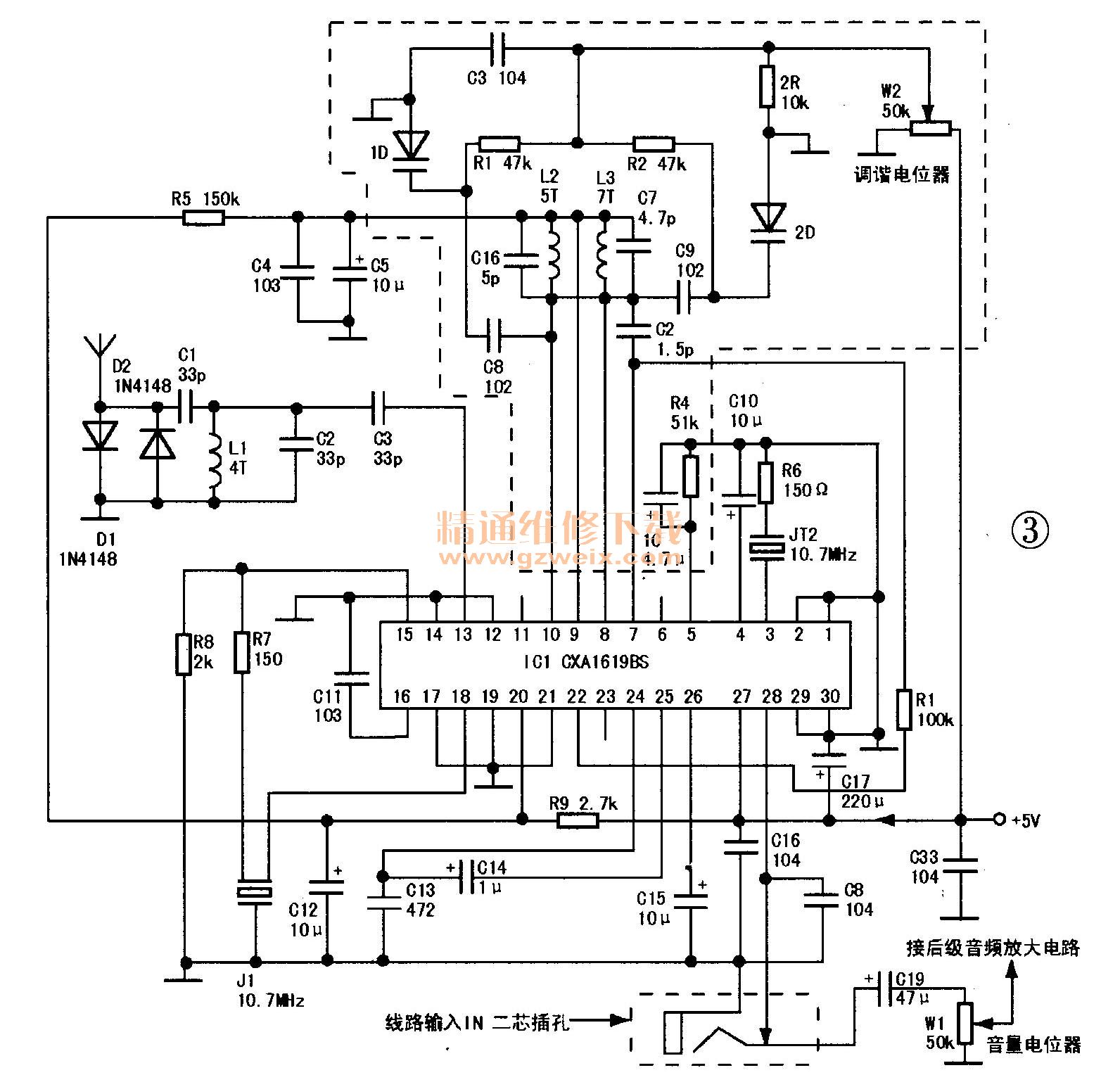

    电路改动的地方主要有以下两点：一是将原固定调谐电路（笔者所改机原接收频率为固定的103MHz）改为可变调谐电路；二是增加一个外接音频信号输入端口。改动部位集中在接收电路，具体改动点如图2所示，改动步骤如下：

      1．电路改动
    拆除线路板中的R1 -R5、R7、Q1、C6-C9及Jz1共十二只元件。准备了以下元件：两只变容二极管D1、D2（笔者采用的是废旧TDQ-2型彩电高频头中的变容二极管）；瓷片电容器C6 -C9、2C和3C、 4.7μF/10V电解电容1C；电阻R1，R2、R5、2R、1R和R4。

    改动时将原机可调电位器R7换成150Ω的固定电阻，原50kΩ可调电位器用作调谐电位器W2。上述增加元件按照图2进行连接，并增加一只二芯插座作为线路输入接口。

    ［提示］若电阻R2 （47kΩ）虚焊，会出现跑台现象。

    另外，如有大小适中的8Ω/50W低音喇叭，可以将其安装在机箱内作为室内喇叭，并增加一只单刀双脚纽扣开关，对室内喇叭与室外喇叭进行切换。

      2．电路调试
    按照图2改动并检查无误后通电试机，这时把纽扣开关置于室内喇叭位置，旋转音量电位器W1，可以听到噪声，旋转调谐电位器W2，搜索电台频率，如收不完频率为88MHz～108MHz的信号，可把L3的电感量减小，具体做法就是用镊子把L3电感线圈分开些，以减小其电感量，或把C7换成3pF～18pF的微调电容。

三、常见故障检修
    为便于检修该机，笔者实测得CXA1619BS的各脚电压见表1（供电电压为5V）。

    检修前级接收故障时，首先检查其供电电压是否正常，测量IC1的27脚有无5V电压，若无，应检查电源变压器、三端稳压器等元件。
    如果IC1的16脚电压为0V，则集成块会工作在调幅状态，其原因一般是16脚外接电容C11短路。
    如果电源电压正常，还是没有声音，则要检查输出高频旁路电容C22与音量控制电位器W1。
    实修中，可以通过测量CX-A1619S的13脚电压来判断CX -A1619S的好坏。该脚电压在0.3V左右是正常的，如果为0V，则表明CXA1619S已损坏。

    当整机的灵敏度降低时，有可能是晶振损坏，这时可用好的晶振代换判断。
    对后级功放部分的检修，首先直观检查电源保险与电容、晶体管、电阻等元件是否明显损坏。在不加电的情况下，用万用表的电阻挡分别测量电源＋EC、－EC与输出中点间的电阻值，正常时应相同，且不能对地短路。
    通电检修时，首先检查电源电压是否正常，再测中点电压，正常时应接近0V，且用手摸各元件有无迅速发热的现象，如有，应马上关机检查。
    【提示】通常情况下，该机前置放大管Q2-Q4短路或开路，或偏置电路的不良，只能造成输出中点电压升高，甚至可以升高到＋EC或－EC，但并不会烧坏保险丝；若功放复合管Q5～Q8中某只不良，则多会烧断保险丝和功放管的发射极电阻。

    另外，在检修功率放大电路时，若测得三极管的b、e极的电压值小于0.3V （PNP型）或大于0.7V （NPN型），这时应代换该晶体管试之。

小知识：

    什么是OCL功放
    OCL是英文Output Capacitor-Less的缩写，意思是“没有输出电容”的功放电路OCL电路是一种互补对称输出的单端推挽电路，工作在甲乙类状态，是由OTL（无输出变压器）电路改进而成的，其特点是前置、推动、功放及至负载（扬声器）间全部采用直流耦合方式，无匹配用的输入、输出变压器，也无输出电容，克服了低频时电容容抗所造成的低频相移不足，以及浪涌电流对扬声器的冲击，同时避免了扬声器在电源不对称时产生失真二该类功放已成为当今大功率放音设备的主流电路。
