松下NR-F461AX型冰箱主要部件拆卸方法与故障检修(下)
来源:本站整理  作者:佚名  2014-07-21 09:23:39

    一、电冰箱主要部件维修拆卸方法
    1.冷藏室门组件的拆卸方法

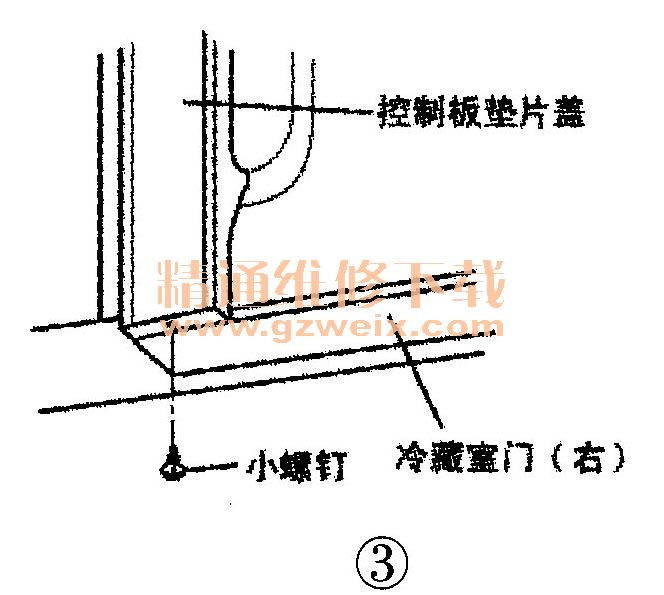

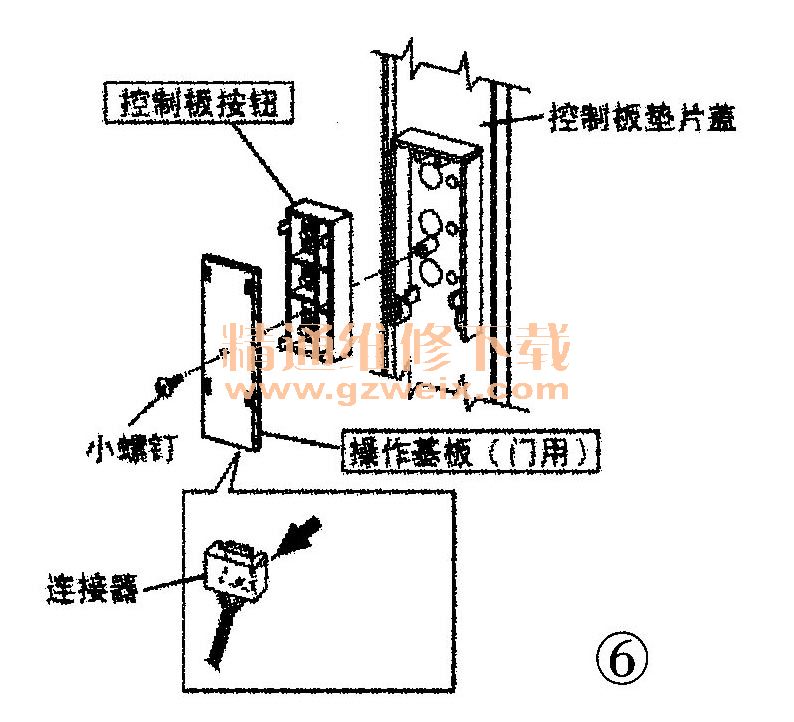

    开启冷藏室门(右),卸下控制板垫片盖底面的1个小螺钉(见图3),然后用木片等放置在冷藏室门(右)的控制板垫片盖上部,轻轻地敲击木片顶部使控制板垫片盖略向下移动(见图4),从卡头右11处及左11处上卸下控制板垫片盖(见图5),最后卸下基板固定用1个小螺钉,卸下连接器(见图6),从控制板垫片盖内面的卡头上取下操作基板。






    2.冷藏室内部的拆卸方法

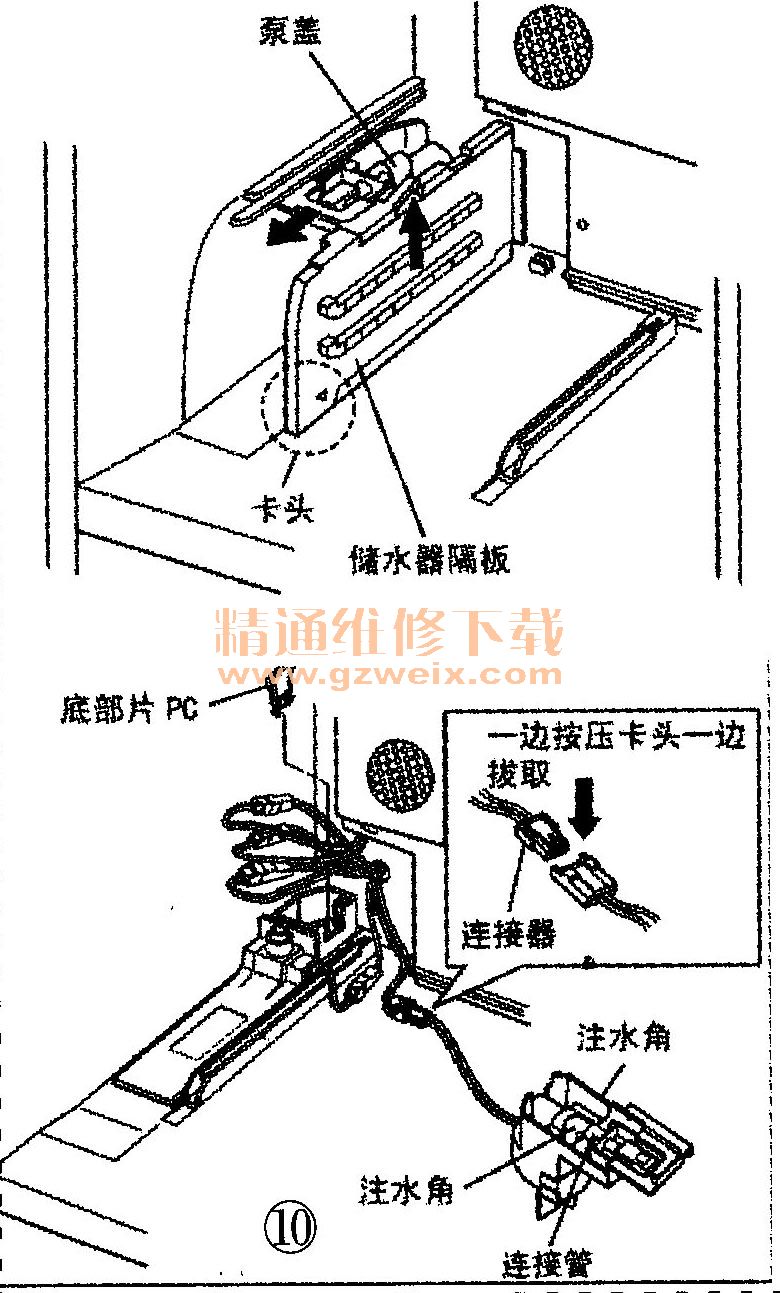

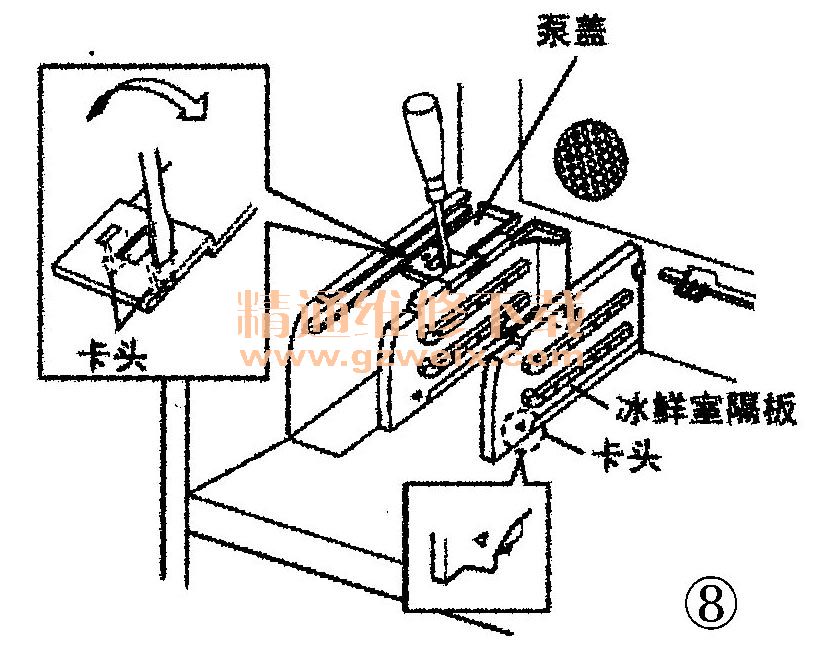

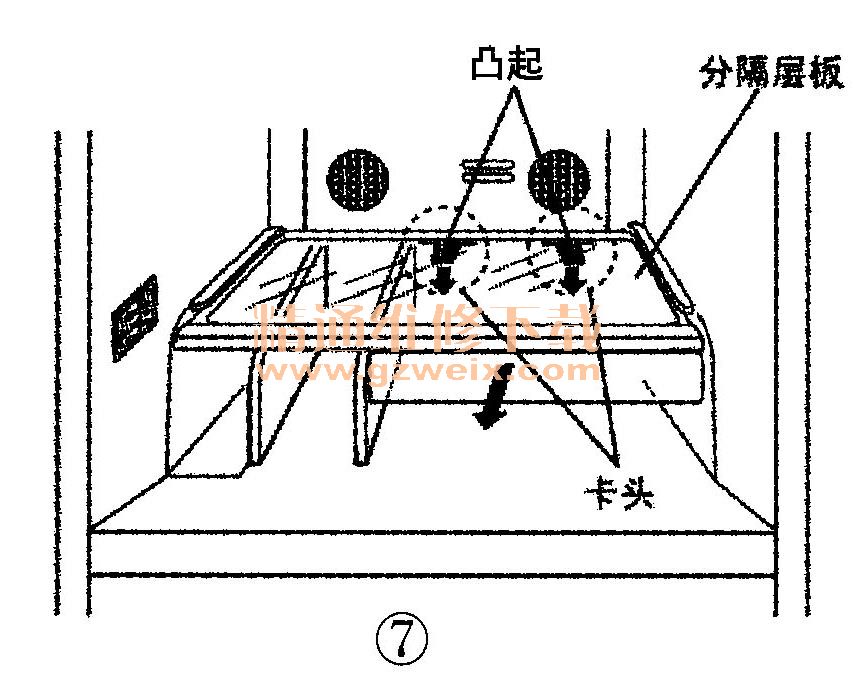

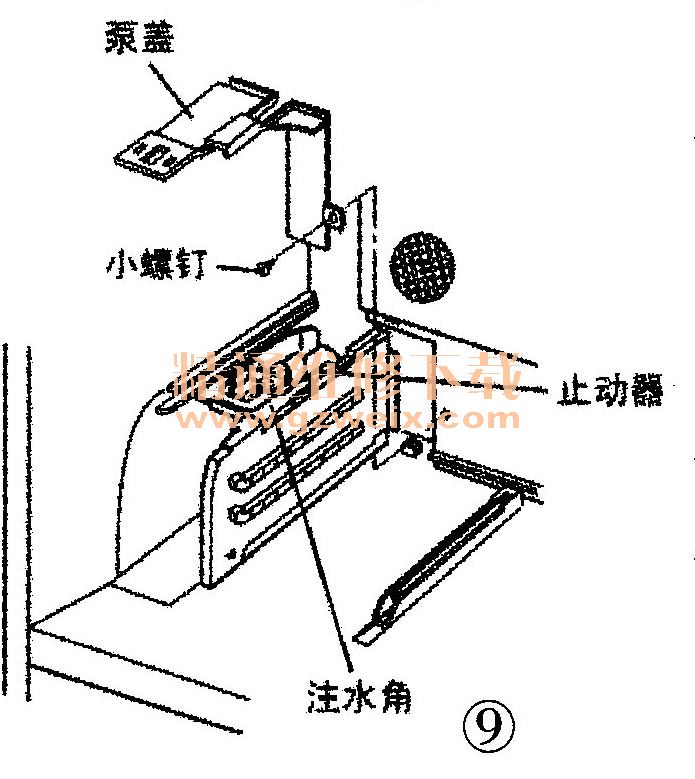

    拆卸储水器、置物架、冰鲜室盒,由下面顶起蛋格小盒靠里处的中央部,拆卸两处凸起部,然后朝外拉出(见图7),取下卡头两处,卸下泵盖(见图8),由下面略微顶起冰鲜室隔板,储水器隔板右侧正面部,取下卡头,在↓记号部略朝外拉出,最后卸下图中的1个小螺钉(见图9),由下面顶起注水角的止动器,外拉并取下屏极储水器隔板。




    3.注水泵电机的拆卸方法

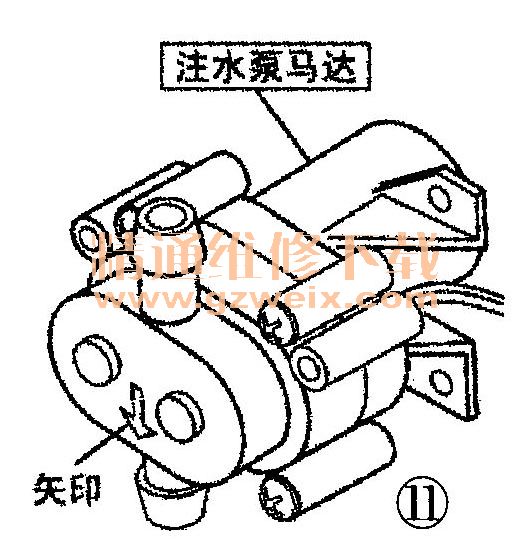

    在完成上述拆卸后,取下分隔层板、泵盖、冰鲜室隔板、储水器隔板,然后卸下注水角,上拉底部片PC,取下连接器(见图10),由下面顶起注水泵电机即可(见图11)。


[1] [2]  下一页
