三、充电电路部分

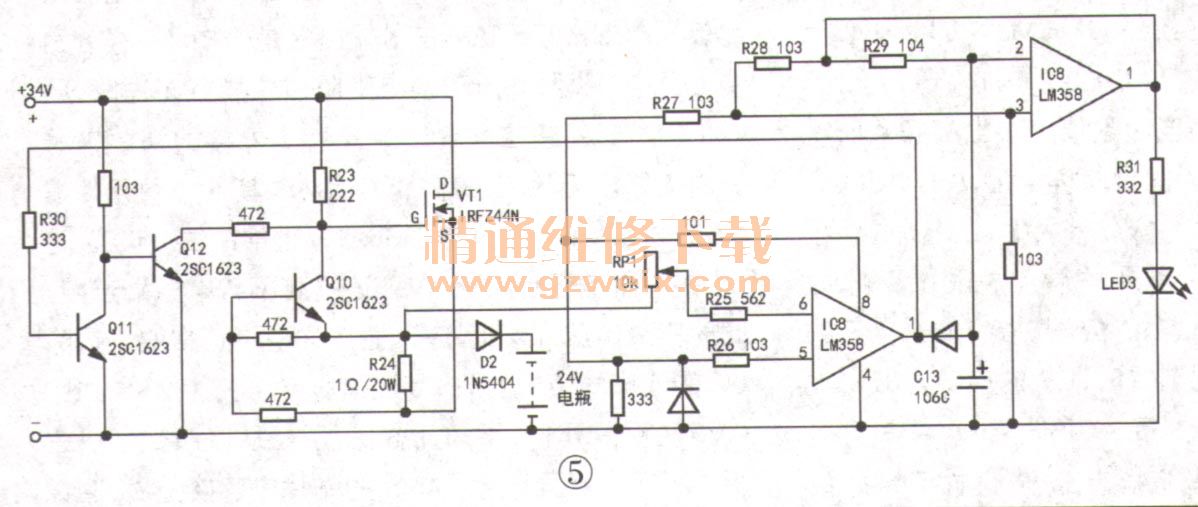

    整流滤波输出后的34V电压，经R23加到场效应管VT1（IRFZ44N）的G极，触发场效应管VT1导通，电流经过R24、D2给电瓶充电，如图5所示。充电时，Q10基极电压低于发射极电压，Q10截止，R24的取值决定了充电电流的大小。充电电压一路经过RP 1和R25进入IC7 （LM358）的⑥脚，同时经过R26进入IC7的⑤脚，此时⑤脚电压高于⑥脚电压，⑦脚输出的高电平经R30加到Q11的基极，Q11饱和导通，拉低Q12基极电压，Q12截止，此时对电瓶进行恒流充电，调节RP 1大小可设定电瓶恒流充电的结束电压；另一路经过R27-R29分别进入IC7的③脚和②脚，并对②脚外接电容C13充电。在刚开始恒流充电时IC7的③脚电压大于②脚电压，①脚输出高电平，经R31限流后使充电指示灯LED3点亮，同时①脚输出电压又经过R29反馈到②脚，随着C13的充电完成，IC7的②脚电压大于③脚电压，IC7的①脚翻转输出低电平，充电指示灯LED3熄灭。当IC7的②脚电压降低后，IC7的①脚又翻转输出高电平，充电指示灯LED3又被点亮，随着电容C13对IC7的②脚放电，一旦放电完毕，又使IC7的①脚翻转输出低电平，LED3又熄灭，即LED3在恒流充电时一直循环闪烁。

    随着充电继续，电瓶电压的缓慢上升，当电瓶电压达到设定的恒流充电结束电压时，充电电压接近电瓶电压，IC7的⑦脚翻转输出低电平，Q11、Q12的Ube电压在0.6V左右，三极管工作在放大状态，通过VT1对电瓶进行恒压充电，这时充电电流逐渐减小，促使IC7的③脚电压远远大于②脚电压，①脚始终输出高电平，LED3指示灯常亮，恒压充电直到电瓶充满。

    四、故障检修
    断开如图4中的R17电阻，将音频信号从C16负极引出接到其他正常使用的功放板上，开机后扬声器能发声，这说明功放输出电路有故障。拆下原板上两只LM1875功放块测量引脚间的阻值，与新的LM1875完全相同，难道是软击穿了？换上两只新的LM1875，在线测量其引脚间阻值时，发现IC5的②、③脚（地）短路。仔细检查后发现主板上的IC5的②脚与R19是单独用导线飞线连接的，且飞线是裸线没有绝缘皮保护，飞线的两边都是大面积接地线，加之先前的维修员飞线连接时用了助焊膏焊接，焊接完后没有及时清理焊接处，时间长了助焊膏腐蚀了接地线的绝缘漆，造成该处短路，重新用导线连接，并做好绝缘处理后试机，故障排除。
