RT809F型串行ISP编程器使用图解
来源:本站整理  作者:佚名  2015-08-25 05:10:05




    二、MTK芯片方案主板的ISP读写
    1.接线方式
    该类主板一部分是通过VGA口的④、11脚与编程器连接,进行在线读写操作,这时需在RT809F串行ISP编程器驱动软件界面中设置线序,如图11所示。

    还有一部分主板是通过板载4PIN升级接口与编程器相连。实际连接时,用导线将4PIN升级接口的RX、TX、GND端与编程器扩展口的TX、RX、GND端对应连接即可。
    2.读数据操作
    双击打开“MTK官方软件2.48.05”,出现如图12所示界面,先选择编程器的COM口,参看图10,选择与之一致的USB转接口。

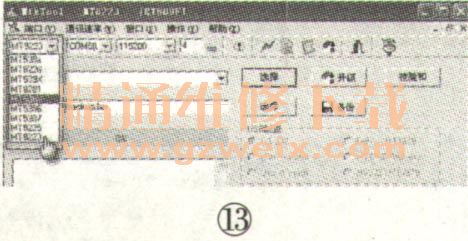

    接下来选择主芯片的型号类型,如图13所示:若主芯片型号为MT8222、MT8223、MT8226、或MT8227,则选择“MT8223”;若主芯片型号为MT5325或MT5308,则选择“MT539X”;若主芯片型号为MT5301D或MT5301E,则选择“MT5365”。

    将波特率设为“115200”,时间设为4ms,然后在“校验”、“高速”、“握手”前的方框内打钩,如图14所示。最后给主板上电,点击“选择”按钮选择保存位置,开始备份芯片的数据。这时需输入详细的文件名,如图15所示,然后点击“保存”按钮,这时系统会自动返回到图14界面,点击“备份”按钮,出现闪存类型对话框,如图16所示,选择“NOR”后点击确定按钮即可进行数据读取,窗口中会显示备份进度,如图17所示。因读取数据比较慢,整个备份过程需要较长时间。

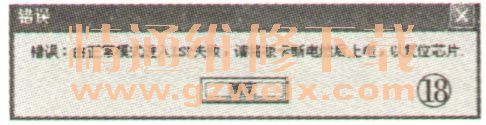

    如果在上述读取数据中出现如图18所示提示框,则需先断开主板供电,然后再重新加电进行读取。

    3.软件升级
    软件升级又称软件烧录或板卡烧录,其界面选项的设置与图14相同。点击“浏览”按钮,然后选择升级文件,如图19所示。

    接下来点击“升级”按钮,开始烧录板卡,如图20所示。在烧写过程中,系统会先擦除存储器中原有的数据,然后自动写入新数据,窗口中会有烧录过程的提示,并显示进度条,如图21所示。
