2．蜂鸣器电路

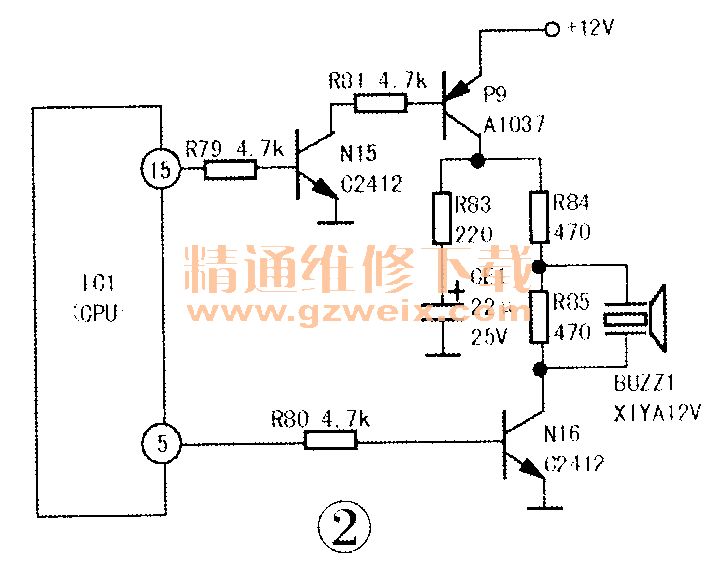

    电路见图2。由CPU, N15,N16,P9,R79～R81,R83～R85, CE 1及压电蜂鸣器BUZZ1等组成.N15,P9组成两级放大电路，当CPU15脚输出高电平控制信号时N16导通，BUZZ1接通电源，此时5脚输出的频率约为3.8kHz、幅度为5V的脉冲信号电压，使BUZZ1发声蜂鸣器电路的故障主要是蜂鸣器不响或发声异常等。首先检查蜂鸣器是否正常，该蜂鸣器为方波脉冲驱动型，可将其从线路板上焊下来，用指针万用表R X1挡进行测量判断，以两表笔碰触蜂鸣器两电极瞬间能发出轻微的“咔嚓”声为正常，否则蜂鸣器损坏应换新，然后检查驱动电路，P9的e极应为+12V，操作任意按键时，⑤脚应为高电平，N16导通；恤脚亦应为高电平（幅度约5V，频率3.8kHz）, P9的b极为低电平使其导通，BUZZ1两端电压幅度应有明显变化。否则应检查N15,N16,P9等相关元件。

  故障检修思路与方法
    检修时，先排除电气系统故障，再考虑制冷系统，最后判断是否因制冷系统故障导致电气系统故障。

    1．问询问用户家其他电器是
  否同时发生故障，冰箱电源接插件是否接触不良、断线；冰箱故障是突然发生或时好时坏；故障之前有无异常烧焦味或异常声音。

    2．闻闻各温室风机线圈、各电磁阀线圈、箱体内接线柱或线路、大功率整流管、开关电源芯片、压敏电阻、晶体管、继电器线圈有无烧焦味。

    3．看观察各保温室指示灯、
  门开关、室内温度操作显示是否正常；主、辅电源保险丝是否熔断；元件有无炸裂、鼓包、漏液；线路及各接插件有无氧化、锈蚀、断线；风机是否停转、转速低或时转时停；制冷机手作情况；变频压缩机工作情况。

    4．听监听在通电开机或工作时是否有风机、阀门、电机或压缩机正常工作的运转声；工作时有无异常声响；工作时有无制冷剂正常流动的声音。

    5．摸摸箱体的振动程度来衡量风机及压缩机工作状况；摸蒸发器、冷凝器、各温室、加热器处的温度判断冰箱工作是否正常；断电后摸大功率电子元件、集成电路及散热器的温度，判断其工作状况。

    6．测测用户市电电源电压；主、辅电电源电压；各接口电路控制电压及工作点电压；各风机反馈信号电压；门开关、加热器、指示灯、风机、阀门电阻值，判断是否存在短路、漏电、开路、碰壳；负载电流或其他工作点电流；线路及元件的电阻、电压、电流判断其是否不良或损坏；元件、集成电路引脚间电阻、对地电阻或电压等是否正常；各温度传感器电阻值是否与其所处环境温度相符等。
