海尔OM8361单片机芯，微处理器采用Z86227或CTV222PRC1.1,CTV332SPRC1,CTV5905,PC884C444P/265,W6805，单片小信号处理电路采用飞利浦OM8361或DA8361,TDA8362,OM8362，场输出电路采用LA7833，伴音功放电路采用AN5265等。

    适用机型：海尔HP-2179,HP-2188,HP-2128,HA-2598,HP-2505A,HP-2568A,HP-2559,HP-2579C,HP-2579T,HP-2580,HP-2928,HP-2928T,HP-2981C,HP-2989,HP-2998B,H-2598,H-2998,H-2999等单片系列彩电。

    海尔HP-2559单片彩电（采用OM8361单片机芯），开关电源电路采用仿三洋A3开关电源，由分立元件组成。不设立独立的副电源，微处理器的副电源均取自主电源，待机采用切断行振荡电路等小信号处理电路供电的方式。

    海尔HP-2559单片彩电，在开关电源的初级设有过压、过流保护电路，当开关电源或负载电路发生故障时，开关电源停止工作，进入保护状态。

    海尔HP-2559单片彩电，在行输出电路设有行输出过压保护电路，保护电路启动时，将行激励脉冲短路，迫使行扫描电路停止工作。本文以海尔HP-2559单片彩电为例，介绍其保护电路的原理与维修（海尔HP-2580,HP-2981C电源和保护电路与其完全相同，均可参照维修）。

    一、保护电路工作原理

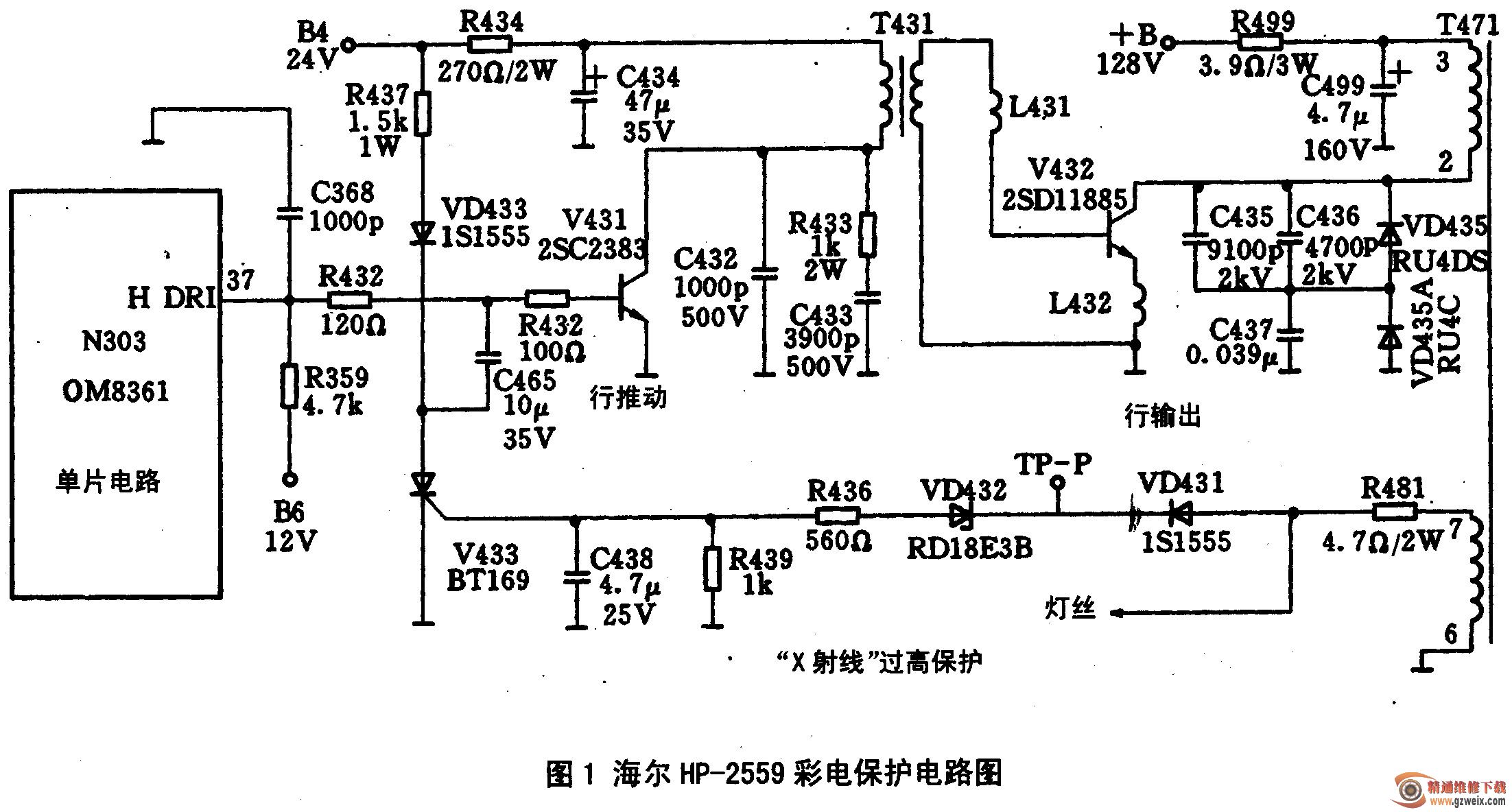

    海尔HP-2559单片彩电，在行输出电路中，设置了行输出过压保护电路，如图1所示。由保护执行电路和保护检测电路组成。保护电路启动时，将行激励、脉冲短路，迫使行扫描电路停止工作，达到保护的目的。

    1．保护执行电路

    该电路由晶闸管V433(BT169）和C465,R437,VD433组成。V433的控制极外接保护检测电路，阳极通过C465与行推动电路V431的基极相连接。

    行输出电路正常时，晶闸管V433的控制极为低电平0 V, V433截止，阳极由R437,VD433提供高电平，对V431的基极行激励脉冲不产生影响，行推动电路V431、行输出电路V432正常工作。

    当保护检测电路检测到故障时，向晶闸管V433的控制极送入高电平触发电压，V433被触发导通，通过C465，将小信号处理电路N303(OM8361)37脚输出到行推动电路V431基极的行激励脉冲对地短路，迫使行推动电路V431、行输出电路V432停止工作，进入保护状态。

    2．行输出过压保护

    该电路由分压电路R436,R439、稳压二极管VD432和整流电路VD431组成，对行输出变压器T471的⑥一⑦灯丝绕组电压进行检测。灯丝电压正常时，经VD431整流后的电压低于VD432的稳压值18 V,VD432截止，对保护电路不产生影响；当因开关电源输出电压上升、行逆程电容器开路减小等原因，造成行输出电压升高，特别是显像管阳极电压过高，引Av" X射线”过高，可能对人身造成危害时，行输出变压器的灯丝电压也会随之升高。

    升高后的灯丝电压，经VD431整流后的电压高于VD432的稳压值18 V时，VD432被击穿导通，通过R436,R439分压后，向保护电路晶闸管V433的控制极送入高电平触发电压，V433被触发导通，将行激励脉冲短路，行扫描电路停止工作，进入保护状态。
