二、制冷系统原理
    华凌BCD-182W无霜冰箱的制冷系统如图2所示。压缩机做功从高压口泵出高压高温制冷剂气体，经接水盘冷凝器（接水盘有化霜水时会进一步加强冷凝效果）、内藏式左冷凝器、门防露管、右冷凝器冷却后，冷凝为高压中温制冷剂液体，再经干燥过滤器滤掉杂质、吸收水分后，流进毛细管进行节流降压。制冷剂进入蒸发器后，因吸收箱内热量（使用风机强迫热交换对流方式）而气化蒸发。未气化的制冷剂进入储液器中，继续吸收热量气化蒸发，最后经单向阀、消音器进入压缩机。

三、电控系统主要器件

1. 温控器
华凌无霜冰箱的温控器安装于冷藏室中，如图3所示节通过冷藏室温度调节拨杆控制，如图4所示。感温管安装于风道的出风口附近位置，如图5所示，用于检测冷藏室温度，直接控制压缩机的启／停，从而控制冰箱冷冻、冷藏室的温度。


    【提示】温度补偿电路：为了防止温控器在环境温度较低时触点接通，启动压缩机，故在温控器的周边包裹有电热丝（发热丝的租值较大，电流小，其发热量也很小）。当温控器达到设定温度时，其触点断开，压缩机停转，这时温控器周边的电热丝发热；当温控器触头接通时，温控器将发热丝短路，发热丝停止工作。

    2．定时器
    定时器主要用于冰箱的周期性除霜，其外形如图6所示。冰箱的冷冻室蒸发器工作一段时间后会聚集一部分霜，影响热交换，降低制冷效果，因此必须定期进行除霜处理。该定时器采用累积计时方式，每隔一段时间后定时器的3,2触头接通，切断压缩机电路和风机电路，待融霜完毕（由除霜温控器控制），定时器触头3,2断开，触头3,4接通，压缩机和风机又开始工作。

    3．除霜温控器

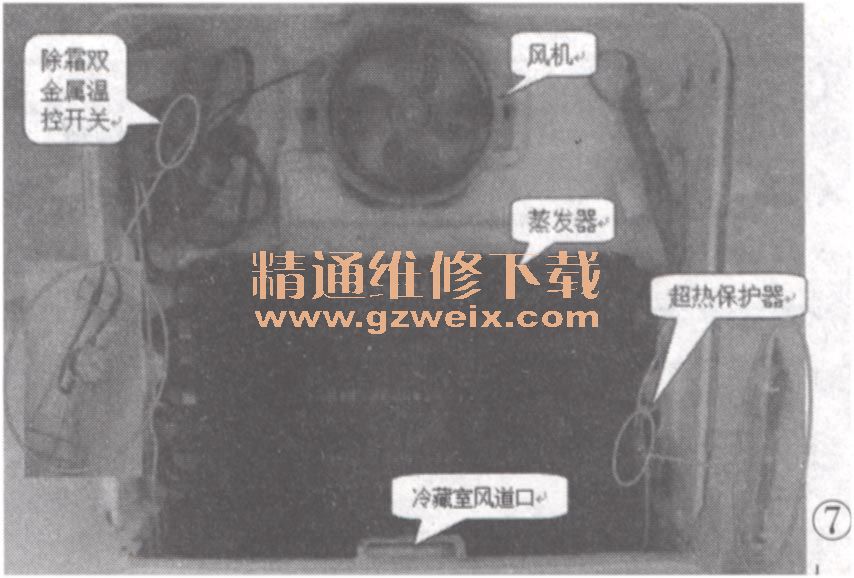

    除霜温控又叫除霜双金属温控开关，如图7所示，主要用于冰箱的除霜温度控制，一般安装在冷冻室蒸发器的末端，储液器的上方，与储液器紧紧相贴，用于检测除霜时蒸发器的温度。当温度低于－7℃时，除霜双金属温控开关的触头闭合，当温度高于＋13℃时断开。

    4．超热保护器
    无霜冰箱使用发热丝除霜，当除霜温控器检测到蒸发器的温度达到＋13℃时，断开加热电路。如果因某种原因，除霜温控器不能切断发热丝电路，就会导致蒸发器及冷冻室过热甚至发生火灾。为此，在除霜电路中，串接过热保护器作温度保护，一旦检测温度超过＋76℃,超热保护器熔断，切断发热丝电路，以保护冰箱。

    【提示】超热保护器为一次性器件，一旦熔断，必须换新。

    5．除霜发热管
    在华凌冰箱中，除霜发热器件一般为玻璃器件，内嵌发热丝，安装茬蒸发器下部。为避免除霜水滴洒在发热管的玻璃管上造成玻璃管破裂，故在发热管上方安装有融霜水的挡板，如图8所示。除霜发热管的功率为130W/AC220V，直流电阻值为360Ω。

    6．风机
    华凌无霜冰箱采用蒸发器强制对流方式，通过风口、风道输送冷量给冷冻室与冷藏室，以提高制冷效果。该冰箱所用风机如图9所示，功率为9W/220V。

    7．门开关
    门开关是一种用于控制冷藏室照明灯与蒸发器风机的开关器件，如图10所示。在打开冷冻或冷藏室的门时，风机停转，避免冷量流失。

      8．压缩机
    压缩机采用电阻分相启动电容运行方式。在压缩机控制电路的启动器中，并接了一只3RF/380V的电容，目的是提高功率因数，减小运行电流。电容安装在冷藏室的控制盒中，与PTC启动器的两端，并联，如图11所示。压缩机有公共端（C）、启动端（S）、运行端（M），实测启动绕组的直流电阻为Rcs =53Ω，运行端绕组的直流电阻为Rcm=37Ω，正常启动电流为3A，运行电流为0.5A。

    9．过载保护器
    过载保护器内含双金属发热片，当制冷系统或电控线路异常致使压缩机温升过高时（正常时断开温度为150℃，接通温度为80℃）,双金属发热片发热变形，过载保护器的触头分开，切断压缩机电源电路，以保护压缩机。

    10．启动器
    华凌无霜冰箱使用的是PTC启动器，实为无触点型正温度系数的热敏电阻，冷态阻值为67Ω，热态阻值达2700Ω。在启动压缩机时，由于PTC处于冷态，有较大电流流过PTC, PTC发热，约6s后TC处于高阻状态，流过启动绕组的电流极小，此时由运行绕组维持压缩机正常运转。
