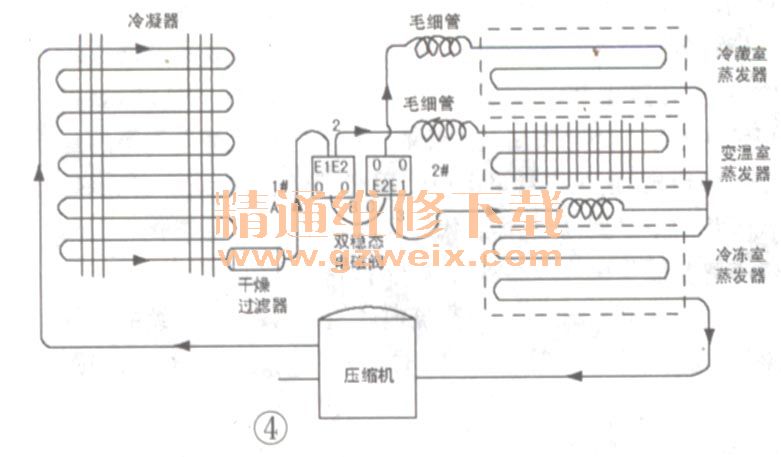

制冷系统各主要器件工作流程示意图如图4所示。
1.器件名称与作用
（1）压缩机：压缩机采用与巴西合资的品牌“恩布拉科”EMB46CLC型号，制冷量142W, COP值1.9，属于高性能的压缩机。

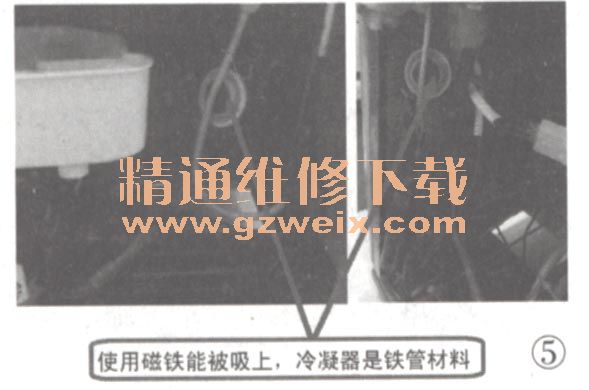

（2）冷凝器：内藏左、右冷凝管，实用，方便，符合中国人传统审美观，冷凝器使用的是铁制材料的管子，如图5所示，基于成本考虑原因，目前一般冰箱均采用铁管，采用铜管的机子越来越少了。

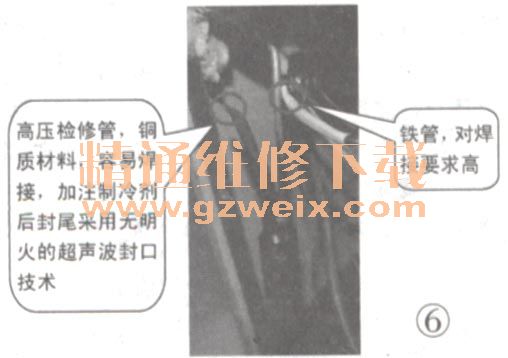

（3）干燥过滤器：干燥过滤器作用是吸收水分，过滤杂质，本机使用的是双嘴干燥过滤器，如图6所示，在冰箱制造、维修中便于对系统进行加氮保护焊、打压检漏、抽真空和充注制冷剂；由于与干燥过滤器相接的是从冷凝器出来的管路是铁管，制造与检修时增加了焊接的难度。
（4）双稳态脉冲电磁阀：本机是三温三控的智能冰箱，可以对冷藏、变温、冷冻室进行独立控制，可以实现某一个温室的开／关的操作。目前主流的控制模式是采用双稳态的电磁阀组来实现驱动。
1）双稳态脉冲电磁阀工作原理

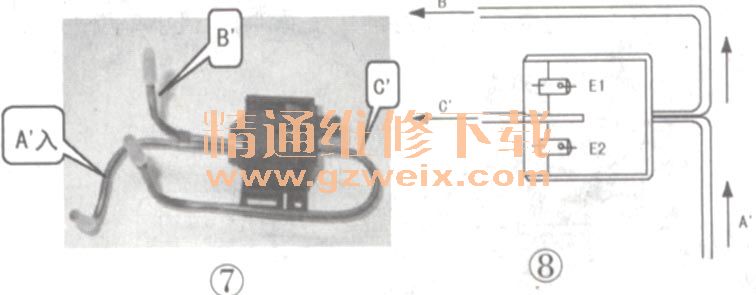

双稳态脉冲电磁阀实物如图7所示，双稳态脉冲电磁阀示意图如图8所示。

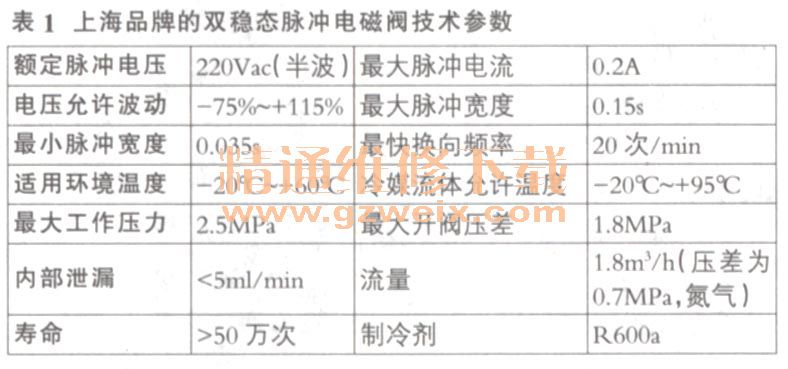

目前冰箱使用的脉冲电磁阀主要是上海和浙江的产品，上海品牌的技术参数见表1所示。
双稳态脉冲电磁阀就是通过电磁线圈正、负脉冲电流产生二个不同方向的外加磁场，使阀芯换向，从而控制制冷系统中制冷剂的方向。

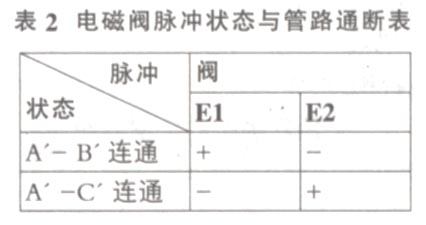

双稳态电磁阀供电为脉动DC100V直流电，可正可负。电磁阀线圈上加上不同极性的脉动直流电压，阀芯将作不同的方向运动，无任何供电时，阀芯停止在最后一次通电的运动终点上。双稳态电磁阀内部只有阀制电磁阀的流向，如表2所示。
