----制冷系统原理与检修篇
三、电控系统结构与作用
1.压缩机
该机采用恩布拉科EMB 46 CLC型压缩机，使用在246L的冰箱中工作性能稳定，噪声低，制冷速度快，使用R600。环保制冷剂，被世界上要求最严格的冰箱及冷柜厂家所认可，其EMB参数见表3。压缩机能在0.2MPa（R600a表压）或0.5MPa（R134a表压）的平衡压力下，在标称电压的85％下启动。在不同的系统上可以在170V或240V下运转。
2．电控板
该机电控系列工作流程如图15所示，微电脑型寸蛛口的电冰箱由于采用智能化控制模式，控制更直观，本机面板采用触摸操作方式，同时本机有三个温区，每个温区要正常工作，必须要有温度、除藉传感器作为检测有关的箱内数据，便于与主板的CPU进行有关的数据通讯，实施对压缩机、风机、照明灯、除擂管、排水发热管的有效控制。
四、电控主板工作原理
1．电控主板的电路原理图

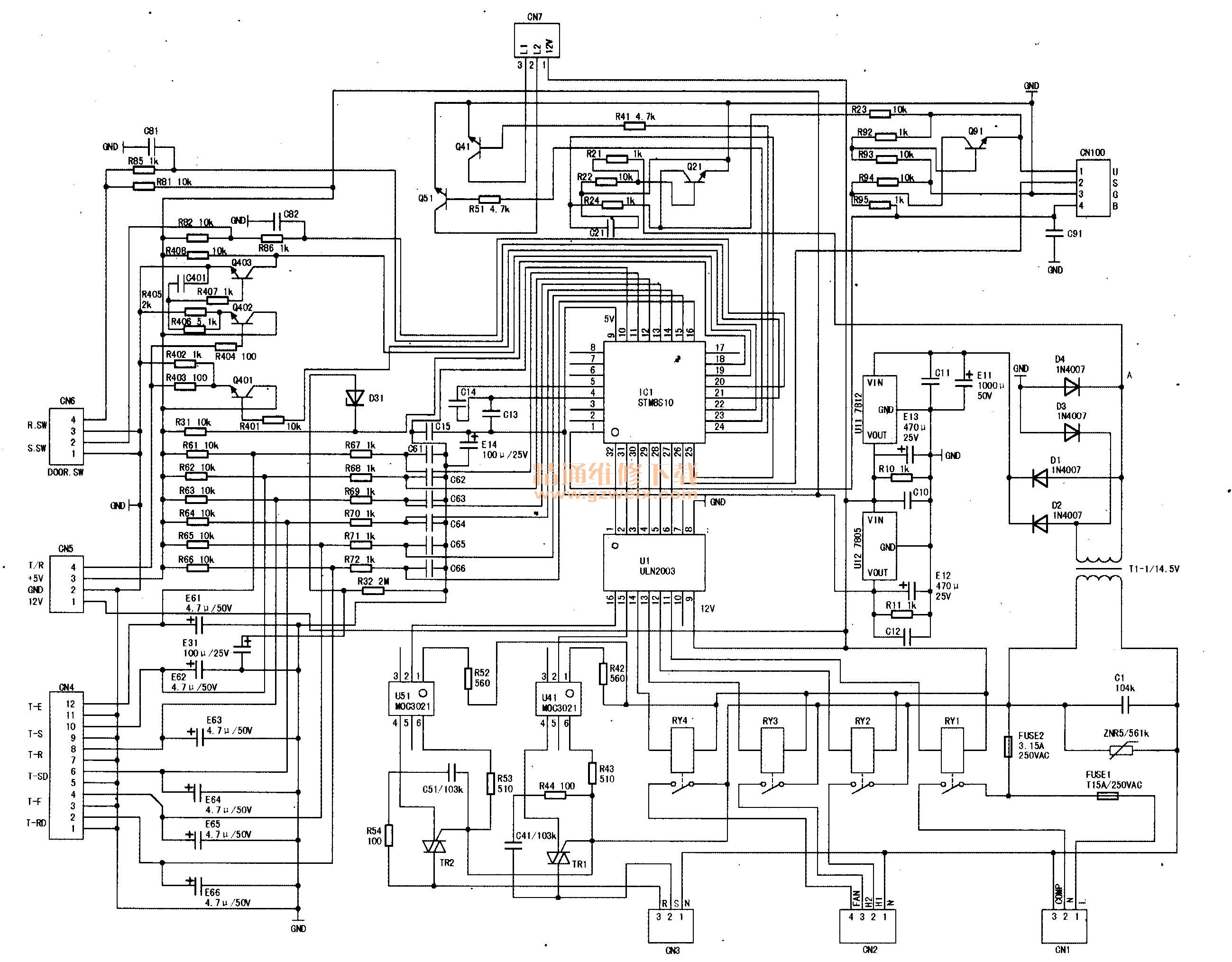

本冰箱的电控板部分器件使用了贴片元件，笔者依据电控主板的器件放里情况，绘制了电控板电路图（见图16）。
2．电控主板工作原理
（1）电源部分工作原理
电源火线（L）经FUSE 1保险管一路加至压缩机继电器RY1的触点，另一路再串接FUSE2保险管后分别到除藉发热丝、排水发热丝、风机及可控硅控制极，和变压器输入端一侧，在FUSE2后并接了抗干扰电容C1和压敏电阻ZNR561 K，用于避免瞬间高电压击穿、损坏电控板的器件，经变压器降压处理后输出14.5V的交流电，再经4只1N4007二极管全波整流及Ell滤波后输出约18V左右的直流电压，供给7812三端稳压，在7812输出端输出的12V直流电一路供给ULN2003反向器IC的⑨脚、各继电器的线圈、LED照明灯、液晶控制面板等；另一路经7805三端稳压后，输出稳定的5V直流电压，供CPU的⑨脚和面板CPU。在7812、7805与地之间并接了滤波电容E13、E12和抗干扰电容C10、C11、C12，确保输出的12V与5V是比较平滑的直流电。
（2）传感器输入部分工作原理
从CN5, ＋5V端子经R61至R66 （1 0kΩ）的电阻后，一路并接了CN4端子排T-E-T-RD六个传感器，传感器另一端接地；另一路直接加至CPU的11～16脚。当传感器检测温度发生变化时，其阻值也发生改变，使电阻的分压跟着发生变化，输入到CPU的电压与电流值发生变化与CPU写程序时的设定电压值进行比较，通过CPU的运算处理，控制冰箱的相关数据与功能，实现智能控制与显示。
（3）门开关与照明灯工作原理
冰箱插上电源，打开冰箱门，冰箱带磁的门封条离开门框，安装在门框的磁感应开关断开，此时＋5V电源经R81的10Ω电阻加到CN6冷藏室门开／关，由于此时开关断开，所以十5V电压经R81后接R85加到CPU的21脚高电平，CPU的23、24脚输出高电平经电阻R41、R51加到贴片三极管Q41、Q51，使三极管c、e极导通，使LED灯一端接＋12V，另一端通过三极管Q41、Q51发射极接地，有12V电压差，使LED灯点亮，方便用户存、取物品。
当关冰箱门时带磁性的门封条靠近藏在门框内的磁感应开关，开关此时闭合，＋5V的电压经R81电阻后一路接传感器一端，由于传感器另一端此时接地，所以R81电阻另一路R85电阻及连接的CPU21脚被接至低电平，经CPU处理后CPU23、24脚输出低电平，经电阻R41, R51加到贴片三极管Q41、Q51，由于Vbe<0.7V, Q41、Q51不工作，使LED灯一端接＋12V，另一端不能通过三极管Q41、Q51发射极接地，导致LED未能有12V电压差，LED灯不亮。
（4）门开关与蒸发器风机工作原理
打开冰箱门，带磁的门封条离开门框，安装在变温室门框内的磁感应开关断开，此时＋5V电源经R82，一路直接到变温室门开关，另一路通过电阻R86直接连到CPU20脚，由于此时处于开门状态，门开关断开，CPU20脚为高电平，经CPU运算处理后在CPU30脚输出低电平，接到ULN2003反相器的③脚，经反向处理后在14脚输出高电平，加到风机继电器一端，另一端接12V，未能有12V电压差，继电器不得电，触头断开，风机不转。
当关闭变温室门时，带磁性的门封条靠近藏在门框内的磁感应开关，开关此时闭合，＋5V的电压经R82，一路直接到门磁感应开关，磁感应开关另一端接地；另一路通过电阻R86直接连通到CPU的20脚，由于此时处于关门状态，门开关闭合接地，CPU20脚为低电平，经CPU运算处理后在CPU30脚输出高电平，接到ULN2003反相器的③脚，经反向处理后在14脚输出低电平，加到风机继电器一端，另一端接12V，形成12V电压差，继电器得电，触头闭合，风机运转。
