伊莱克斯扎努西多温智能控制冰箱工作原理剖析与检修(上)
来源:本站整理  作者:佚名  2013-07-11 14:48:16

    随着人民生活水平的逐渐提高,冰箱也已经普及到乡镇家庭,而白电的维修在收益上相对普通CRT的维修要高一些,广大乡镇维修人员更要抓住广修多收的机会,从单一的黑电维修逐步扩张至白电等电器的维修。所以编辑部特组织了一篇新型冰箱—伊莱克斯多温控冰箱,详细讲解了其结构、原理、电路特点、维修技巧,作为七、八期专题策划的内容,希望对广大维修人员在冰箱维修过程中有所帮助。

一、冰箱的结构

    我国三门冰箱已走过了“两代”—第一代“全直冷时代”,第二代“风-直冷结合时代”,风-直冷结合的三门冰箱在中间温区(变温区)实现了“风冷无霜”,解决了制冷冰箱的冷却不均匀,制冷速度慢的缺点,实现对变温室箱内制冷温度调节的灵活性,解决物品存放的温度、湿度和制冷速度的问题。

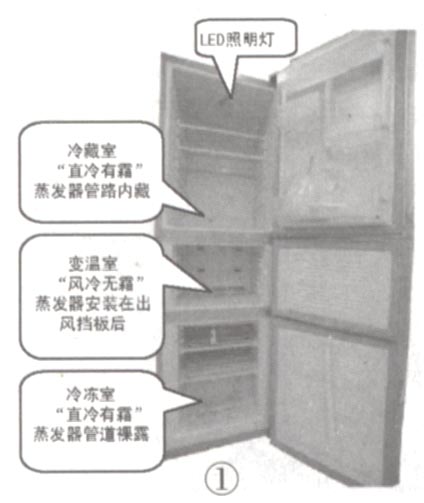

    扎努西ZME2462KCA智能冰箱是2011年的产品,采用内藏式冷凝器,电控方面用微电脑控制,控温准确,制冷系统采用混合的风一直冷制冷循环,三个独立的蒸发器使用双稳态脉冲电磁阀控制,压缩机采用与巴西合资的品牌“恩布拉科”EMB46CLC压缩机,整机制冷速度快、噪音低、制冷效果好,在市场上占有量比较大,具有一定的代表性。冰箱正面箱内结构如图1所示。

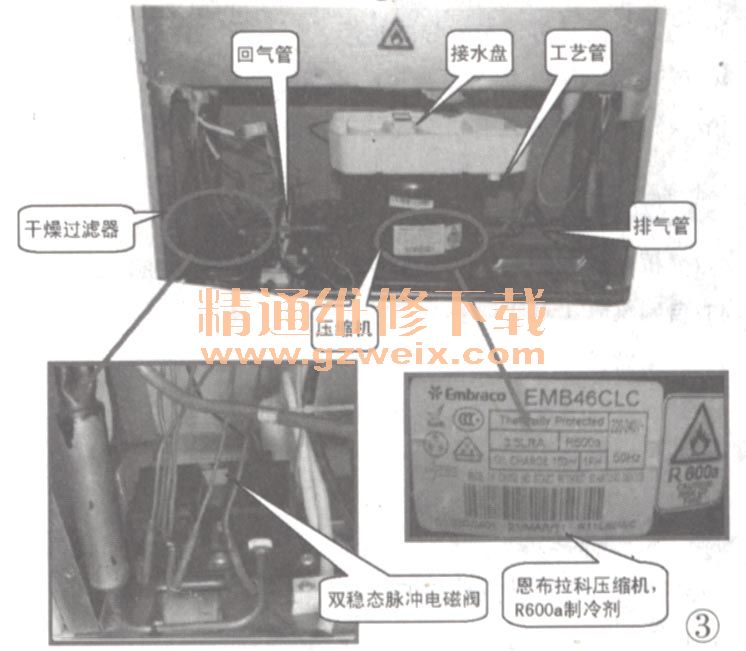

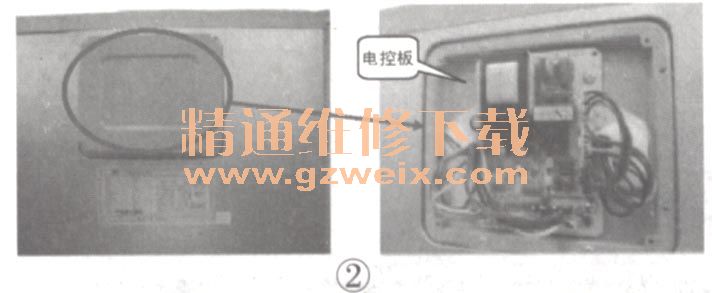

    电控板位于冷藏室顶后背部的控制板盒内,其结构如图2所示。压缩机腔,安装了“恩布拉科”EMB46CLC压缩机,双稳态脉冲电磁阀组、干燥过滤器、压缩机电容器、接水盘等器件,如图3所示。
