三、三循环系统
    1．三循环系统1

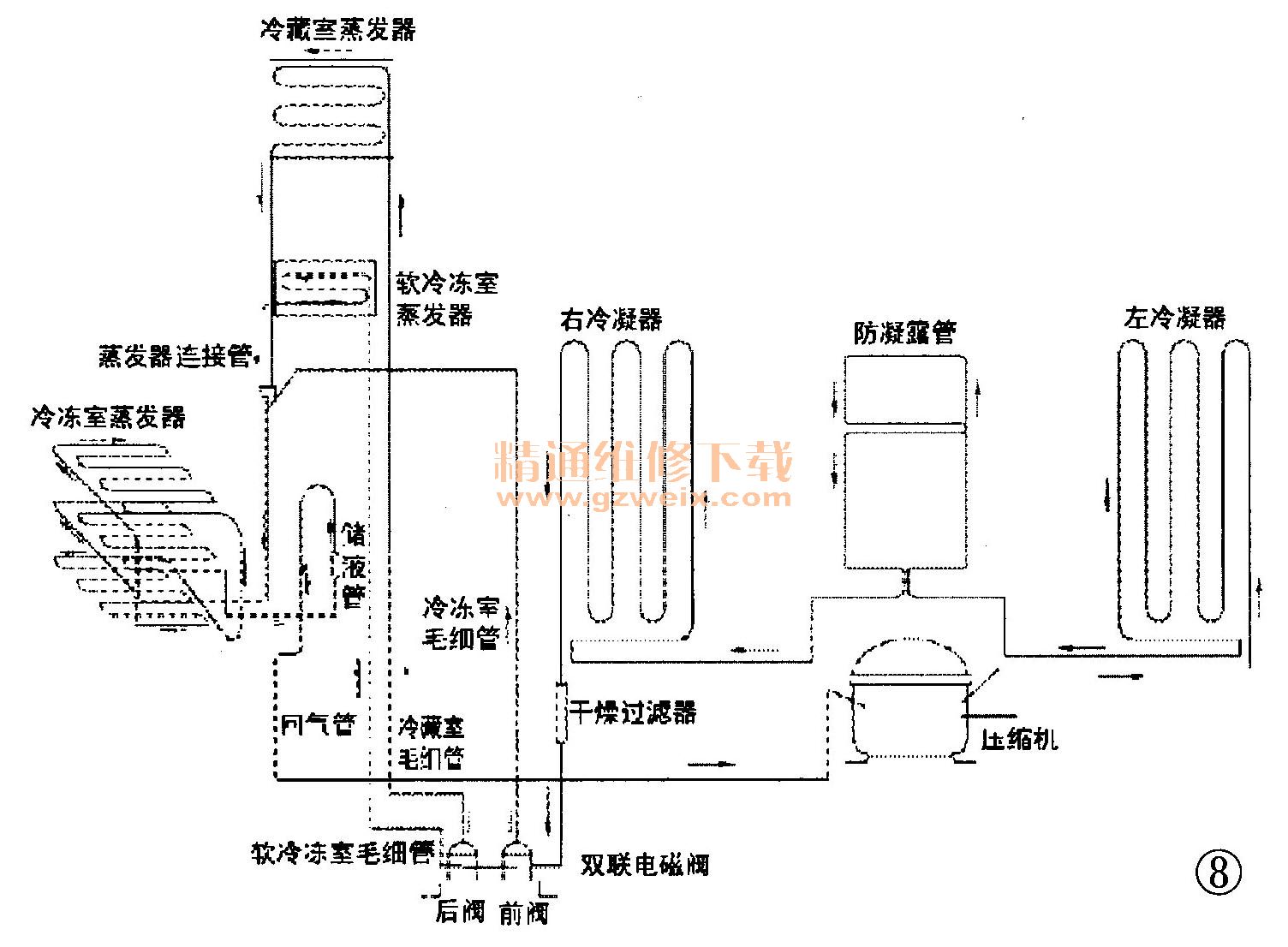

    该系统主要用于海信TDe、VBP系列，容声213YMA、238YSM、288WYM、259WYM及海信239BP、252BP、239e、252e等机型中，其管道系统如图8所示，低压循环特点如下：

    液态制冷剂经两个两位三通的电磁阀分别向冷藏室、软冷冻室、冷冻室供液，有以下三个回路：1．后阀→冷藏室毛细管→冷藏室蒸发器→冷冻室蒸发器；2．后阀→软冷冻室毛细管→软冷冻室蒸发器→冷冻室蒸发器；3．前阀→冷冻室毛细管→冷冻室蒸发器。
    在开始工作时，冷藏室、软冷冻室交替工作，当这两室的温度均达到设定温度时，前阀换向至冷冻室毛细管，当冷冻室温度达到时，压缩机停机。
    在此系统中，冷藏室与软冷冻室可以单独关闭。
    2．三循环2

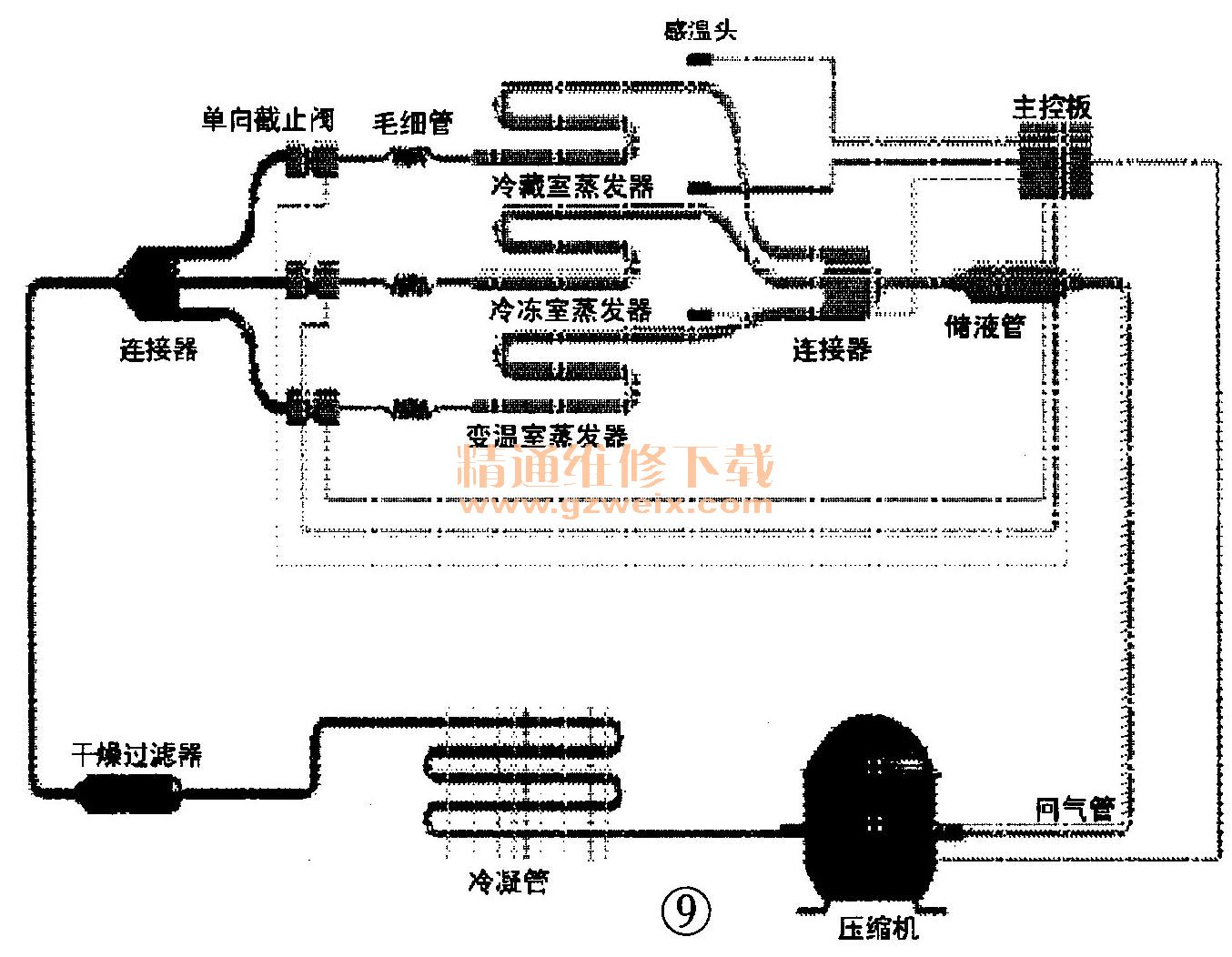

    该系统为分离三循环系统，其管道系统如图9所示，实际管道分布如图10所示。该系统的低压循环特点如下：



    当三个室都设定开时，液态制冷剂经三个电磁阀分两组分时交替向冷藏室、变温室、冷冻室供液，共同经储液器回到压缩机。
    正常工作时，冷藏室与变温室交替工作，变温室与冷冻室交替工作。当任意一个温区温度达到时，该温区关闭，组合将改为另外两个温区供液，当这两个温区中一个温区达到设定温度时，这个温区关闭，给最后一个温区供液，当这个温区达到设定温度时，压缩机停机。
    在此系统中，各温区独立，因此可单独关闭，也可同时关闭，同时各温区温度控制精确。
      3．四循环

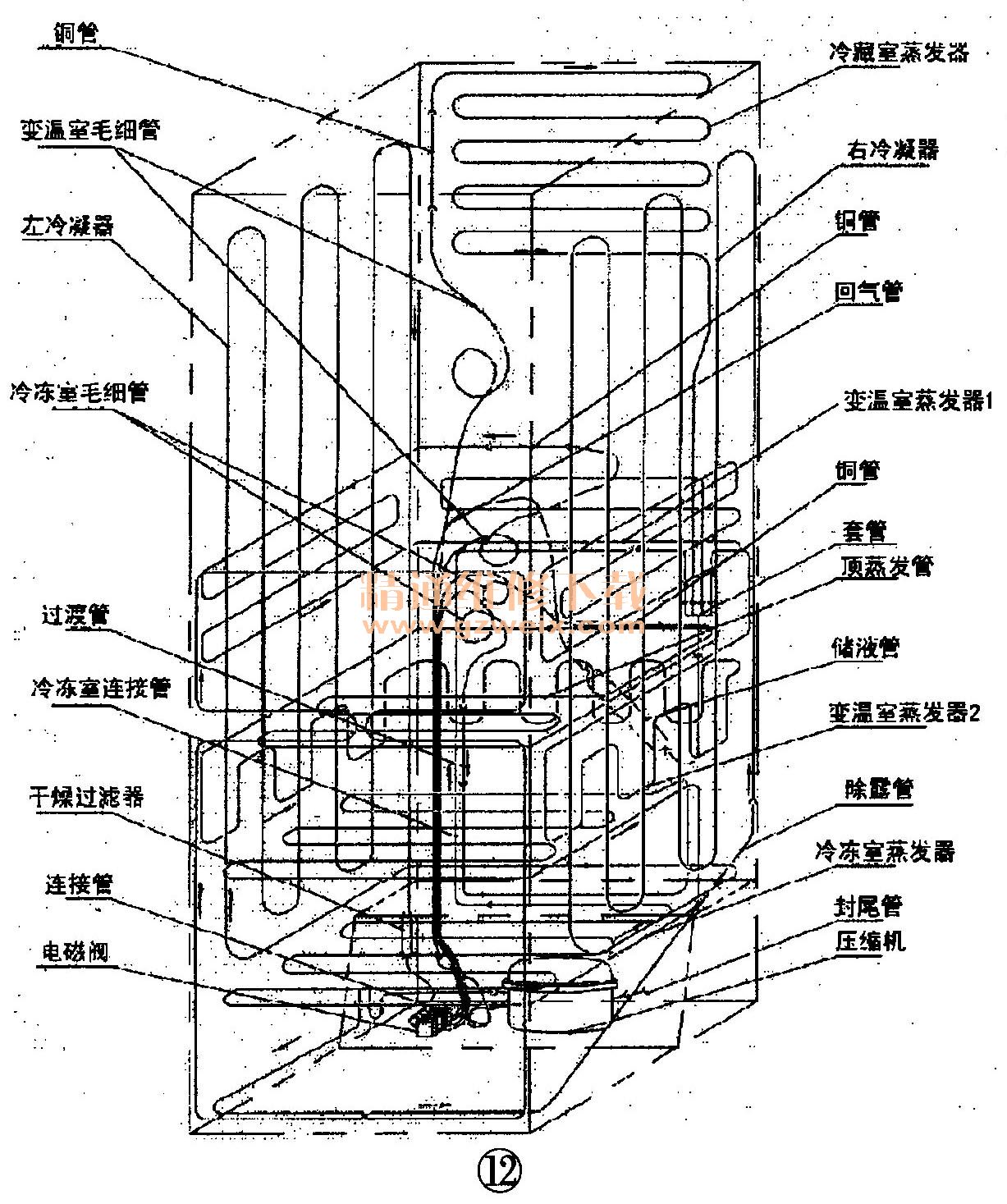

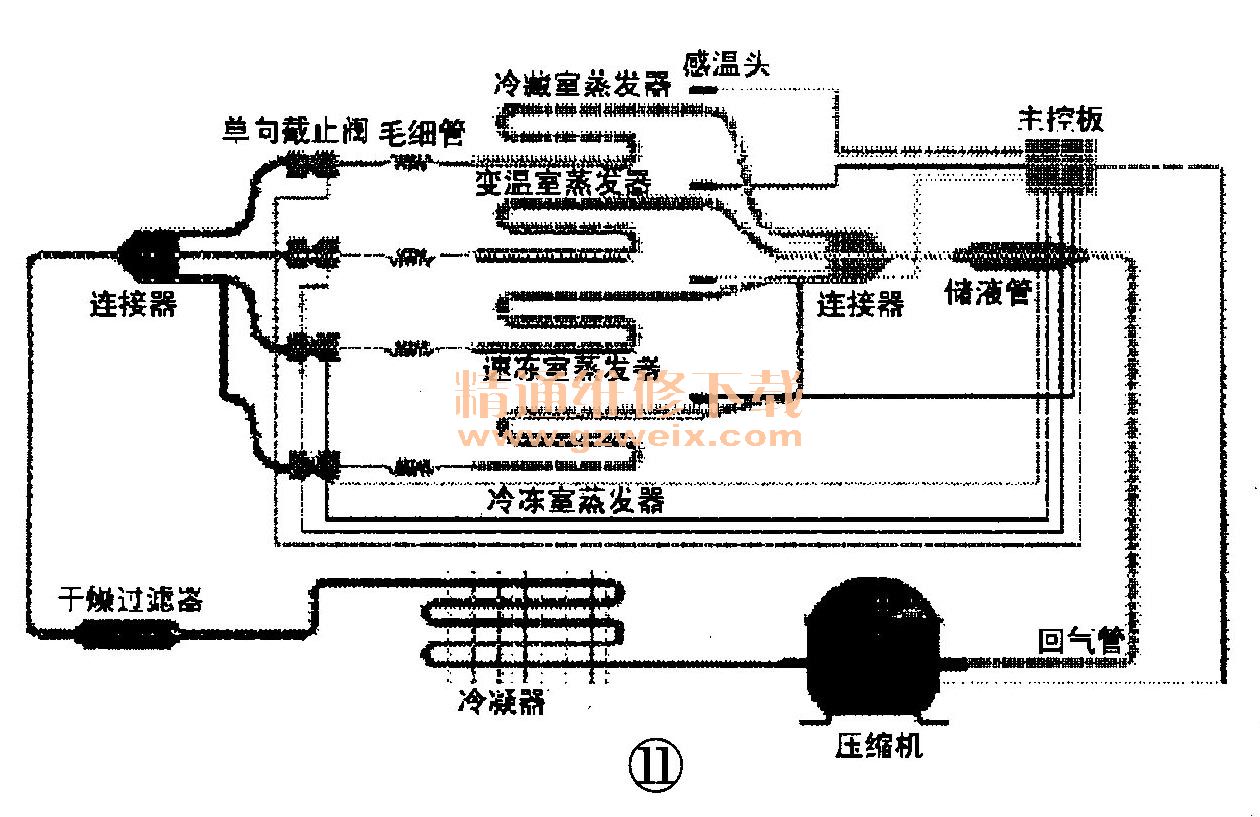

    该系统又称分离多循环系统，其管道系统如图11所示，实际管道分布如图12所示。该系统的工作模式及低压循环特点与上述分离三循环相同。
