2．三温三控冰箱

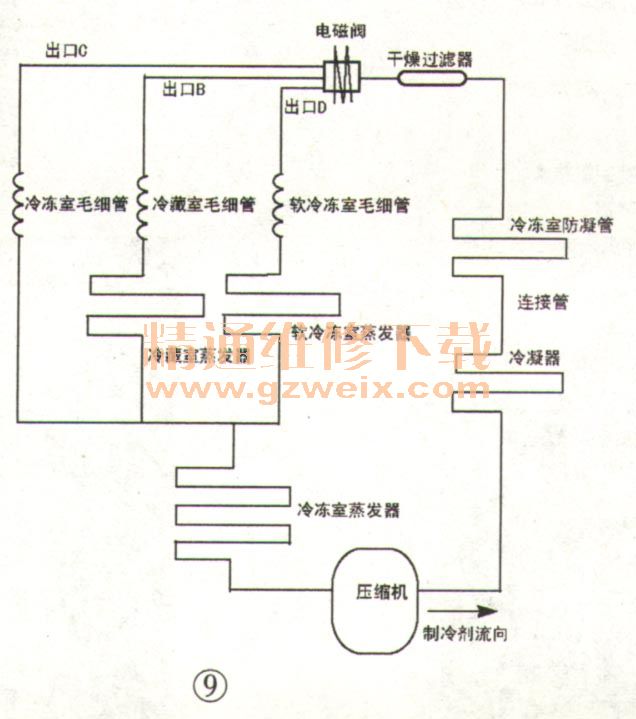

    三温双控冰箱的工作原理示意图如图9所示。在冷藏室、软冷冻室、冷冻室中，各放一只感温探头来检测各室的温度，并送给CPU检测，CPU据此与设定的温度对比，对电磁阀进行切换控制，选择三根毛细管中的一根作为制冷剂通道，分别控制冷藏室、软冷冻室、冷冻室的温度。在对冷藏室或软冷冻室制冷时，冷冻室也在进行制冷。另外，冷冻室也可以单独进行制冷。

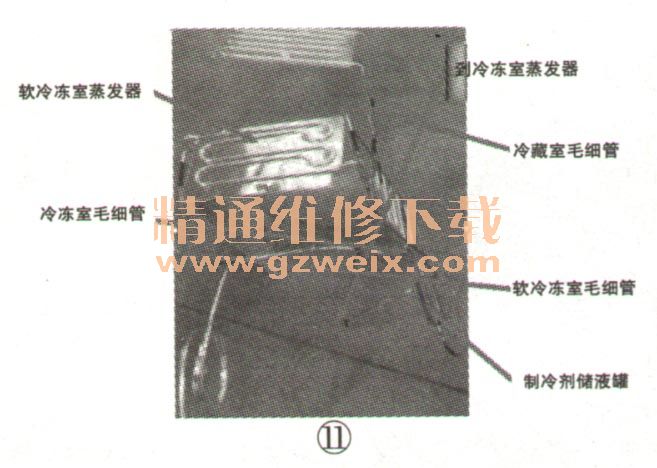

    该类冰箱的管道系统如图10所示，其管道三通部分如图11所示，电磁阀一端接干燥过滤器冷藏室毛细管，另个三个端分别接冷藏室、冷冻室、软冷冻室的毛细管，如图12所示，各室温度感温头的安装位置如图13所示。
