TCL MST719机芯液晶彩电是TCL公司较早推出的一款普及经济型液晶彩电。主控IC采用台湾MSTAR公司生产的MST719（U301）。采用该机芯的彩电型号主要有：L22M9、L26M9、L32N05、L32N5、L32N9、L37N5等机型。

    一、信号流程分析
    1．图像信号流程

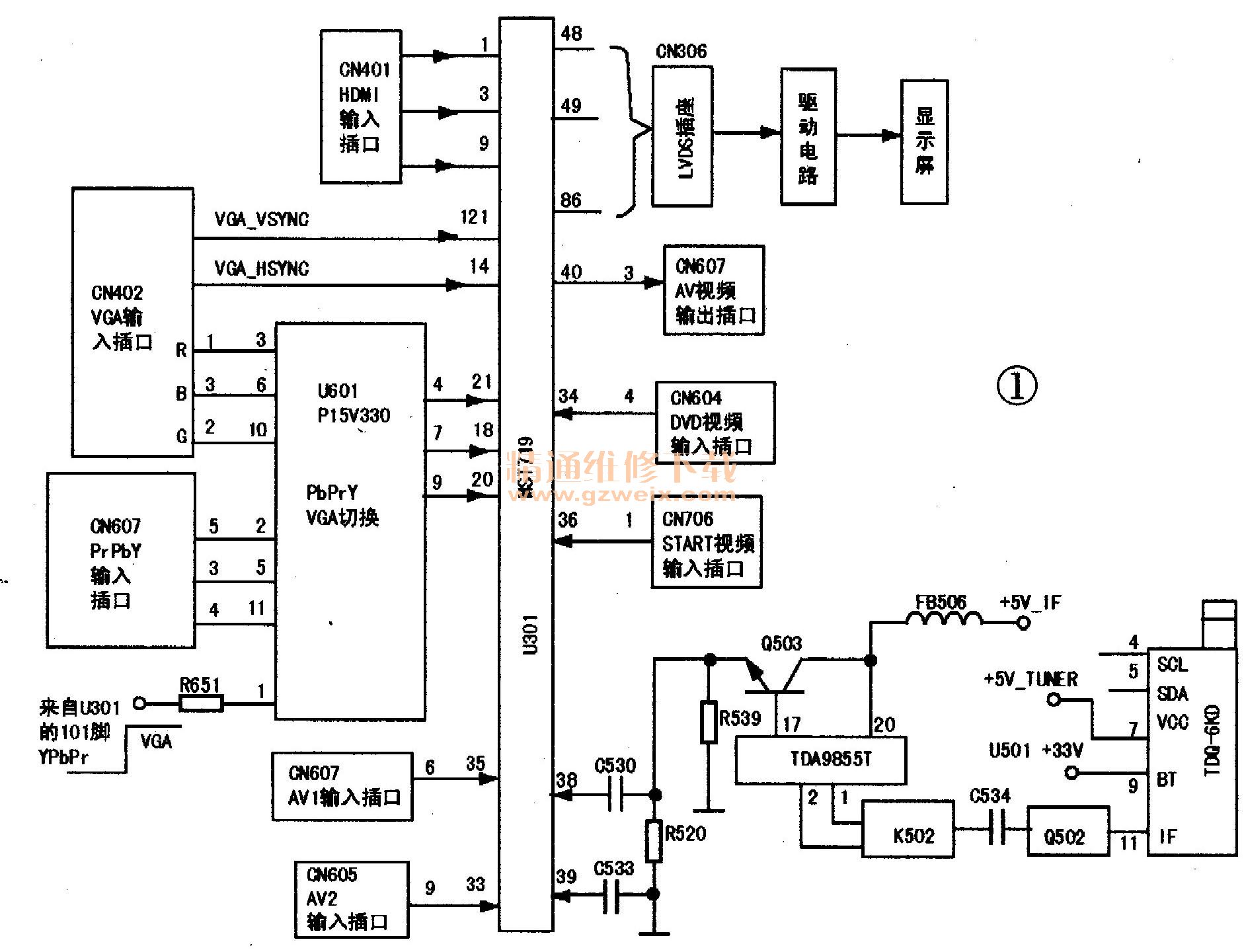

    该机芯液晶彩电的视频信号流程如图1所示，高频头11脚输出的复合中频信号，经Q502预中频放大、图像声表面滤波器K502滤波后获得图像信号，送入图像与声音中频处理芯片U501（TDA9885）的①、②脚。在U501内部，图像中频信号经AGC中频放大、PLL视频检波等处理后解调出图像信号，并从17脚输出，由Q503射随放大后，送入主芯片U301的38、39脚。

    被U301内信号选择开关选择后的TV图像信号，经3D梳状滤波、彩色解码、同步信号处理、VBI限幅、降噪、逐行变换、画质增强等一系列处理后，被送入视频格式转换电路。经格式缩放变换、LVDS编码后形成LVDS数据和时钟信号，从U301的48、49、86等脚输出，通过插座CN306送给逻辑板，以驱动液晶屏重现图像。
    外接HDMI信号经插口CN401及U201的①、③、⑨等脚输入；VGA的R、B、G信号经插口CN402从切换开关U601（P15V330 ）③、⑥、⑩脚输入；PrPbY信号经插口CN607从U601的②、⑤、11脚输入（当U301的101脚输出高电平时，U601选择VGA信号，反之，U601选择YPbPr信号）。被选择输出的信号分别从U601的④、⑦、⑨脚送入U301的21、18、20脚；AV 1视频信号经插口CN607⑥脚从U301 35脚输入；AV2视频信号经插口CN605⑨脚从U301 33脚输入；DVD视频信号经插口CN604④脚从U301 34脚输入；SCART视频信号经插口CN706①脚从U301 36脚输入；AV视频输出信号经U301 40脚从插口CN607③脚输出。上述输入信号若被主控芯片选择（若是模拟信号，比如AV输入信号，则在U301内先经过A/D转换，变为数字信号后再送入信号选择开关），与上述TV信号一样送入图像处理电路。
    2．声音信号流程
    该机芯液晶彩电的音频信号流程如图2所示，高频头11脚输出的复合中频信号，经Q502预中频放大、伴音声表面滤波器K501滤波后获得的伴音中频信号，送入U501的23、24脚。在U501内部，伴音中频信号经AGC中频放大、鉴频、检波等处理后，解调出伴音音频信号，然后送往信号四选一切换开关及音效处理集成块U703（PT2314）的⑨、14脚。

    主芯片U301的48、50、52、51脚输出的HDMI音频数据与时钟信号，送入数／模变换IC U306（CE2752）的14、①、②、③脚，变换后的模拟音频信号经U306的⑨、⑥脚送入四选一切换块U602（LH4052 ）的12、①脚；VGA音频信号经插口CN606送入U602的14、⑤脚；YPbPr分量音频信号经插口CN607送入U602的15、②脚；DVD音频信号经插口CN604送入U602 DA）脚。当U602⑩、⑨脚外接控制管Q601、Q602基极电平MU SWO、MU_SW 1（受控于U301 79、78脚）按图2中所附真值表变化时，不同输入信号将被选择，并从U6020、③脚输出，送入U703的16、11脚。AV2音频信号经插口CN605⑤ 、⑦脚送入U703的⑧、13脚，SCART音频信号经插口CN706 16、14脚送入U703的⑩、15脚，经U703选择、并作音效处理后的音频信号从U703的24、23脚输出，再送入双运放U18（RC4558）进行前置放大。
  放大后的信号分成两路：一路送至音频功放块U705（TDA7491HP）的22、23与32、33脚进行功率放大，然后推动两路扬声器还原出声音；另一路送至音频放大器U704（TDA1517）的⑨、①脚，放大后的L、R路音频信号经U704④、⑥脚送至音频输出插口CON40U703的21脚为静音控制端，当该脚为低电平时，U703将关闭输出，即扬声器静音。
