一、双温室冰箱

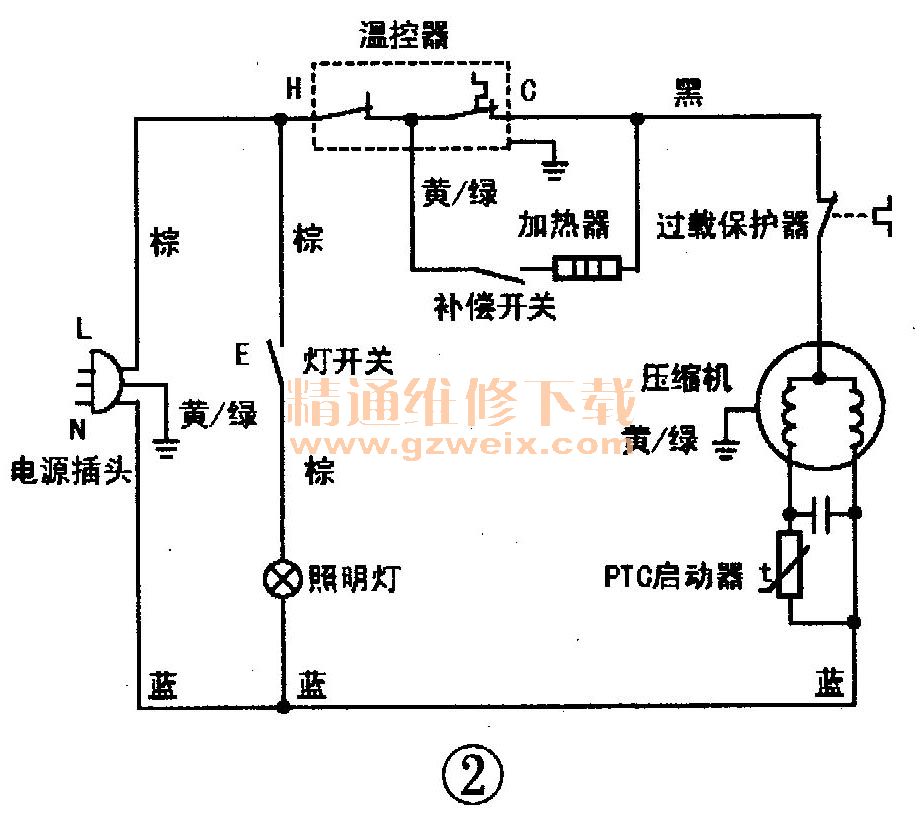

    早期的冰箱为单温室，随后变为双温室，即冷藏室和冷冻室。双温室冰箱大都采用双温单控方式，是市场上的主流冰箱，其工作原理示意图如图1所示，电气连接如图2所示。



    在冷藏室或冷冻室中放一感温探头，用来检测冷藏室或冷冻室的温度，并采用一根毛细管同时控制双温室的蒸发器中的制冷剂流量。温控器将检测到的温度值与设定的温度值进行比较，通过控制压缩机的启动／停止来控制冷藏室和冷冻室的温度。这类冰箱的冷冻室的正常温度约为－18℃，冷藏室的正常温度在0℃～10℃之间。
    提示：冰箱的正常开／停机时间比例通常在1:11:4之间，具体时间与温控器档位设置、环境温度、食物存放的多少有关。对于采用机械式温控器的冰箱而言，若冰箱频繁启动（每次启动后的工作时间较短），其原因主要有两种：一是温控器调在低档位上，二是补偿开关处于接通状态。补偿开关是针对冰箱在冬季不易启动而设置的，在冬季低温时可接通，在其他季节应断开。
    双温室冰箱的管道系统也较简单，一般上面为冷藏室，安装有冷藏室蒸发器、感温管（内装温控器的感温头）、温度补偿加热器，下面为冷冻室，两侧安装有冷凝器，如图3所示。该类冰箱的内部焊点除了左、右侧冷凝器的高压管接头外，还有冷冻室蒸发器中的毛细管焊点与回气管焊点，如图4所示。

    二、多温室冰箱
    近年来大量出现了三温室甚至更多温室冰箱（这类冰箱统称为多温室冰箱，以三温室冰箱为主），并且采用电脑控制能对每一个温区进行独立控制。这类冰箱的电路控制系统与管道系统均比双温室冰箱复杂，且内部的管路接头较多，内漏的几率较大。目前这类冰箱主要分为三温双控型与三温三控型两大类，下面分别进行介绍。
