讲到这里，是不是检修东芝超级芯片彩电无彩色故障时，仅对图5中所示的电路进行检查就能完全排除故障了呢？这可不一定。
从图5来看，芯片内部微处理器送来的时钟脉冲也进入了色度信号处理电路，这是为什么呢？难道色度信号处理电路的工作状态还受芯片内部微处理器输出的时钟信号控制？答案是肯定的。东芝超级芯片色度信号处理电路的工作状态除受微处理器输出的总线数据信号控制外，还受微处理器送来的时钟信号控制。也就是说，在东芝超级芯片彩电中，即使Y／C分离电路和色度信号处理电路没有故障，芯片的23、24脚有正常的色度信号和视频全电视信号输入，如果芯片微处理器的时钟振荡电路振荡频率发生偏移或幅度低于正常值，没有正常的时钟脉冲信号送往色度信号处理电路，电视机也会出现无彩色故障。
为加深大家的认识，下面举例说明。

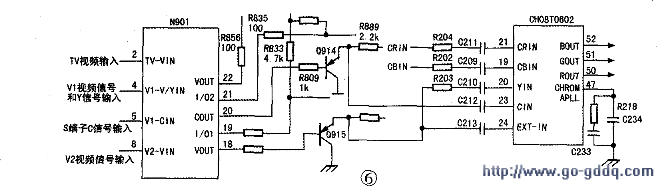

一台长虹SF2518E型彩电，芯片采用CH08T0602（长虹掩膜芯片）。该彩电故障现象为：有稳定的黑白图像、无彩色。该机的视频切换开关和色度信号处理电路原理图见图6。在图6中，TV视频信号从集成块N901②脚输入，V1视频信号和S端子Y信号从N901④脚输入，S端子C信号从N901⑤脚输入，V2视频信号N901⑧脚输入。不同视频信号和Y、C信号经N901内部电路处理后，从集成块22脚输出视频信号送往视频输出接口，20脚输出色度信号经Q914放大后送往超级芯片CH08T0602的23脚，18脚输出的Y信号经Q915放大后送往超级芯片CH08T0602的20、24脚。检查发现，该彩屯的超级芯片已经换过，芯片47脚外围电路中的元件也动过，与电路图对比发现电路结构与电路原理图存在差异。该机的视频切换开关采用T（290L01N，集成块20脚为色度信号输出，但实际电路中20脚外围电路的放大器Q914未安装，据此判定视频切换开关输往超级芯片的信号是视频全电视信号，且直接送到芯片的20、24脚上。
首先，怀疑总线数据不正常。进人维修模式，检查总线数据与参考数据一致，怀疑存储器内存数据有问题，拷贝了新存储器数据换上，故障依旧。怀疑原维修人员更换的超级芯片和47脚外电路中的电容不是正品，重新进行代换，但故障仍然没有排除。怀疑微处理器部分的时钟振荡电路有问题，先后对晶振和其两边的电容进行了代换，但仍不见图像彩色出现。至此，已经清楚地说明按电路图上标注的元件进行代换。无排除故障的可能，维修陷入困境。后经多方向维修经验丰富的师傅请教，其中一位师傅建议调整晶振两边的电容试试。试将晶振两边的电容改为47pF后电视机的彩色恢复正常。
本例告诉我们：东芝超级芯片彩电色度信号处理电路的电路结构虽然简单，但维修起来并非手到病除。检修东芝超级芯片无彩色故障时，一定要对所维修彩电的实际电路结构进行认真分析，对色度信号处理电路、微处理器的时钟振荡电路进行检查，并根据实际情况对微处理器部分时钟振荡电路中的相关元件（电容）参数进行适当调整，可收到意想不到的效果。如果在维修过程中，完全局限于电路原理图上的元件参数值，无彩色故障可能无法排除。
